| материал: | |
|---|---|
| Номер модели: | |
| Количество: | |
26
RONWIN
HS Code: 8431390000
2625, 2638, 2651, 2676

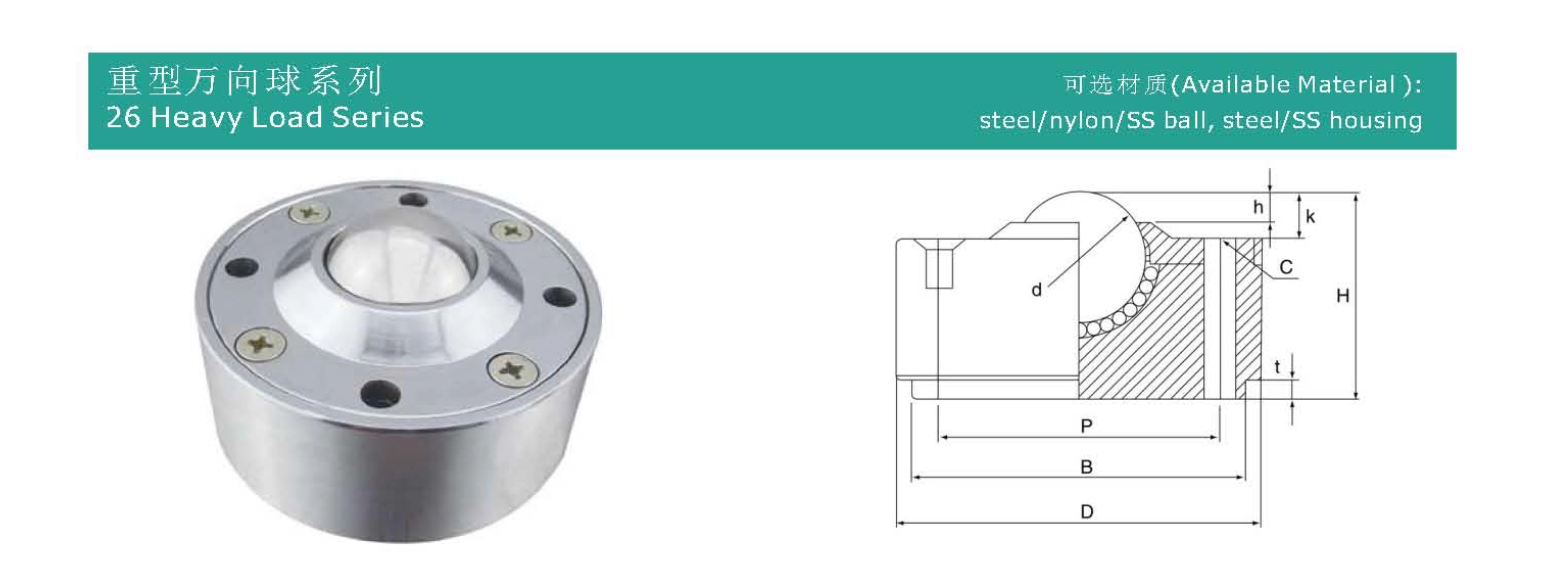

Особенности: Вставное крепление, корпус блока передачи шариков изготовлен из куска цельного стального стержня, несущий стальной шарик нагрузки, который способен обеспечить большую грузоподъемность, отверстие для выхода грязи, съемная крышка с винтовым креплением. Все материалы из нержавеющей стали доступны по запросу.
| Модель №. | Грузоподъемность (кг) | Размеры (мм) | Вес (г) | |||||||||
| Материал | Предложить | Макс. | d | D | h | H | K | Б × т | P | C | ||
| 2625 | БС/КС | 120 | 150 | 25.4 | 70 | 6 | 40 | 9 | 64×4 | 54 | 3-Φ6 | 900 |
| СС/СС | 100 | 130 | ||||||||||
| 2638 | БС/КС | 200 | 250 | 38.1 | 95 | 10 | 60 | 17 | 88×5 | 75 | 4-Φ8 | 2300 |
| СС/СС | 150 | 200 | ||||||||||
| 2651 | БС/КС | 250 | 300 | 50.8 | 107 | 10 | 70 | 19 | 105×5 | 86 | 4-Φ10 | 4500 |
| СС/СС | 150 | 200 | ||||||||||
| 2676 | БС/КС | 400 | 450 | 76 | 158 | 15 | 105 | 21 | 145×7,5 | 128 | 4-Φ12 | 10500 |
| СС/СС | 250 | 300 | ||||||||||
Прецизионный шариковый передаточный узел для тяжелых условий эксплуатации представляет собой высокопрочное, выдерживающее большие нагрузки направляющее устройство, предназначенное для плавного перемещения и точного позиционирования тяжелого оборудования, крупных заготовок или конвейерных систем. Благодаря утопленной монтажной конструкции шаровая головка устройства может быть встроена под поверхность монтажной пластины, обеспечивая заподлицо или слегка выступание с опорной поверхностью, чтобы обеспечить беспрепятственное движение и плавный переход заготовок.
Высокая грузоподъемность: Изготовлен из высококачественной легированной стали (например, подшипниковой стали GCr15) или с поверхностной закалкой, с несущей способностью от нескольких сотен килограммов до нескольких тонн. Подходит для тяжелого машиностроения, обработки пресс-форм, автоматизированных производственных линий и подобных применений.
Утопленный монтаж: монтажная пластина предварительно обработана с цековками для частичного внедрения шара, что предотвращает структурные помехи. Особенно идеально подходит для непрерывной транспортировки по плоской поверхности или для операций, требующих плавного перемещения заготовок.
Прецизионная конструкция качения: внутренняя опора осуществляется несколькими рядами прецизионных шариковых или игольчатых подшипников, обеспечивающих вращение шарика на 360° с низким сопротивлением и высокой гибкостью и снижающее движущую силу.
Защитная конструкция: дополнительные пылезащитные уплотнения или покрытия (например, цинкование или хромирование) для адаптации к влажным, пыльным или слабоагрессивным промышленным средам.
Модульная совместимость: поддерживает установку массивного типа, обеспечивая сбалансированную поддержку и разнонаправленное перемещение заготовок большого размера за счет единообразной компоновки.
Тяжелые салазки для смены штамповочных форм
Вспомогательное перемещение рабочих столов крупных станков
Гравитационные конвейерные модули для логистических сортировочных линий
Системы перегрузки тяжеловесных грузов на складские стеллажи
Несущие рулевые механизмы для специальных транспортных средств (например, транспортеров аэрокосмической техники)
Требуются точные зенковки в монтажной опорной плите, при этом узел передачи шариков крепится болтами.
Совместим со стальными пластинами, алюминиевыми профилями или специальными поверхностями направляющих. После установки рекомендуется регулярно смазывать интерфейсы технического обслуживания.
Доступны различные характеристики: диаметр шарика (например, 25–100 мм), размеры резьбовых отверстий, высота выступа и другие настраиваемые параметры.
Эффективность и экономия труда: значительно снижает сопротивление трения при перемещении тяжелых предметов, повышая эффективность работы.
Оптимизация пространства: утопленная конструкция экономит вертикальное пространство, сохраняя при этом ровную рабочую поверхность.
Прочность и стабильность: процессы термообработки и износостойкие материалы продлевают срок службы и снижают затраты на долгосрочное обслуживание.
Встраиваемый прецизионный шариковый передаточный узел для тяжелых условий эксплуатации является ключевым функциональным компонентом в сфере промышленной обработки тяжелых грузов. Его встроенный монтаж и конструкция с высокой несущей способностью сочетают в себе стабильность и гибкость, что делает его пригодным для применений с жесткими требованиями к точности, несущей способности и пространственной компоновке.
