Pусский Pусский  |
| материал: | |
|---|---|
| Номер модели: | |
| Количество: | |
31
RONWIN
HS Code: 8431390000
3112, 3125, 3138,3151, 3176
Различные диаметры загрузочного шара: 12 мм, 25 мм, 38 мм, 51 мм и 76 мм для различных требований к загрузке. Он имеет прочный корпус из обработанной стали со стальным шариком подшипника, оцинкованную поверхность, крепление к фланцу основания и подходит для использования с шариком, который устанавливается вверх или вниз.

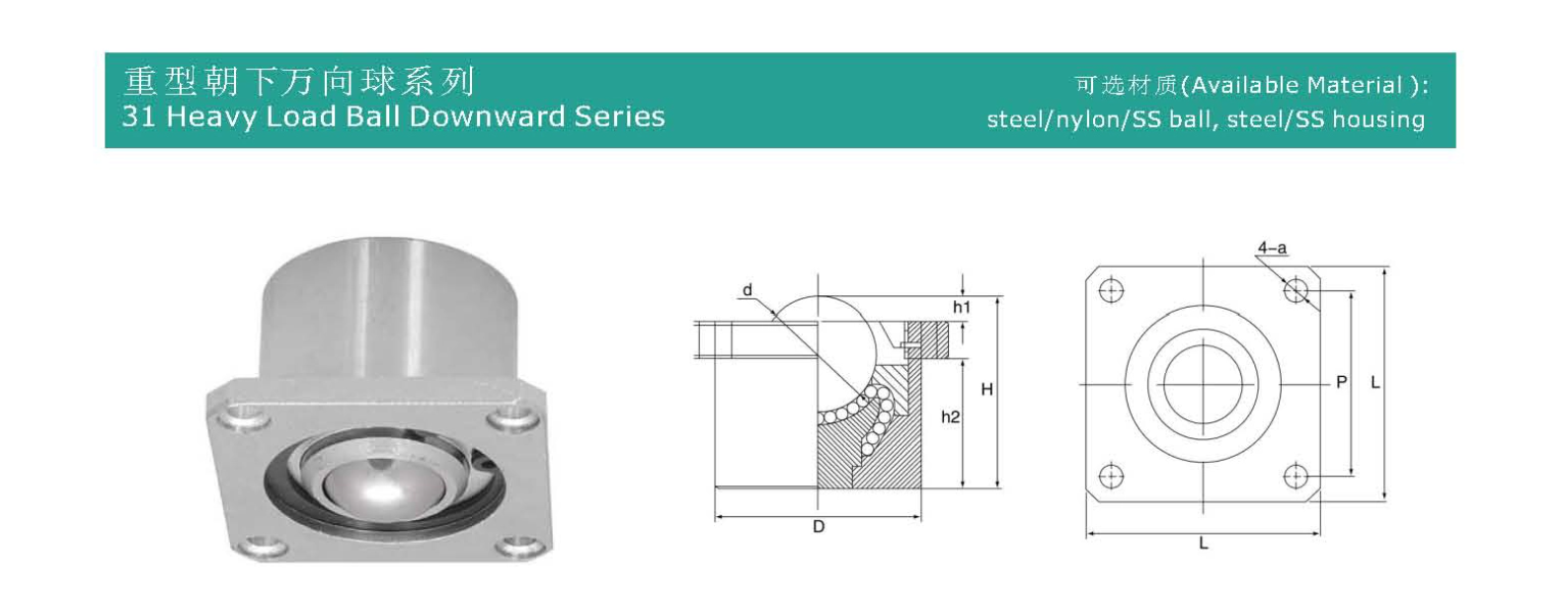

| Модель №. | Грузоподъемность (кг) | Размеры (мм) | Вес (г) | |||||||||
| Материал | Предложить | Макс. | d | D | ч1 | ч2 | H | L | P | a | ||
| 3112 | БС/КС | 8 | 15 | 12.7 | 24 | 3 | 17 | 24 | 45 | 35 | 4 | 180 |
| 3125 | БС/КС | 150 | 200 | 25.4 | 45 | 5.3 | 31.7 | 42 | 57 | 45 | 5.6 | 460 |
| 3138 | БС/КС | 300 | 400 | 38.1 | 60 | 12 | 37 | 62 | 76 | 58 | 7 | 2900 |
| 3151 | БС/КС | 450 | 550 | 51 | 102 | 14.3 | 64.7 | 98 | 127 | 102 | 11 | 5500 |
| 3176 | БС/КС | 600 | 700 | 76 | 135 | 15 | 95 | 125 | 170 | 135 | 16.5 | 11500 |
Часто называемый «шарикоподшипником для тяжелых условий эксплуатации с фланцевым креплением» или «блоком передачи шариков для тяжелых условий эксплуатации фланцевого типа», это механический компонент, предназначенный для того, чтобы выдерживать значительные вертикальные нагрузки, обеспечивая при этом плавное, разнонаправленное движение с низким коэффициентом трения.
Его основная функция заключается в преобразовании трения скольжения в трение качения, позволяя тяжелому оборудованию или грузам легко и точно перемещаться в любом направлении в горизонтальной плоскости.
Название можно точно разделить на три ключевые особенности:
Фланцевый монтаж
Устройство оснащено круглым монтажным фланцем с равномерно распределенными отверстиями для болтов.
Такая конструкция обеспечивает чрезвычайно надежную и стабильную установку, лучше выдерживает большие нагрузки и ударные нагрузки, предотвращает смещение или ослабление под нагрузкой.
Сверхмощный
Относится к способности изделия выдерживать чрезвычайно высокое вертикальное давление вниз (номинальная динамическая/статическая нагрузка).
В нем используются шарики с высокой несущей способностью, специальная конструкция седла шара и высокопрочные материалы (например, закаленная сталь, нержавеющая сталь, иногда хромированные шарики).
Направление вниз
Четко указывает основное направление нагрузки.
Узел передачи шарика установлен шариком вниз, то есть грузовая платформа находится над шаром, а вес давит на шар вертикально. Шар соприкасается и катится по гусенице или опорной поверхности внизу.
Блок передачи мяча
Сердечник представляет собой высокоточный шарик, свободно вращающийся внутри корпуса шара (гнезда). Один шарик может создавать несколько точек контакта при качении в разных направлениях.
Представьте себе «мрамор», положенный на землю — вы можете толкнуть над ним предмет в любом горизонтальном направлении. Сверхмощный шариковый передаточный узел с фланцевым креплением воплощает в жизнь и масштабирует этот принцип:
Несущая способность: тяжелые нагрузки давят на фланец устройства через монтажную платформу, передавая силу на шар.
Наведение и вращение: когда грузовой платформе необходимо двигаться горизонтально, шар вращается внутри своего корпуса, катясь по неподвижной направляющей или поверхности внизу, обеспечивая плавное, разнонаправленное движение.
Возврат: высококачественные шариковые передаточные устройства имеют точную конструкцию корпуса и пружины возврата, гарантирующие, что шарик остается в центре и слегка выступает при снятии или частичной разгрузке груза, готовый к следующему циклу нагрузки.
Чрезвычайно высокая грузоподъемность: один сверхмощный шариковый передаточный узел может выдерживать нагрузку от нескольких тонн до десятков тонн (в зависимости от модели), а при совместном использовании грузоподъемность еще выше.
Очень низкий коэффициент трения: трение качения значительно ниже, чем трение скольжения, что снижает силу, необходимую для перемещения тяжелых грузов, на 80–95 %, экономит энергию и снижает износ оборудования.
Точное и гибкое движение: обеспечивает точное позиционирование и неограниченное направленное движение, подходящее для точного тяжелого оборудования, требующего регулировки.
Надежная установка и высокая стабильность: фланец крепится несколькими болтами, что обеспечивает высокую устойчивость к ударам и боковым силам, обеспечивая длительный срок службы.
Износостойкость и отсутствие технического обслуживания: обычно изготавливаются из высокопрочной легированной стали с поверхностной закалкой и предварительно заполненной высокоэффективной смазкой, что обеспечивает длительную эксплуатацию без технического обслуживания даже в суровых промышленных условиях.
Этот компонент является важнейшим «узлом» в тяжелой промышленности, крупногабаритном оборудовании и логистических системах.
Перемещение и сборка тяжелой техники:
Большие формы (формы для литья под давлением, формы для литья под давлением) для перемещения, позиционирования и выравнивания.
Монтаж и размещение станков, штамповочных прессов, судовых двигателей и т.д.
Площадки для обслуживания подшипников ветряных турбин.
Системы погрузочно-разгрузочных работ с тяжелыми материалами:
Поворотные платформы и поворотные платформы: для вращения, проверки и обработки тяжелых продуктов.
Системы погрузки на салазках: перемещение крупного оборудования (например, трансформаторов, реакторов) на место без тяжелого подъемного оборудования.
Судостроение и авиакосмическая промышленность: для перемещения больших секций или компонентов фюзеляжа.
Специализированные промышленные области:
Сценическое оборудование: для перемещения больших вращающихся сцен, подъемных оркестров и т. д.
Военная и оборонная промышленность: для перемещения тяжелых радиолокационных систем, пусковых устройств и т. д.
Испытательное оборудование: В качестве мобильных оснований для мощных вибрационных столов или стендов для испытаний на усталость.
Ключевые параметры:
Номинальная динамическая/статическая нагрузка: должна выбираться на основе максимальной нагрузки с учетом коэффициента безопасности.
Размеры фланца и расположение отверстий под болты: должны соответствовать монтажной платформе.
Диаметр и материал шарика: большие диаметры обычно обеспечивают более высокую грузоподъемность; При выборе материала следует учитывать факторы окружающей среды (стойкость к ржавчине, коррозионная стойкость).
Высота установки: определяет зазор между грузовой платформой и поверхностью пути.
Точки установки:
Монтажная поверхность должна быть плоской и прочной, чтобы выдерживать предварительную нагрузку болта и передачу нагрузки.
При совместном использовании нескольких устройств передачи шариков убедитесь, что все верхние части шаров находятся на одной горизонтальной плоскости. В противном случае нагрузка будет нести несколько самых высоких блоков, что приведет к повреждению от перегрузки. Часто используются модели с регулируемой высотой или прецизионные прокладки.
Поверхность гусеницы или подшипника должна иметь достаточную твердость и гладкость (обычно пластины из закаленной стали или нержавеющей стали), чтобы обеспечить гладкую поверхность качения и уменьшить износ.
Болты необходимо затягивать с указанным моментом и регулярно проверять.
Сверхмощные нисходящие универсальные шарики с фланцевым креплением являются ключевыми компонентами современной техники перемещения для тяжелых условий эксплуатации. Они делают, казалось бы, громоздкие движения гибкими, точными и эффективными, обеспечивая классическое решение инженерной задачи «как легко перемещать массивные объекты». Их ценность заключается не только в производительности отдельных компонентов, но и в том, что они предлагают модульное, легкое и высоконадежное мобильное решение для тяжелой техники.
