34
RONWIN
HS Code: 8431390000
3419, 3422, 3425, 3438, 3451

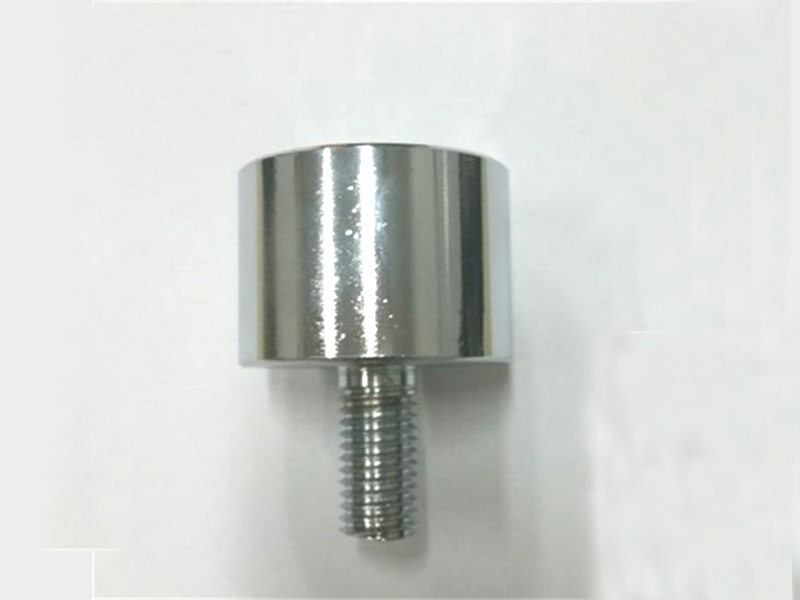

Узел передачи шариков для тяжелых условий эксплуатации с болтовой резьбой представляет собой прочный компонент передачи шариков, специально разработанный для того, чтобы выдерживать чрезвычайно высокие нагрузки и суровые условия эксплуатации. Он включает в себя увеличенный шарик высокой твердости и прочный корпус с резьбой для сверхпрочного болта. Основная цель его разработки — обеспечить всенаправленное движение с низким коэффициентом трения, обеспечивая при этом структурную целостность и длительный срок службы при высоком давлении, сильных ударах и непрерывной работе. По сути, он служит «мощным шарниром» в промышленности для перемещения чрезвычайно тяжелых грузов.
Статическая грузоподъемность: максимальная безопасная нагрузка (в тоннах или кН), которую он может выдержать в стационарном состоянии.
Динамическая грузоподъемность: Рекомендуемая нагрузка (в тоннах или кН), которую он может выдержать во время качения.
Спецификация резьбы болта: например, M20x2,5, M30x3,5, 1"-8UNF и т. д.
Диаметр шарика: напрямую зависит от грузоподъемности и плавности качения.
Монтажная высота: общая высота после установки, влияющая на конструкцию рабочего стола.
Материал и термическая обработка: материал и твердость шара и гнезда.
Диапазон рабочих температур: определяется используемой смазкой и материалами уплотнений.

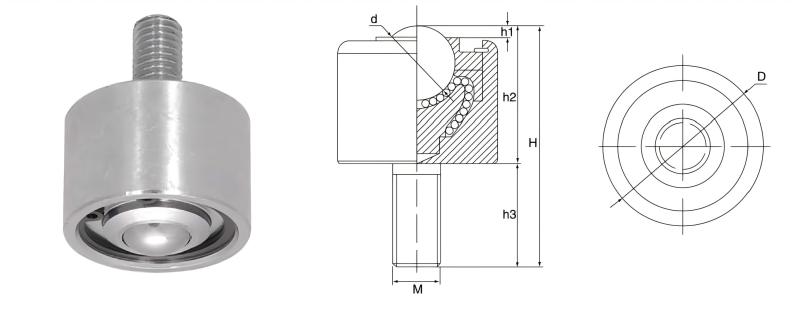

| Модель №. | Грузоподъемность (кг) | Dimensions | Вес (г) | ||||||||
| Материал | Предложить | Макс. | d | D | ч1 | ч2 | H | h3 | M | ||
| 3419 | БС/КС | 60 | 70 | 19 | 42 | 3 | 33 | 58 | 25 | М12 | 250 |
| 3422 | БС/КС | 120 | 150 | 22 | 48 | 3 | 40 | 70 | 30 | М12 | 380 |
| 3425 | БС/КС | 150 | 200 | 25.4 | 55 | 4 | 46 | 81 | 35 | М16 | 700 |
| 3438 | БС/КС | 300 | 400 | 38.1 | 80 | 8 | 70 | 115 | 45 | М22 | 2100 |
| 3451 | БС/КС | 450 | 550 | 51 | 100 | 12 | 95 | 145 | 50 | М24 | 4400 |
Этот продукт обычно состоит из следующих ключевых компонентов:
Сверхмощный мяч:
Материал: обычно используются материалы со сверхвысокой несущей способностью, такие как высокоуглеродистая хромистая подшипниковая сталь (GCr15), нержавеющая сталь, закаленная до HRC 60 или выше (например, 440C), или легированная сталь с поверхностной закалкой. Некоторые версии могут подвергаться фосфатированию или цинкованию для повышения устойчивости к ржавчине.
Размер: диаметр шарика большой, обычно от 25 мм до 100 мм или даже больше, что обеспечивает большую площадь контакта и большую грузоподъемность.
Шаровая головка для тяжелых условий эксплуатации/гонка:
Изготовлен из закаленной стали или высокопрочной бронзы, прецизионно отшлифован для образования высокоточной пары с низким коэффициентом трения с шариком, способной равномерно распределять огромное давление.
Усиленный корпус и резьба болта:
Корпус: Изготовлен из высокопрочной стали методом ковки или точного литья, имеет толстую и прочную конструкцию, способную выдерживать значительные радиальные и осевые нагрузки.
Болтовая резьба: это ключевой монтажный компонент. Обычно состоит из метрической крупной резьбы (например, M12, M16, M20, M30) или дюймовой резьбы UNC. Резьбовая часть короткая и прочная, что позволяет ей выдерживать высокие усилия сдвига и изгибающие моменты, а также ее можно надежно ввинчивать в резьбовые отверстия в основании оборудования.
Система уплотнения и смазки:
Уплотнения для тяжелых условий эксплуатации: обычно оснащены несколькими уплотнительными кольцами (например, уплотнениями из NBR или полиуретана) для эффективного предотвращения проникновения пыли, металлической стружки и влаги, что позволяет адаптироваться к суровым условиям мастерской.
Пресс-масленка: стандартные пресс-масленки (например, пресс-масленки Zerk) включены в комплект поставки для облегчения регулярной замены высокотемпературной или противозадирной смазки, обеспечивая плавность работы и снижение износа при тяжелых нагрузках.
Чрезвычайно высокая грузоподъемность: разработан специально для тяжелых условий эксплуатации, статическая нагрузка достигает нескольких тонн и высокие динамические нагрузки.
Исключительная долговечность и ударопрочность. Прочная конструкция и высококачественные материалы позволяют ему выдерживать серьезные удары и вибрацию, сопротивляясь деформации и повреждениям.
Всенаправленная гибкая прокатка: обеспечивает всенаправленную прокатку с низким коэффициентом трения даже под высоким давлением, что упрощает перемещение тяжелых заготовок.
Простота установки и обслуживания: конструкция резьбы болта обеспечивает очень простую установку — просто вкрутите его в предварительно нарезанное отверстие и затяните. Стандартные интерфейсы смазки облегчают обслуживание.
Надежное уплотнение: отличная конструкция уплотнений обеспечивает долгий срок службы и надежность в суровых условиях, таких как пыль и влага.
Устойчивость к высоким температурам. Во многих моделях используются высокотемпературные смазки и материалы, что делает их пригодными для применения в условиях высоких температур, например, на сварочных платформах.
Ее основной принцип такой же, как и у стандартных шариковых передач, но усилен для тяжелых нагрузок:
Крепление: весь узел передачи шариков надежно крепится к верстакам, направляющим или основаниям оборудования с помощью прочной резьбы болта в его нижней части.
Несущая нагрузка: тяжелые детали (например, стальные заготовки, формы, крупные детали машин) давят на шар. Вес передается через шар на термообработанную втулку и усиленный корпус.
Вращение: когда заготовку необходимо переместить, прикладывается боковая сила. Шарик катится внутри гнезда, преобразуя трение скольжения между заготовкой и основанием в трение качения, что позволяет перемещать очень тяжелые объекты с минимальным усилием.
Этот компонент является основной частью тяжелой промышленности и широко используется в:
Замена и регулировка пресс-форм: используется на больших прессах и машинах для литья под давлением для поддержки и перемещения форм весом в десятки тонн.
Погрузка стальных листов и материалов: облегчает подачу, разгрузку и позиционирование стальных листов на стеллажах для хранения материалов, ножницах и рабочих столах станков лазерной резки.
Сборка и обслуживание тяжелого оборудования: используется для перемещения крупных шестерен, корпусов подшипников и других компонентов, что облегчает выравнивание и установку.
Сварочные позиционеры и крепежные платформы: поддерживают тяжелые сварные конструкции и позволяют легко поворачивать их в оптимальное положение для сварки.
Судостроение и производство тяжелых транспортных средств: используется для перемещения больших секций кораблей или рам транспортных средств.
Сверхмощный шариковый передаточный узел с болтовой резьбой — мощный инструмент для решения задач по перемещению тяжелых материалов. Благодаря усиленной конструкции, увеличенному закаленному шарику и удобному методу крепления болтов он преобразует значительное трение скольжения в контролируемое трение качения. Это значительно снижает трудоемкость перемещения тяжелых предметов, повышает эффективность работы и безопасность оборудования, что делает его незаменимым ключевым компонентом трудосбережения и автоматизации в тяжелой промышленности.
