42
RONWIN
HS Code: 8431390000
Подпружиненный противоударный блок передачи тяжелых шариков — это мощный всенаправленный компонент для перемещения материалов, предназначенный для облегчения плавного перемещения тяжелых, неровных или деликатных грузов в любом направлении, одновременно поглощая удары, вибрации и компенсируя неровности поверхности. Это значительное обновление по сравнению со стандартным шарикопереносным устройством для требовательных применений.
Думайте об этом как о сверхмощном «заклинателе», но для неподвижной поверхности, где груз перемещается по верхней части шара.
Само название разбивает его основной набор функций.
Характеристика: Это определяющая характеристика. Весь шаровой корпус установлен на прочной внутренней пружине.
Преимущество:
Амортизация: когда на устройство прикладывается или падает тяжелая нагрузка, пружина сжимается, поглощая энергию удара, а не передавая ее на раму конвейера, пол или сам груз.
Компенсация нагрузки: автоматически регулирует высоту шара для размещения неравномерного днища груза, поддонов или оборудования. Это гарантирует равномерное распределение веса груза между несколькими блоками, даже если они не все находятся в одной плоскости.
Постоянный контакт: натяжение пружины обеспечивает положительный контакт шарика с грузом, предотвращая дрожание, подпрыгивание или зависание на одном блоке.
Характеристика: Это результат использования подпружиненной нагрузки в сочетании с прочной конструкцией. Компоненты сконструированы таким образом, чтобы без сбоев выдерживать повторяющиеся циклы ударов.
Преимущество: Защищает как сам агрегат, так и груз от повреждений, вызванных внезапными ударами, значительно увеличивая срок службы оборудования и предотвращая повреждение изделия.
Особенность: Изготовлен из высокопрочных материалов, таких как:
Шар: закаленная углеродистая хромистая сталь, нержавеющая сталь или иногда нейлон для особых условий эксплуатации.
Корпус: Кованый или обработанный на станке углеродистая или нержавеющая сталь.
Большой диаметр шариков: агрегаты для тяжелых условий эксплуатации имеют шарики большего размера (например, 50 мм, 75 мм, 100 мм и более) для распределения нагрузки на большую площадь поверхности.
Преимущество: Способность выдерживать чрезвычайно высокие статические и динамические нагрузки, часто от нескольких сотен килограммов до нескольких тонн. за единицу.
Особенность: Шарик свободно вращается в любом горизонтальном направлении внутри гнезда.
Преимущество: Обеспечивает максимальную маневренность, позволяя поворачивать, перемещать или перемещать грузы вбок с минимальными усилиями. Это исключает необходимость использования сложных рулевых механизмов.
Особенность: Шар установлен в прецизионной системе подшипников (часто в серии игольчатых или шарикоподшипников меньшего размера), которая обеспечивает плавное вращение с низким коэффициентом трения. В комплект входят высококачественные уплотнения (часто лабиринтные или трехкромочные контактные уплотнения).
Преимущество: система подшипников воспринимает радиальные нагрузки, обеспечивая плавное движение, а уплотнения защищают внутренние механизмы от пыли, песка, влаги и других загрязнений, обеспечивая надежность в суровых условиях.

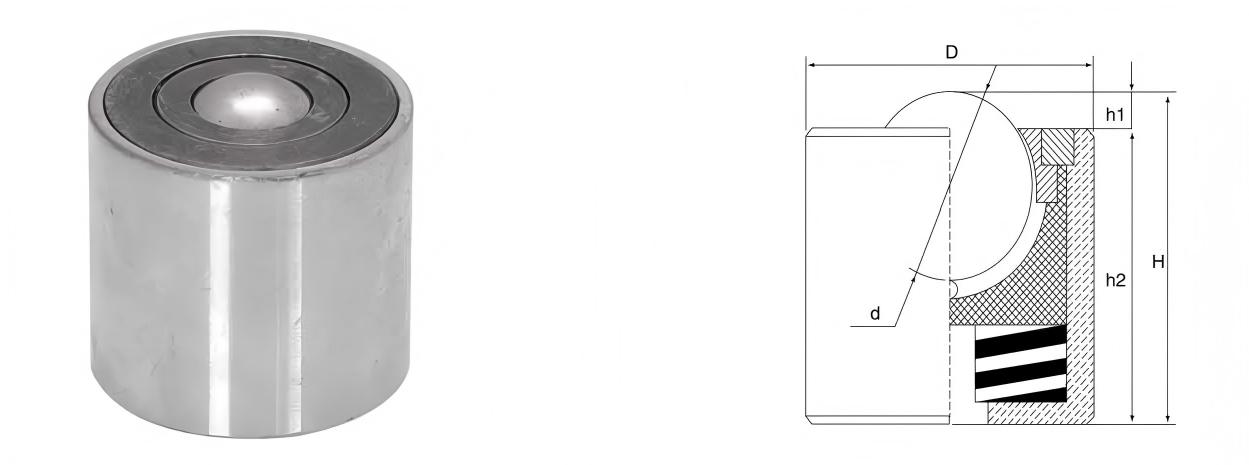

| Модель №. | Грузоподъемность (кг) | Размеры (мм) | Вес (г) | ||||||
| Материал | Сжать | Предложить/Макс. | d | D | ч1 | ч2 | H | ||
| 4210 | БС/КС | 15 кгс | 20/25 | 9.52 | 20 | 2 | 23 | 25 | 42 |
| 4215 | БС/КС | 40кгс | 50/60 | 15.875 | 28 | 3 | 33 | 36 | 120 |
| 4219 | БС/КС | 60кгс | 70/80 | 19.05 | 38 | 3 | 35 | 38 | 280 |
| 4225 | БС/КС | 100 кгс | 120/150 | 25.40 | 44 | 5 | 40 | 45 | 390 |
Эти устройства незаменимы в отраслях, где тяжелые, громоздкие или деликатные предметы необходимо перемещать, размещать или перемещать с точностью и осторожностью.
Вариант использования: размещение больших корпусов станков с ЧПУ, промышленных генераторов, штамповочных прессов и компонентов турбин на сборочном цехе.
Зачем оно используется: пружинная нагрузка компенсирует неровности основания станка, а противоударная функция защищает прецизионные поверхности от ударных повреждений во время позиционирования.
Вариант использования: перемещение и выравнивание крыльев самолета, секций фюзеляжа и других крупных составных конструкций.
Почему это используется: Устройства допускают микрорегулировку в любом направлении. Амортизация имеет решающее значение для защиты хрупких композитных конструкций стоимостью в несколько миллионов долларов от трещин и точек напряжения.
Пример использования: Перенос массивных многотонных штамповочных штампов в прессы и из них.
Зачем оно используется: Обеспечивает точное боковое перемещение для выравнивания матрицы по направляющим пресса. Пружинная нагрузка поглощает первоначальный удар, когда матрица опускается.
Вариант использования: используется на стыке двух конвейеров или как часть ручного поворотного стола для изменения направления тяжелых поддонов, рулонов стали или больших контейнеров.
Зачем оно используется: позволяет оператору легко перемещать тяжелый груз в новом направлении с минимальным усилием. Устройства передачи шариков часто монтируются заподлицо в стальной пластине, образуя «стол для передачи шариков».
Вариант использования: перемещение рам транспортных средств, блоков двигателей и крупных узлов между производственными станциями.
Зачем оно используется: Обеспечивает гибкость ручной регулировки и защищает как компонент, так и рабочую станцию от ударных сил.
Вариант использования: обработка тяжелого промышленного оборудования, больших генераторов или машин, изготовленных по индивидуальному заказу, на складе.
Почему он используется: простой и экономичный способ перемещения предметов, которые слишком тяжелы для стандартных домкратов или имеют неправильную форму.
| Особенность | Подпружиненный противоударный тяжелый блок | Стандартный блок передачи шариков |
|---|---|---|
| Грузоподъемность | Очень высокий (500–5000 кг+) | От низкого до среднего (50–500 кг) |
| Устранение ударов | Отлично (Создано для этого) | Плохо (жесткий, наносит урон единице и грузу) |
| Неравномерные нагрузки | Компенсирует автоматически | Может вызвать заедание и неравномерный износ |
| Стоимость | Высшее | Нижний |
| Приложение | Тяжелое, деликатное, критическое позиционирование | Легкие, равномерные нагрузки, простая транспортировка |
Подводя итог, можно сказать, что подпружиненный противоударный блок перемещения тяжелых шариков представляет собой инженерное решение для самых сложных задач, связанных с погрузочно-разгрузочными работами. Это незаменимый компонент, когда вам нужно совместить максимальную грузоподъемность с точной, защищенной от ударов маневренностью. Поглощая энергию и компенсируя несовершенства, он защищает как продукт, так и инфраструктуру, что делает его критически важным активом в тяжелой промышленности, аэрокосмической отрасли и передовом производстве.
