Зубчатый шкив стальной конвейерный ролик с приводом от ремня ГРМ

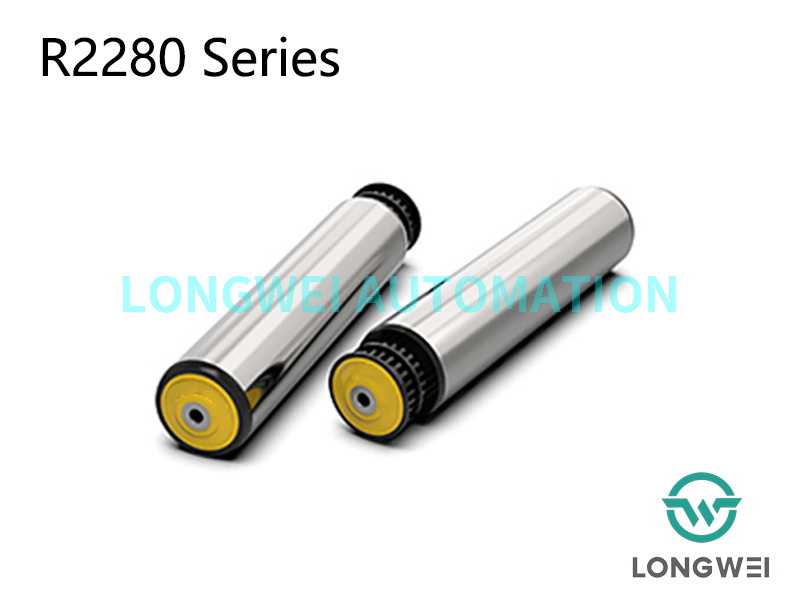

Зубчатый шкив серии R2280, приводной ролик ремня ГРМ

Точное позиционирование с использованием приводного ролика двигателя для удовлетворения требований применения секции переноса.

Стальной конвейерный ролик с приводом от зубчатого ремня представляет собой высокопроизводительный и высокоточный компонент передачи мощности, который в основном используется для создания модульных конвейерных систем с высокими требованиями к синхронизации. В нем используется зубчатый ремень (синхронный ремень) для точной передачи мощности от приводного двигателя к одному или нескольким роликам, что обеспечивает плавное и синхронизированное перемещение предметов. Его основными особенностями являются нулевое проскальзывание, точное позиционирование и высокая эффективность передачи.

TТехнические данные конвейерного ролика с приводом от ремня ГРМ серии R2280

Схема ролика с зубчатым ремнем R2280

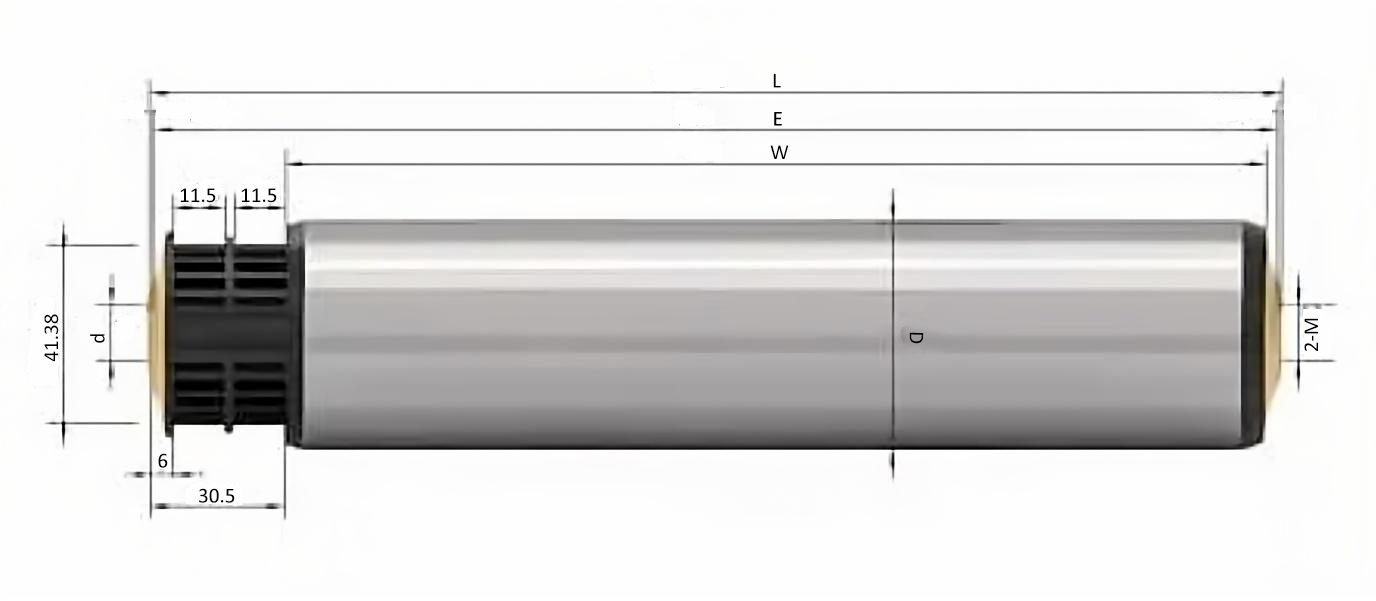

Размер приводного ролика ремня ГРМ серии R2280 с установкой с внутренней резьбой

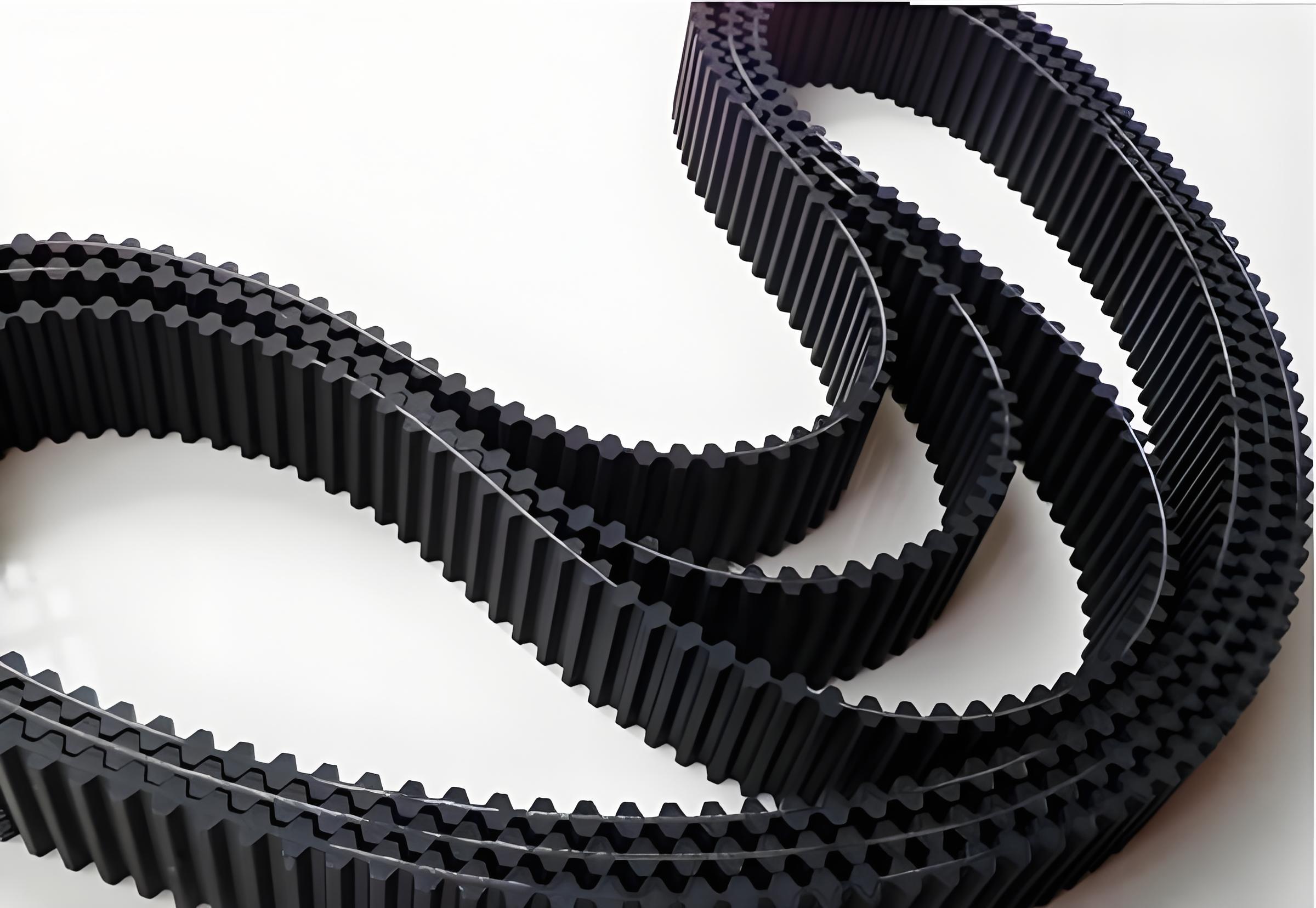

Выбор ремня ГРМ

Межосевое расстояние ремня ГРМ строго ограничено (рекомендуемый допуск +0,5/0 мм). Общий шаг и тип зубчатого ремня показаны в следующей таблице.

Основная структура и принцип работы

1. Стальной ролик

• Материал: Обычно изготавливается из высококачественной углеродистой или нержавеющей стали. Поверхность может быть обработана цинкованием, хромированием, полиуретановым или ПВХ-покрытием в зависимости от условий эксплуатации (например, антикоррозийное, коррозионно-стойкое, износостойкое, пищевое).

• Конструкция: Корпус катка представляет собой полую стальную трубку с торцевыми крышками и концами вала, закрепленными на обоих концах посредством запрессовки.

2. Шкив ГРМ

• Устанавливается на одном или обоих концах вала катка. Его внешний край с зубчатыми канавками, идеально сцепляющимися с ремнем ГРМ. Это ключевой компонент для входной мощности.

3. Подшипниковый узел

• Обычно используются радиальные шарикоподшипники или игольчатые роликоподшипники, встроенные в торцевые крышки, что обеспечивает гибкость вращения, низкое сопротивление и длительный срок службы.

Принцип работы

• Приводной двигатель (например, серводвигатель, шаговый двигатель или стандартный двигатель с редуктором) имеет на выходном валу приводной зубчатый шкив.

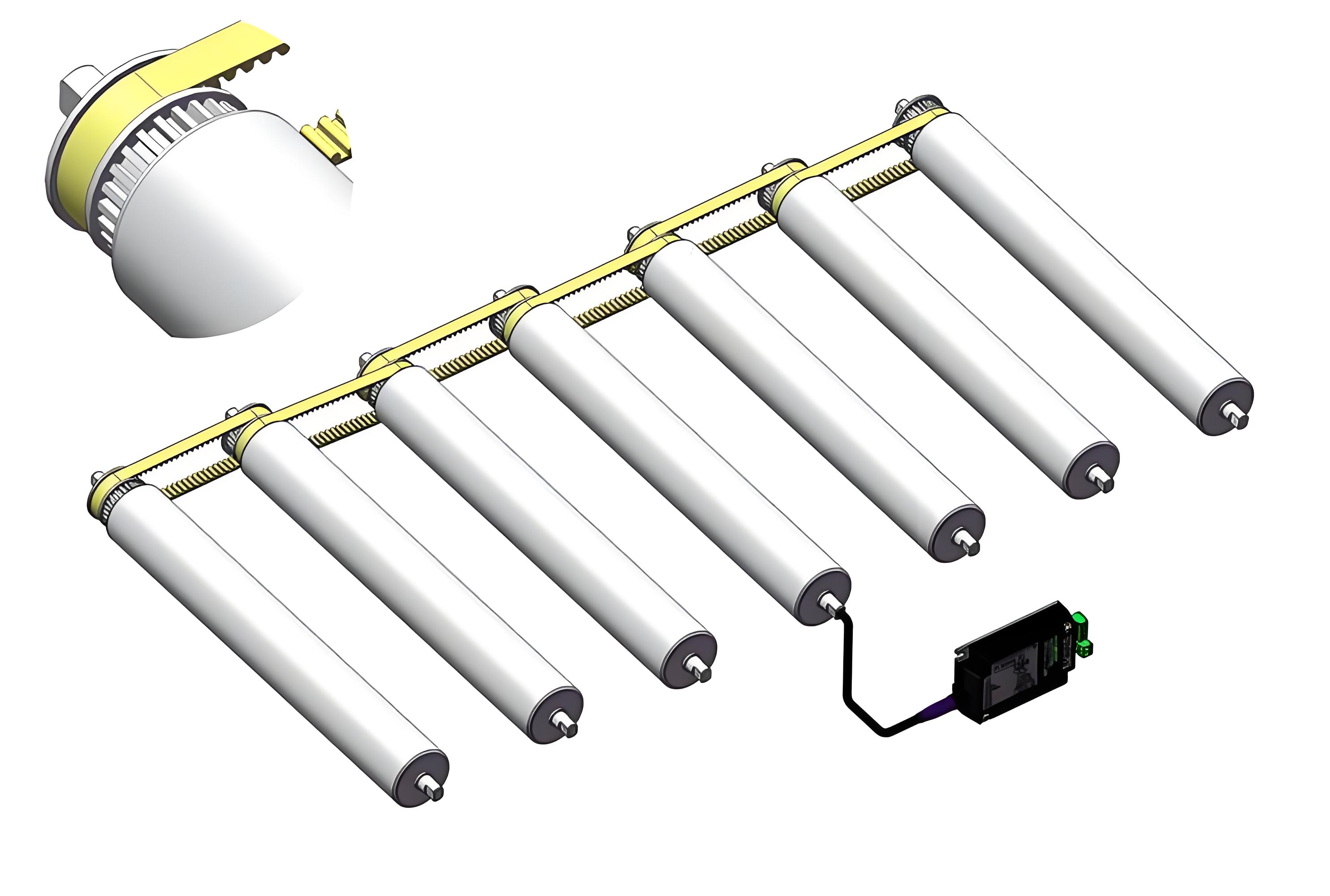

• Один или несколько зубчатых ремней проложены вокруг ведущего и ведомых шкивов на нескольких конвейерных роликах.

• Когда двигатель запускается, приводной шкив, зацепляясь с зубчатыми канавками ремня ГРМ, заставляет все подключенные конвейерные ролики вращаться синхронно, в одном направлении и с одинаковой скоростью, обеспечивая линейную транспортировку объектов.

Основные характеристики продукта

• Точная синхронизация, нулевое проскальзывание: по сравнению с роликами с фрикционным приводом, ременная передача ГРМ полностью зависит от зацепления зубьев, что принципиально исключает проскальзывание и обеспечивает постоянную скорость на всех приводных роликах. Идеально подходит для приложений, требующих точного позиционирования и строгой синхронизации.

• Высокая грузоподъемность: сам стальной ролик обладает высокой механической прочностью и жесткостью, что позволяет ему выдерживать большие нагрузки.

• Высокая эффективность передачи: компактная конструкция с минимальными потерями при передаче, что обеспечивает высокий уровень использования энергии.

• Компактный дизайн, гибкая компоновка: несколько роликов могут одновременно приводиться в движение одним ремнем, что упрощает структуру системы и экономит место для установки. Приводной двигатель можно установить сбоку, что облегчает обслуживание и регулировку.

• Низкий уровень шума, низкие эксплуатационные расходы: по сравнению с цепными приводами ременные приводы ГРМ работают более плавно и тихо и не требуют смазки, что снижает затраты на техническое обслуживание и риск загрязнения.

• Широкий диапазон скоростей: возможность адаптации к различным скоростям транспортировки: от низкой до высокой.




Типичные сценарии применения

Этот тип роликов особенно подходит для областей автоматизации с высокими требованиями к синхронизации и стабильности транспортировки:

• Логистические сортировочные системы: в сортировщиках с поперечными лентами и сортировщиках с подвижной колодкой, обеспечивающие точное перемещение и позиционирование каждой единицы посылки.

• Сборочные и производственные линии: на линиях сборки автомобилей, электроники и бытовой техники обеспечивают точное позиционирование остановок и синхронизированную передачу поддонов или продуктов.

• Подъемно-транспортное оборудование: используется в подъемниках, поворотных платформах и другом оборудовании, требующем точного контроля положения.

• Упаковочное оборудование: на упаковочных линиях, обеспечивающее прерывистую или непрерывную синхронизированную транспортировку картонных коробок.

• Автоматизация склада: используется на входящих/исходящих конвейерных линиях автоматизированных систем хранения и поиска (ASRS).

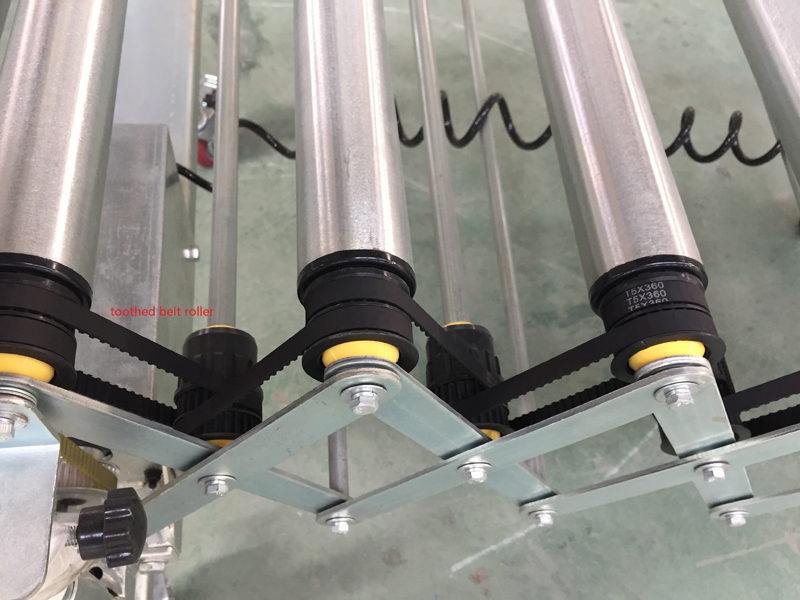

Моторизованный гибкий расширяемый роликовый конвейер, используемый на экспресс-станциях и складах

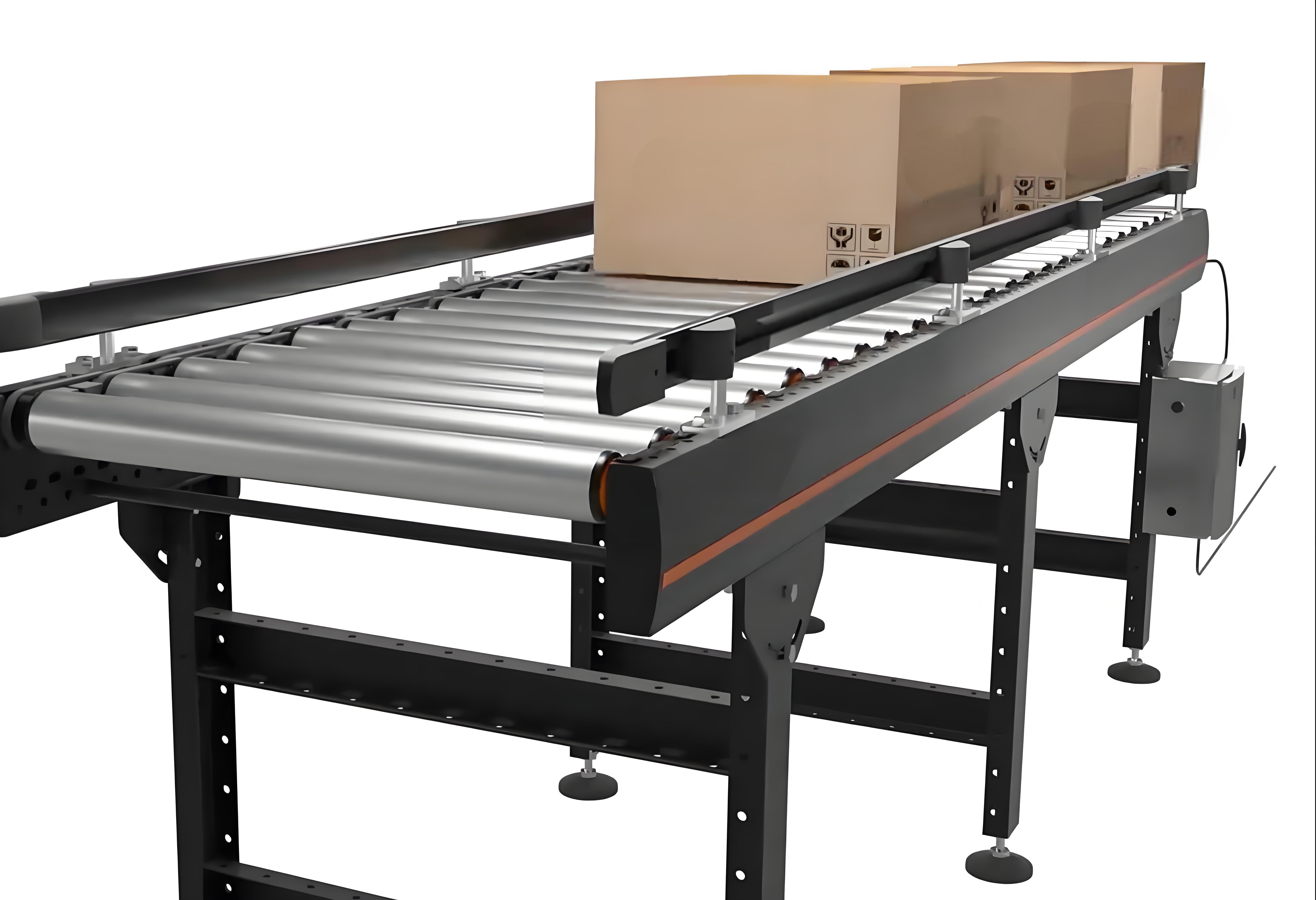

Роликовый конвейер с ременным приводом ГРМ для транспортировки картонных коробок

Ключевые параметры выбора

При выборе данного изделия необходимо учитывать следующие параметры:

• Диаметр ролика: например, φ25 мм, φ32 мм, φ38 мм, φ50 мм и т. д.

• Длина ролика: эффективная ширина транспортирующей поверхности.

• Диаметр вала и тип крепления: например, φ12 мм, φ15 мм и т. д., а также соответствующий тип блока подшипников.

• Спецификация шкива ГРМ: должна соответствовать выбранной модели ремня ГРМ (например, HTD 5M, 8M; T5, T10; AT5, AT10 и т. д.) и количеству зубьев.

• Материал и обработка поверхности ролика: выбираются в зависимости от окружающей среды (стандартная, влажная, коррозионная, пищевая).

• Грузоподъемность: максимальная нагрузка, которую может выдержать один ролик.

• Межосевое расстояние: установочное расстояние между роликами, которое определяет длину ленты и компоновку системы.




Сравнение с другими методами привода

по сравнению с катками с цепным приводом

• Преимущества: тише, чище, не требуется смазка, более высокие скорости.

• Недостатки: Грузоподъемность и защита от перегрузки, как правило, уступают цепным передачам.

по сравнению с роликами с фрикционным приводом (ременная передача с уплотнительным кольцом)

• Преимущества: отсутствие проскальзывания, отличная синхронизация, более высокая эффективность передачи, меньшие требования к натяжению.

• Недостатки: Сравнительно более высокая стоимость, более жесткие требования к соосности при монтаже.

Стальной конвейерный ролик с приводом от зубчатого ремня является идеальным решением для достижения точной, эффективной и стабильной транспортировки в современных автоматизированных конвейерных системах. Он идеально сочетает в себе прочность и долговечность стальных роликов с точной синхронизацией ременной передачи и широко используется в передовых отраслях производства и логистики, где поток материала должен строго контролироваться.
