| материал: | |
|---|---|
| Способ монтажа: | |
| Обработка поверхности: | |
| Тип вала: | |
| Диаметр: | |
| Количество: | |
Φ12
RONWIN
HS Code: 8431390000
Приложение aреа

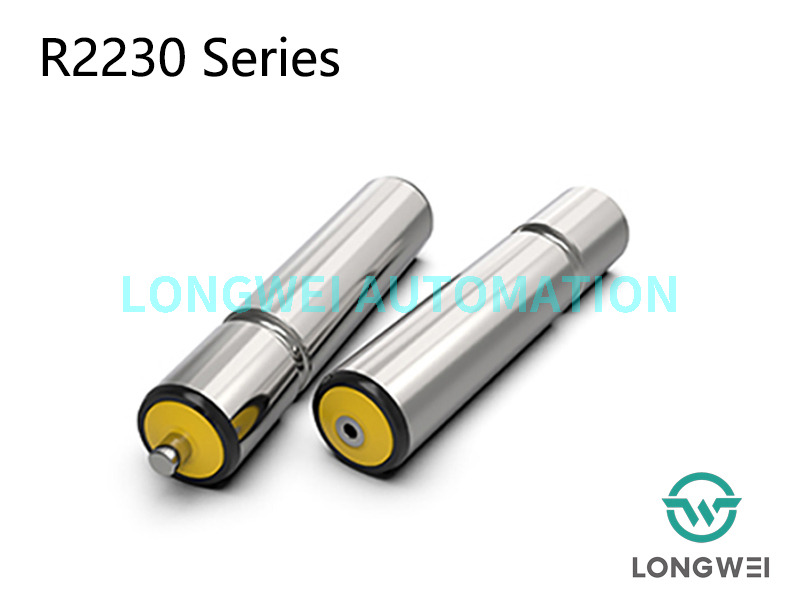

Стальной конвейерный ролик с одной канавкой серии R2230 предназначен для конвейерных систем с внутренним приводом, ролики с канавками используются на приводных конвейерах с круглым ремнем с уплотнительными кольцами, высокой скоростью транспортировки и низким уровнем шума. Широко применяется на конвейерах легкой и средней нагрузки для транспортировки ящиков, картонов, контейнеров, бочек или шин.
Высокая скорость и низкий уровень шума
Ременный привод с уплотнительным кольцом, прецизионный шарикоподшипник и корпус полимерного подшипника, благодаря чему ролик обладает преимуществами плавного хода, низкого уровня шума и высокой скорости.
Хорошая защита от грязи и воды
Пластиковое торцевое уплотнение на обоих концах ролика защищает подшипник, обеспечивая превосходную устойчивость к пыли и брызгам воды.
Lатеральная нагрузка
В стандартной конфигурации корпус подшипника с торцевой крышкой и подшипником запрессованы в трубу, а концы трубы закруглены, что позволяет легко перемещать материалы сбоку.
Tтехнические данные
Общие технические данные | |
Макс. грузоподъемность | 180 сом |
Макс. скорость конвейера | 60 м/мин |
Диапазон температур | от −5 до +40 °С |
Материал | |
Трубка | Углеродистая сталь, нержавеющая сталь |
Вал | Сталь с антикоррозионным масляным покрытием, Оцинкованная сталь, Нержавеющая сталь |
Корпус подшипника | Полиамид, черный |
Торцевая крышка | Полипропилен, желтый/серый |
подшипник | Прецизионный шарикоподшипник |
Dдизайн-версии | |
Обработка поверхности | Оцинкованный, хромированный |
Трубные рукава | Рукав ПП, рукав ПУ |
Отставание | Резина, ПУ |

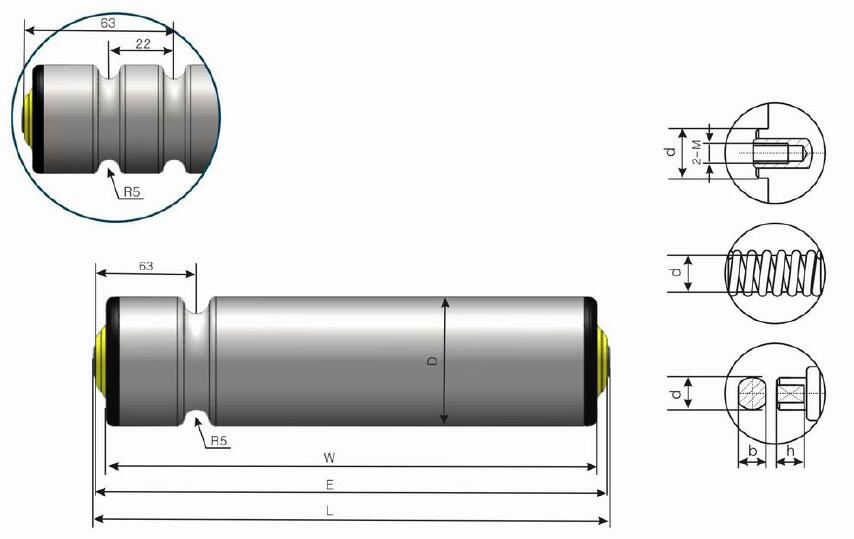

Схема конвейерного ролика R2230 с одной канавкой
Размеры серии R2230 с подпружиненной установкой
Трубка Mматериальный | Д × Т | Вал | E | L |
Сталь, нержавеющая сталь | 38×1,2 | Φ12 | Э=Б+8 | Д=Ш+30 |
Сталь, нержавеющая сталь | 50×1,5 | Φ12/11 шестигранник | Э=Б+10 | Д=Ш+32 |
Сталь, нержавеющая сталь | 60×2,0 | Φ12/11 шестигранник | Э=Б+10 | Д=Ш+32 |
Размеры серии R2230 с установкой с внутренней резьбой
Трубка Mматериальный | Д × Т | Вал | E | L |
Сталь, нержавеющая сталь | 38×1,2 | Φ12 | Э=Б+8 | Д=Ш+12 |
Сталь, нержавеющая сталь | 50×1,5 | Φ12/11 шестигранник | Э=Б+10 | Д=Ш+12 |
Сталь, нержавеющая сталь | 60×2,0 | Φ12/11 шестигранник | Э=Б+10 | Д=Ш+12 |

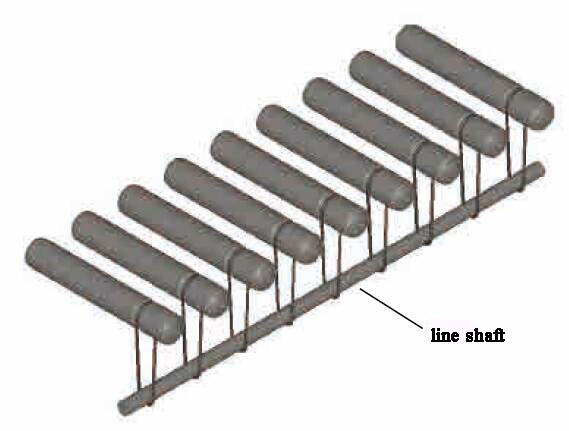

Схема ролика с приводом от ремня с одной канавкой
