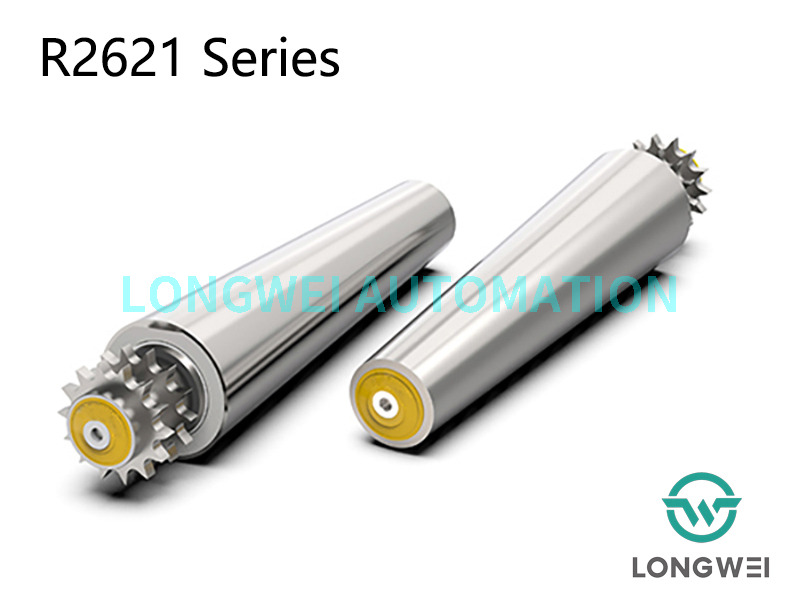

Р2621
RONWIN
HS Code: 8431390000
Приложение aреа
Изогнутая часть внутреннего блока транспортирующих систем, стальные конические ролики приводятся в движение цепью. В сочетании с роликами с прямой стальной звездочкой для интеграции коробчатой конвейерной линии. В основном применяется на конвейерах для тяжелых грузов для транспортировки ящиков, контейнеров, поддонов или бочек.
Тяжелая грузоподъемность
Корпус ролика сварен из стальной пластины определенной конической степени, стальная звездочка сварена с корпусом ролика, что обеспечивает передачу более высокого крутящего момента и отвечает требованиям транспортировки в тяжелых условиях.
Более широкий диапазон рабочей среды
Стальной корпус ролика и стальная звездочка, стальной корпус подшипника со стальным прецизионным шарикоподшипником, что позволяет ролику работать как при высоких, так и при низких температурах.
Хорошая защита от грязи и воды
Торцевая крышка ролика хорошо противостоит пыли и брызгам воды в рабочей среде.
Tтехнические данные
| Общие технические данные | |
| Макс. грузоподъемность | 200 сом |
| Макс. скорость конвейера | 30 м/мин |
| Диапазон температур | от −30 до +80 °С |
Материал | |
| Трубка | Углеродистая сталь, нержавеющая сталь |
| Вал | Сталь с антикоррозионным масляным покрытием, Оцинкованная сталь, Нержавеющая сталь |
| Корпус подшипника | Сталь |
| подшипник | Прецизионный шарикоподшипник |
DРив Элемент | |
Двухрядная звездочка | Сталь оцинкованная, черное оксидирование, 08В14 |
| Dдизайн-версии | |
| Торцевая крышка | Полипропилен, желтый/серый |
| Обработка поверхности | Оцинкованный, хромированный |
| Отставание | Резина, ПУ |

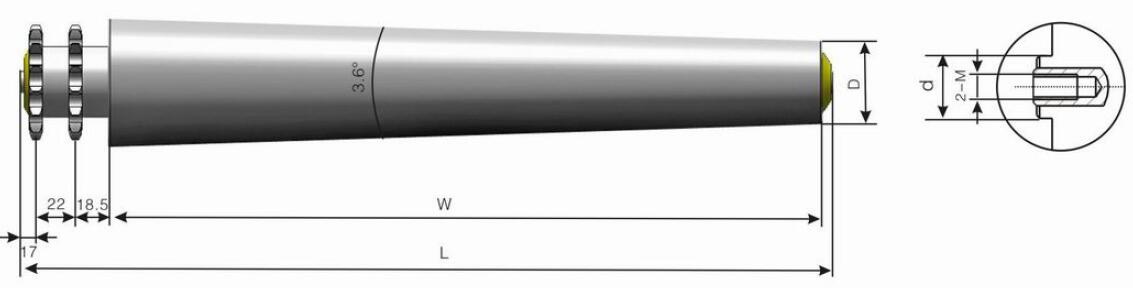

Схема конического конвейерного ролика со стальной звездочкой серии R2621
Размер серии R2621 с внутренней резьбой
Трубка Mматериальный | Д × Т | Вал | L | Sракета |
Сталь, оцинкованная | 38×1,2 | Φ12/шестигранник 11 | Д=Ш+63 | 08Б14Т |
Сталь, оцинкованная | 42×1,5 | Φ12/шестигранник 11 | Д=Ш+63 | 08Б14Т |
Сталь, оцинкованная | 50×1,5 | 12/15/шестигранник 11 | Д=Ш+63 | 08Б14Т |
Д1 | Cоническая степень | Д2 | |||||
Ш=200 | Ш=300 | Ш=400 | Ш=500 | Ш=600 | Ш=700 | ||
Φ38 | 3,6° | Φ50,6 | Φ56,9 | Φ63,2 | Φ69,5 | Φ75,8 | Φ82,1 |
Φ42 | Φ54,6 | Φ60,9 | Φ67,2 | Φ73,5 | Φ79,8 | Φ86,1 | |
Φ50 | Φ62,6 | Φ68,9 | Φ75,2 | Φ81,5 | Φ87,8 | Φ94,1 | |
