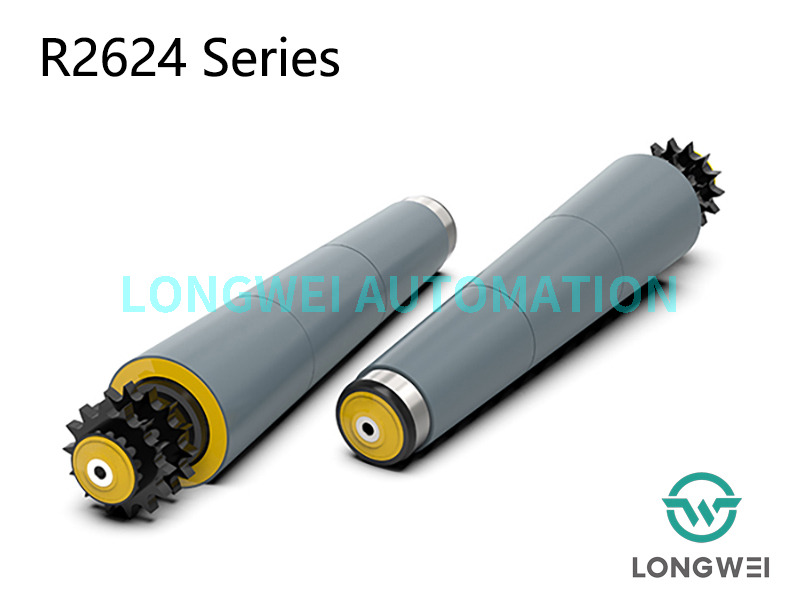

Р2624
RONWIN
HS Code: 8431390000

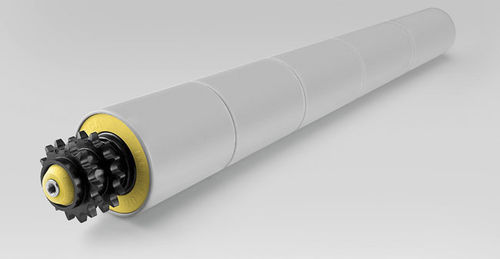

Конвейерный ролик с полимерной звездочкой и конической втулкой для средней нагрузки представляет собой интегрированный компонент, который сочетает в себе функцию конвейерного ролика с надежным приводным механизмом. Он предназначен для применения в условиях средней нагрузки и использует полимерную (пластиковую) звездочку и коническую втулку для передачи движения от приводной цепи непосредственно на ролик, что устраняет необходимость в отдельных подшипниках и узлах звездочек.
Проще говоря, это «готовый к установке» ролик, который вы надеваете на вал, фиксируете на месте конической втулкой и подключаете к цепи.
1. Роликовая трубка
Материал: Обычно изготавливается из стали (окрашенной, оцинкованной или нержавеющей) или иногда из полимера. Для средних условий эксплуатации это часто оцинкованная стальная труба с толщиной стенок, подходящей для умеренных нагрузок.
Функция: это цилиндрическая поверхность, на которой физически находится продукт. Его диаметр и длина определяют размер ролика (например, диаметр 50 мм x длина 500 мм).
2. Полимерная звездочка
Материал: изготовлен из высокоэффективного инженерного полимера, такого как нейлон, ацеталь (ПОМ/делрин) или полиамид.
Функция: Эта звездочка постоянно прикреплена к одному концу роликовой трубки (часто запрессована, отлита или зафиксирована ключом). Его зубья предназначены для взаимодействия со стандартной роликовой цепью (например, ANSI № 35, № 40, № 50 и т. д.).
Почему полимер?
Пониженный шум: Гораздо тише, чем при контакте металл-металл.
Коррозионная стойкость: Не ржавеет.
Не требует смазки: работает всухую, что снижает риск загрязнения в чистых средах (например, в продуктах питания, упаковке).
Экономичность: как правило, производство дешевле, чем изготовление стальной звездочки.
3. Коническая втулка (или втулка Taper-Lock).
Материал: Обычно прецизионное литье или обработанная сталь.
Функция: это блестящая часть дизайна. Это втулка с коническим внутренним отверстием и наружной резьбой. Он помещается внутри торцевой крышки ролика.
Как это работает: Когда вы затягиваете шестигранную гайку на внешней резьбе, втулка тянется в осевом направлении. Благодаря своей конусности он выталкивается в радиальном направлении наружу, создавая сильное механическое прилегание к внутренней части ролика и одновременно плотно прижимаясь к квадратному или круглому приводному валу. Это надежно фиксирует ролик на валу без использования сварки, установочных винтов или штифтов.
4. Подшипники: расположены внутри ролика, что позволяет ему свободно вращаться на неподвижном приводном валу. Обычно они предварительно смазаны и герметизированы (например, радиальные шарикоподшипники).
Установка: Ролик надевается на предварительно установленный квадратный или круглый приводной вал рамы конвейера.
Фиксация: Шестигранная гайка на конической втулке затягивается гаечным ключом. В результате этого втулка расширяется, надежно фиксируя узел ролика на валу. Это соединение передает крутящий момент от вала к ролику.
Привод: Цепь, приводимая в движение двигателем, входит в зацепление с полимерной звездочкой на ролике. При движении цепи она поворачивает звездочку, которая поворачивает весь ролик (поскольку звездочка закреплена на трубке, а трубка зафиксирована на валу через втулку).
Простая установка и снятие: система конических втулок позволяет быстро устанавливать и демонтировать без специальных инструментов. Ослабление гайки разрушает фиксатор, позволяя легко снять ролик с вала для обслуживания или замены.
Отсутствие необходимости обслуживания: герметичные подшипники и не требующая смазки полимерная звездочка означают, что регулярная смазка или техническое обслуживание не требуются.
Превосходное выравнивание: плотный фиксатор конической втулки обеспечивает идеальное выравнивание роликов по валу, предотвращая раскачивание и неравномерный износ.
Снижение вибрации: полимерная звездочка гасит вибрацию и шум по сравнению с цельнометаллическими системами.
Экономичность: это комплексное решение, позволяющее сократить количество запасных частей и трудозатраты на сборку.
Этот тип роликов идеально подходит для приводных роликовых конвейерных систем средней мощности, таких как:
Обработка посылок: В распределительных центрах и службах доставки посылок.
Обработка и упаковка пищевых продуктов и напитков: там, где важны устойчивость к коррозии и возможность очистки.
Конвейеры для коробок: для перемещения картонных коробок на производстве и складировании.
Конвейеры сборочной линии: там, где требуется точное и надежное движение роликов.

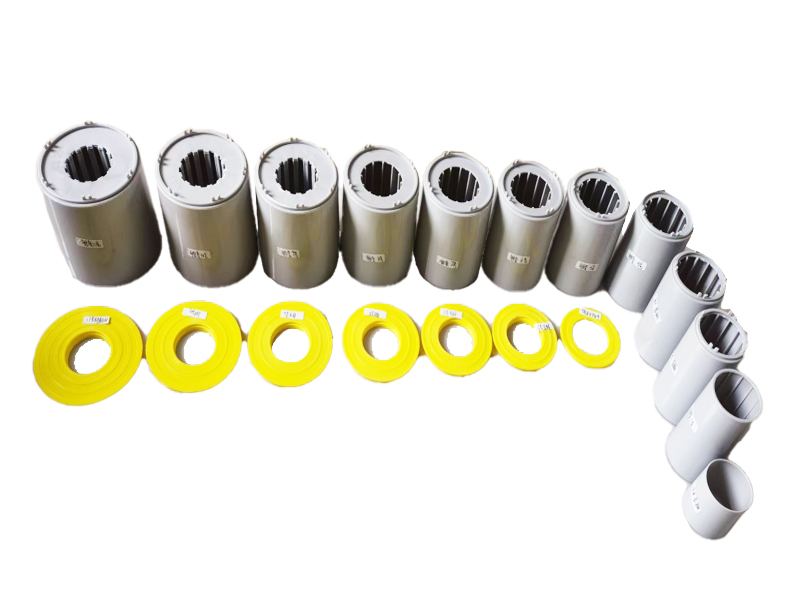

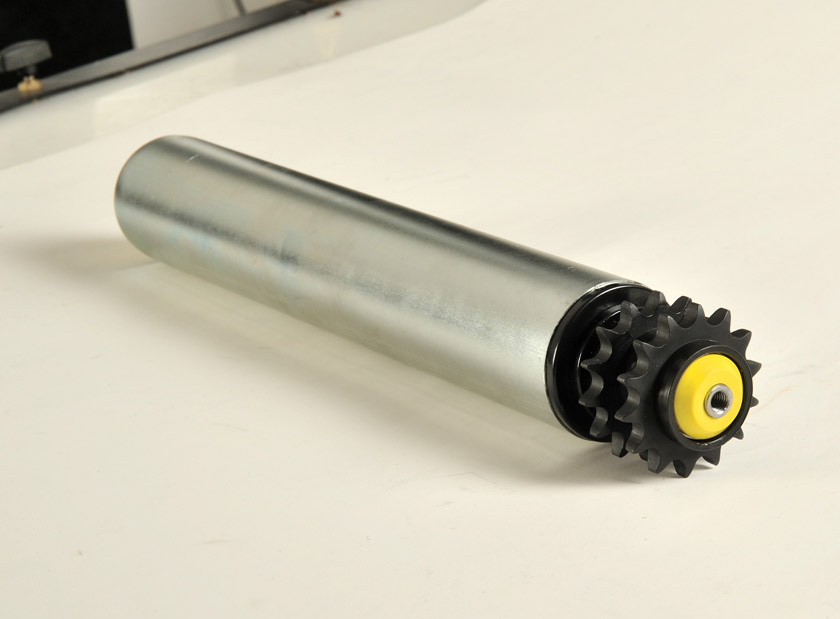

На основе двойной полимерной звездочки серии R2224. прямой стальной ролик Приводной ролик звездочки с конической втулкой ударопрочен, устойчив к истиранию, а роликовый клиндер из углеродистой стали покрыт коническими втулками из полипропилена (ПП).
В качестве приводного элемента катка вместо обычных стальных используются высокопроизводительные полиамидные звездочки, что приводит к сравнительно меньшему рабочему шуму.
Подшипниковый узел, состоящий из прецизионного шарикоподшипника, полимерного корпуса подшипника и торцевой крышки, имеет решающее значение. Это не только потому, что это выглядит красиво; он также работает тихо и плавно.
Торцевая крышка валика эффективно противостоит брызгам воды и пыли в рабочем режиме.
Чтобы избежать слишком быстрого износа звездочки и цепи, рекомендуется не превышать угол 5° между коническими роликами (угол оси).
Обычно перевозимый груз перевозится не более 50 кг.
Диапазон рабочих температур от -5℃ до +40℃.

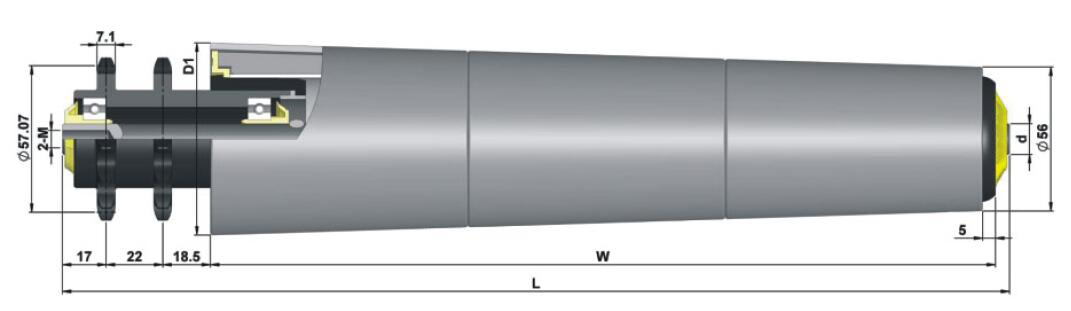

Трубка Mматериальный | Д1 | W | Д2 | Вал | E | L |
Сталь, нержавеющая сталь | 56 | 200 | 69 | Φ12 | Э=Б+63 | Д=Ш+63 |
300 | 74.5 | |||||
400 | 81 | |||||
500 | 88.5 | |||||
600 | 96 | |||||
700 | 102.5 |

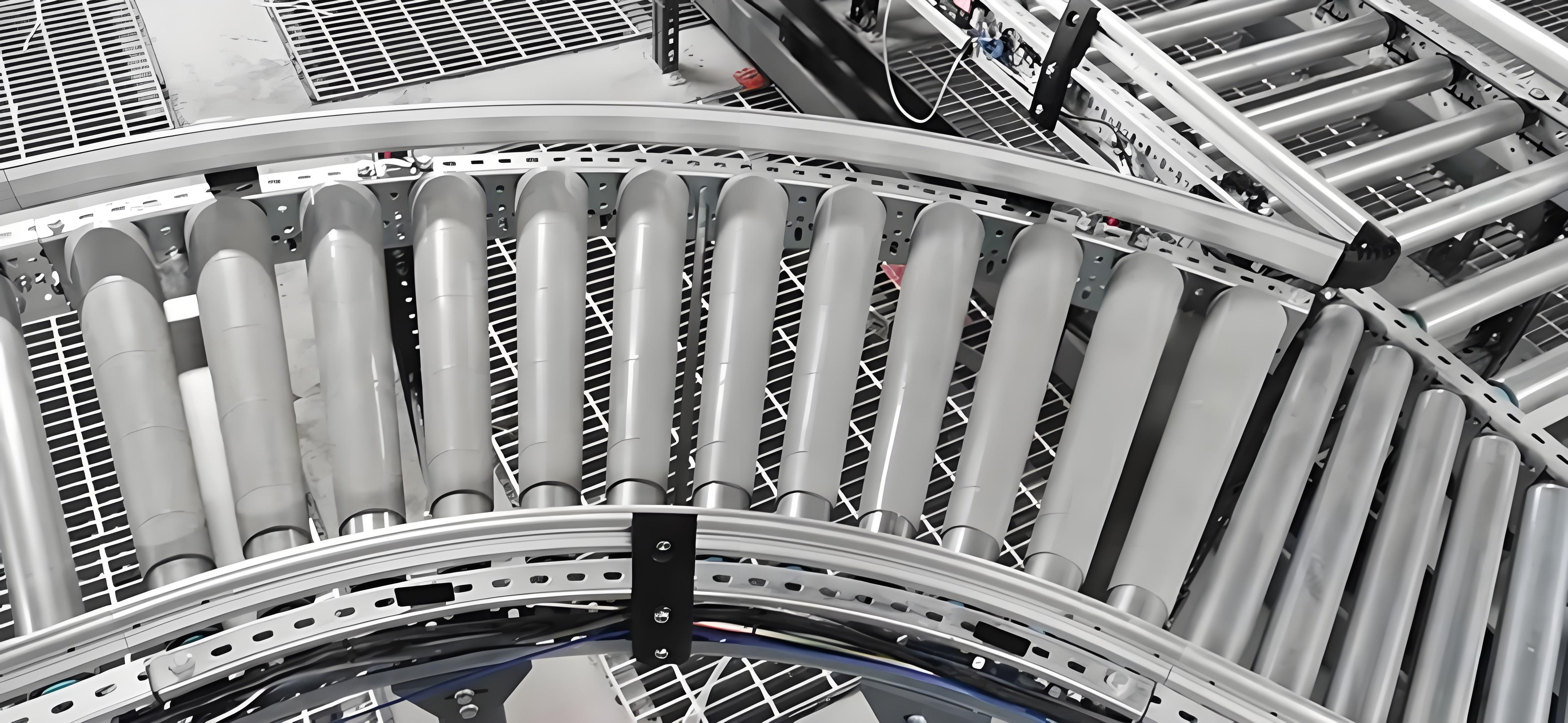

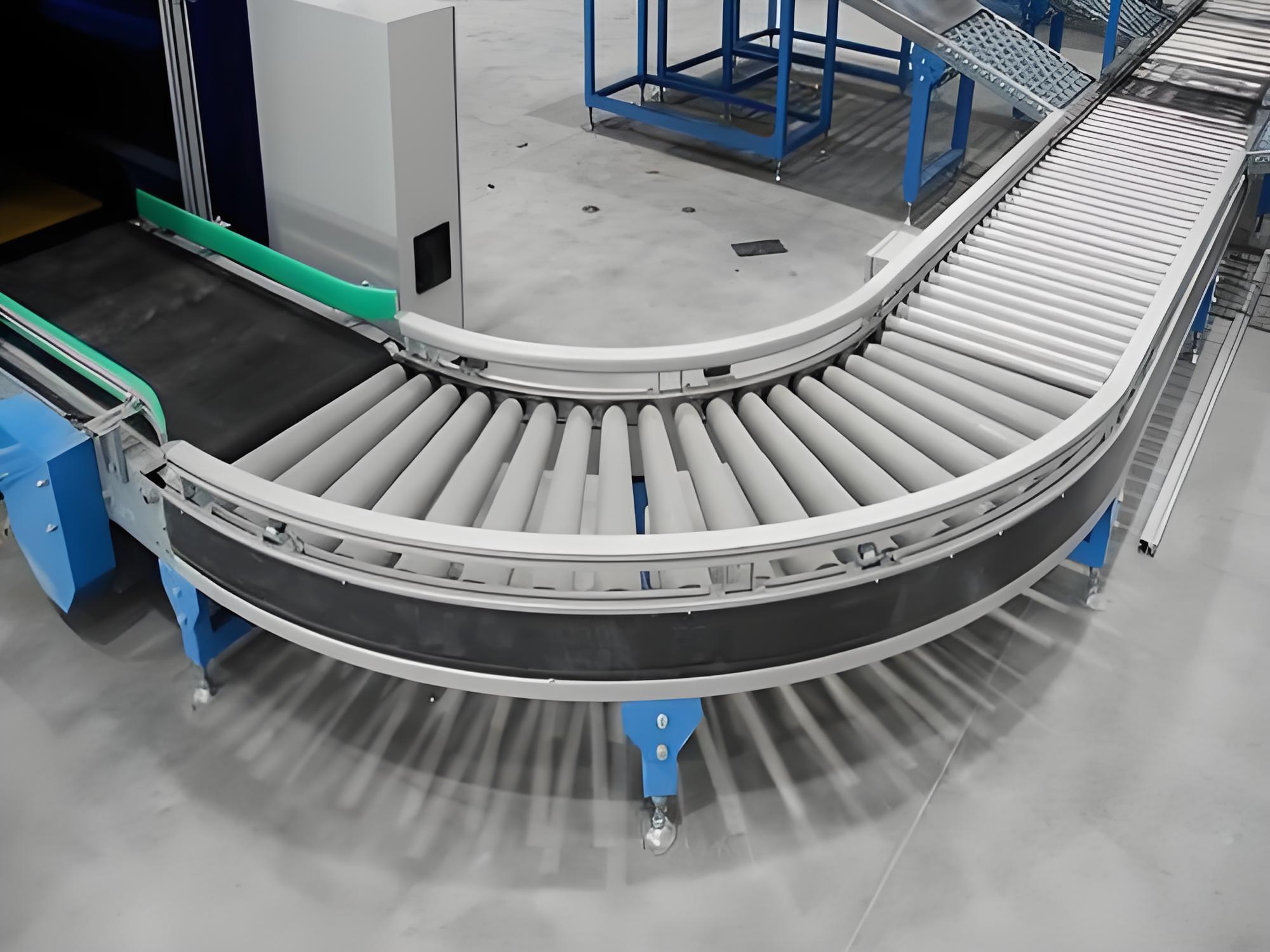

Применение для изогнутых роликовых конвейеров средней нагрузки
По сути, конвейерный ролик с полимерной звездочкой и конической втулкой для средних условий эксплуатации представляет собой интеллектуальный, эффективный и удобный компонент. Он сочетает в себе долговечность стального ролика, бесшумность и чистоту полимерной звездочки, а также чрезвычайно надежный и простой в использовании механизм блокировки конической втулки, что делает его очень популярным выбором для современных конвейерных конструкций.
