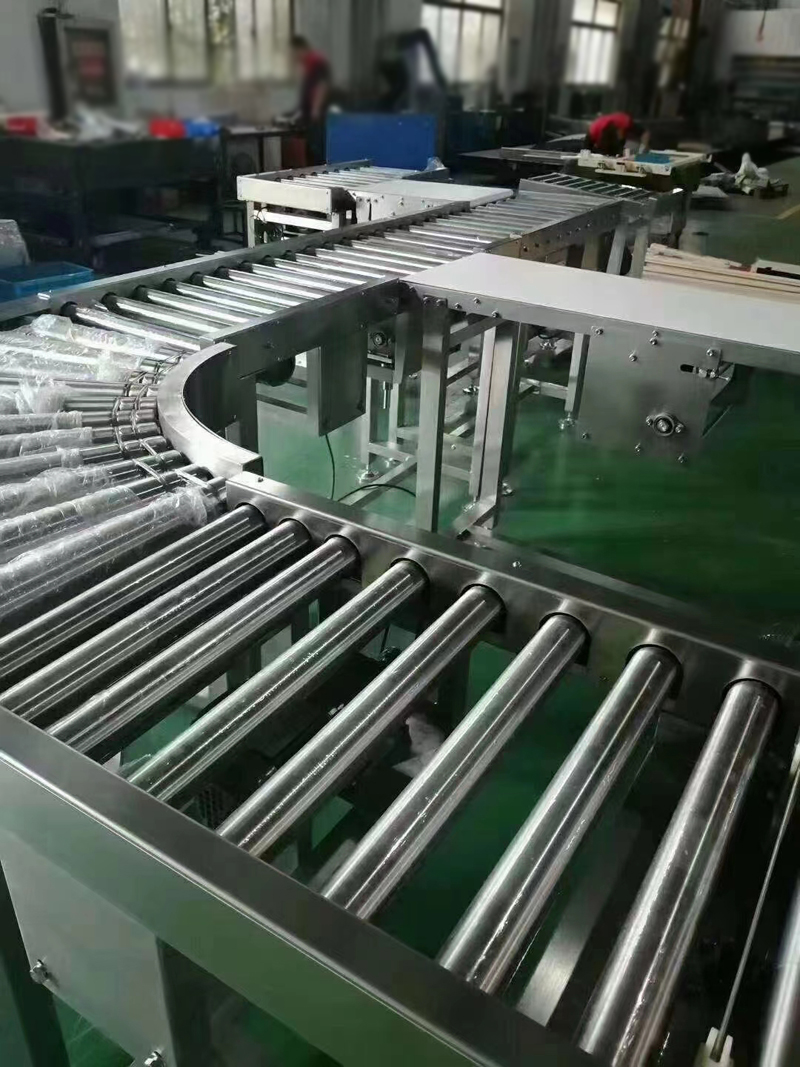

Изогнутый роликовый конвейер с кольцевым ремнем средней мощности

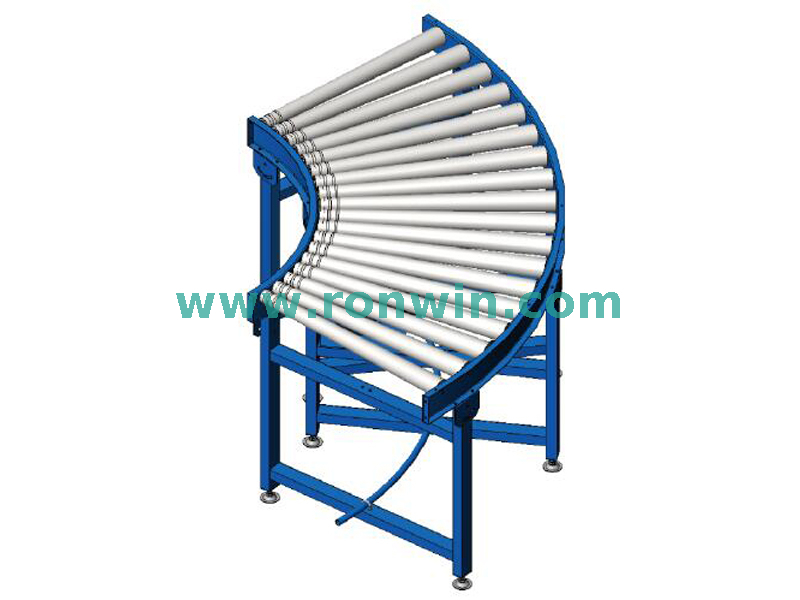

CR300 Изогнутый роликовый конвейер с кольцевым ремнем

Определение: Что такое изогнутый роликовый конвейер с кольцевым ремнем средней мощности?

Это секция конвейера с приводом, предназначенная для перемещения по кривой, обычно под углом 30°, 45°, 90° или 180°. Классификация «Средняя нагрузка» означает, что он предназначен для работы с определенным диапазоном нагрузок, обычно от 50 до 450 кг (от 110 до 1000 фунтов) на метр, что делает его пригодным для широкого спектра обычных промышленных товаров.

Механизм «О-ременный привод» относится к способу передачи мощности. Один двигатель непрерывного действия приводит в движение главный вал, а отдельные эластичные ремни с уплотнительными кольцами (похожие на большие резиновые ленты) защелкиваются в канавках на ведомых роликах. Это создает систему принудительного привода, которая вращает ролики, продвигая предметы вперед.

Приложения (Где используется?)

Этот конвейер используется всякий раз, когда управляемому потоку предметов необходимо изменить направление. Общие приложения включают в себя.

1. Системы сортировки: имеют решающее значение в распределительных центрах, почтовых отделениях и аэропортах, где посылки необходимо направлять за углами на разные сортировочные полосы или ответвления.

2. Линии слияния и распределения: используются для направления продуктов в одну линию (объединение) или для отклонения от основной линии к упаковочной станции, укладчику на поддоны или зоне контроля.

3. Сборочные и производственные линии: на производстве это позволяет производственной линии следовать планировке производственного цеха, обходить препятствия или соединять две прямые секции конвейера, которые не находятся на прямой линии.

4. Переходы процессов: используются для переориентации продуктов между процессами, например, для подачи товаров из разливочной машины в этикетировочную машину, расположенную под углом 90 градусов.

5. Обращение с упаковкой: идеально подходит для транспортировки устойчивых предметов с плоским дном, таких как коробки, сумки, ящики и грузы на поддонах, вокруг поворотов без ручного вмешательства.




Ключевые особенности и характеристики

Характеристики этого конвейера являются прямым результатом его изогнутой конструкции и клиноременного приводного механизма.

Преимущества (Положительные особенности)

• Плавное изменение направления: основная функция. Это обеспечивает плавный и непрерывный поток материалов за углом, устраняя необходимость ручного толкания, перемещения поворотных столов или сложных роботизированных манипуляторов для простого изменения направления.

• Положительное управление мощностью («Живой ролик»): в отличие от гравитационных конвейеров, приводные ролики обеспечивают последовательное, контролируемое движение. Это обеспечивает нулевое накопление давления (ролики могут скользить под лентой, когда продукт остановлен, предотвращая противодавление и повреждение продукта) и предотвращает застревание предметов на повороте.

• Эффективность использования пространства: позволяет оптимально использовать площадь фабрики или склада, позволяя проектировать конвейерные линии вокруг планировки здания, а не только по прямым линиям.

• Бережное отношение к продуктам: изогнутая траектория и мягкий захват О-образных ремней обеспечивают более плавный переход, чем резкий, вынужденный поворот. Это особенно важно для предотвращения опрокидывания и потертостей продуктов.

• Средняя грузоподъемность: это его «золотая середина». Он достаточно прочен для большинства промышленных применений (коробки, бочки, поддоны) без чрезмерного проектирования и высокой стоимости системы для тяжелых условий эксплуатации.

• Относительно простая конструкция. Несмотря на то, что кольцевой ременный привод более сложен, чем гравитационный конвейер, он проще и экономичнее, чем системы с цепным приводом или линейным валом для применений средней сложности. Техническое обслуживание несложно и часто включает лишь замену изношенного ремня с уплотнительными кольцами.




Ограничения и особенности дизайна

• Требуется источник питания: он должен быть подключен к электричеству, что увеличивает эксплуатационные расходы и сложность установки по сравнению с вариантами без питания.

• Техническое обслуживание компонентов привода. Несмотря на простоту, двигатель, подшипники и уплотнительные ремни требуют периодического осмотра и технического обслуживания. О-образные ремни со временем могут растянуться, изнашиваться или порваться.

• Фиксированный радиус: кривая имеет заданный радиус. Крайне важно выбрать радиус, соответствующий размеру и длине ваших продуктов, чтобы предотвратить застревание или нестабильность.

• Не для всех типов грузов: лучше всего подходит для предметов с жестким и устойчивым основанием. Незакрепленные пакеты, очень мелкие предметы или продукты с неровным дном могут не транспортироваться должным образом и могут застрять.

• Более высокая первоначальная стоимость: значительно дороже, чем неприводной изогнутый роликовый конвейер из-за двигателя, компонентов привода и системы управления.




Сводная таблица: краткий обзор функций

Подводя итог, можно сказать, что изогнутый роликовый конвейер с кольцевым ремнем средней мощности является важным звеном, обеспечивающим гибкость и автоматизацию системы погрузочно-разгрузочных работ. Это оптимальное решение для надежного и эффективного перемещения широкого спектра продуктов среднего веса по углам, образующее основу современных, оптимизированных распределительных и производственных объектов.

Номер модели. -Внутренняя ширина стойки (Ш) -Высота стойки (В) -Радиус поворота (R) -Угол поворота (°)

Номер заказа. пример (единица измерения мм): CR300-600-500-900-90

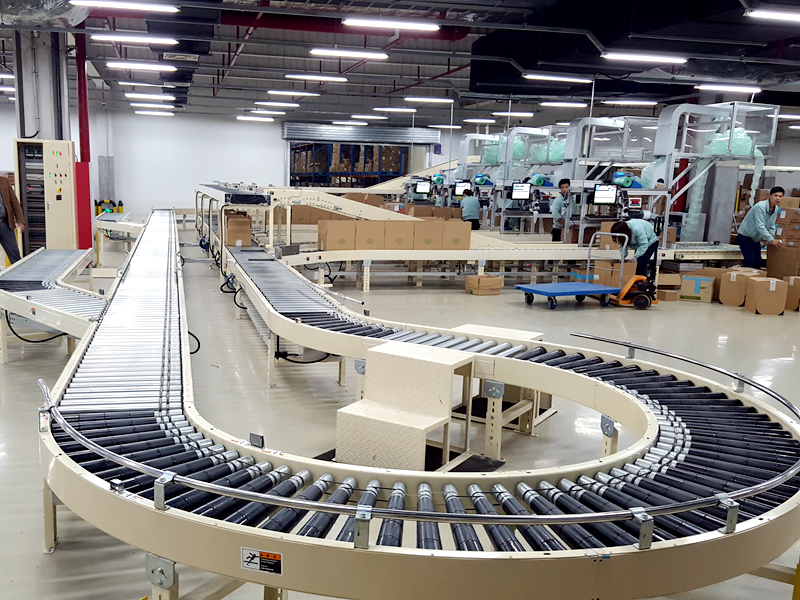

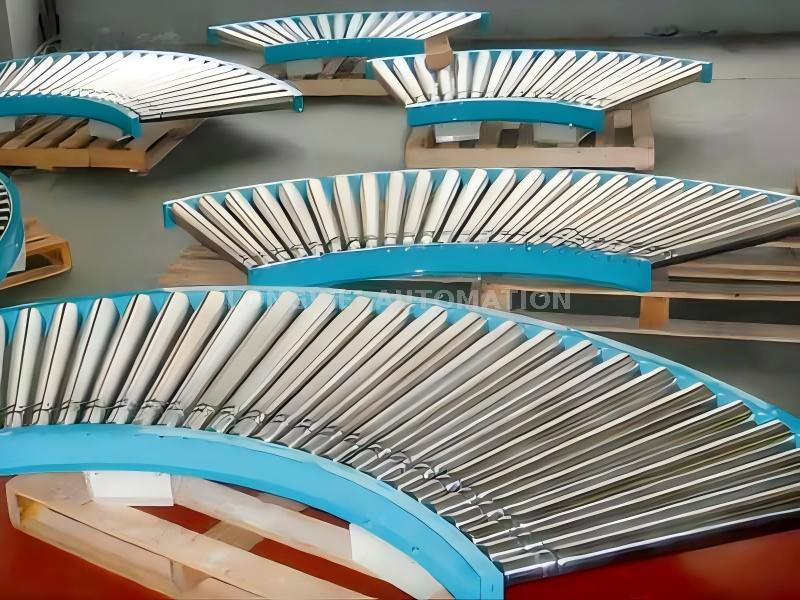

Некоторые изображения продуктов или приложений

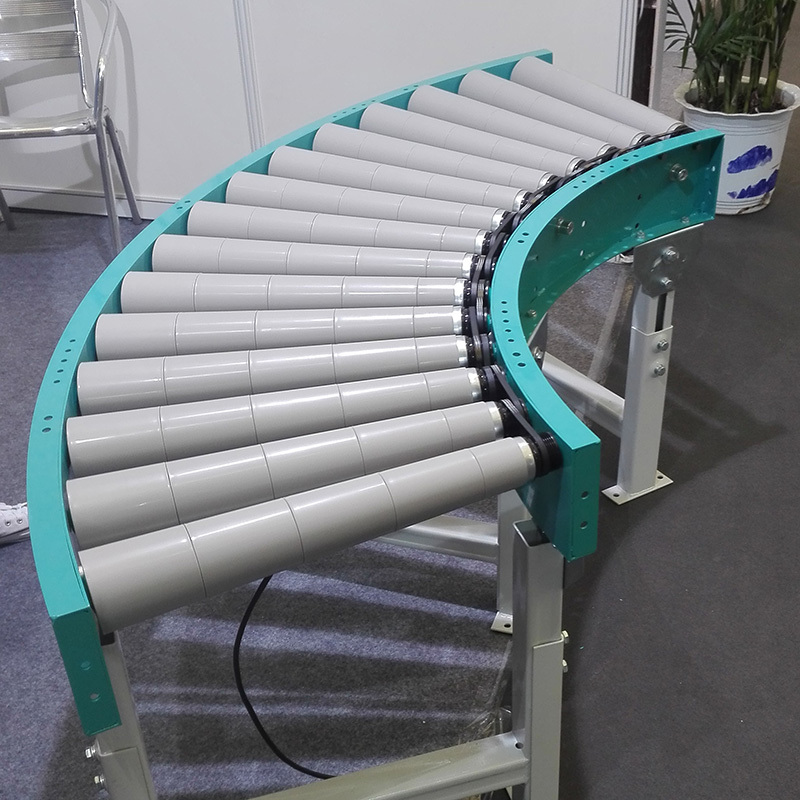

Изогнутый роликовый конвейер с поликлиновым ремнем
