| Власть: | |
|---|---|
| Напряжение: | |
| роликовый материал: | |
| приводная головка: | |
| форма трубки: | |
| Количество: | |
ДГБЛ50
RONWIN
HS Code: 8431390000
Ролик с приводом от двигателя (MDR) представляет собой каток с автономным приводом, объединяющий двигатель, редуктор и датчик. и разумно установить их в стальную трубку. Таким образом, система транспортировки не учитывает двигатель, цепь, промежуточный вал или другое вспомогательное оборудование. приводные элементы. Нет необходимости в громоздкой коробке передач. Просто установите ролик с приводом от двигателя на стойке и подключите кабель к источнику питания, и работа завершена. Система транспортировки представляет собой чище, плотнее, красивее, безопаснее и надежнее. Ролик с электроприводом широко применяется в пищевой промышленности, медицинском производстве, сборке электроники, аэропортовая логистика, почтовые услуги, дистрибуция и различные отрасли. Он встречается с разнообразными и автоматические потребности различных отраслей промышленности.
Бесщеточный двигатель постоянного тока (BLDC): основной источник питания катка. Ротор двигателя состоит из постоянных магнитов, а статор содержит многофазные обмотки. В отличие от коллекторных двигателей, он не имеет механических щеток или коллектора; работа достигается за счет электронной коммутации.
Планетарный редуктор: плотно интегрированный в заднюю часть двигателя, он преобразует высокую скорость и низкий крутящий момент двигателя в низкую скорость и высокий крутящий момент на выходном конце ролика. Это ключ к достижению высокой движущей силы.
Корпус ролика: служит конечным выходным и несущим компонентом, обеспечивая прямой контакт с транспортируемыми предметами. Поверхность может подвергаться различной обработке (резиновое покрытие, хромирование и т. д.) для адаптации к различным требованиям к трению.
Высокоточные подшипники и уплотнения: обеспечивают плавное вращение роликов и высокую степень защиты (например, IP65), подходят для суровых условий эксплуатации.
Встроенные датчики (обычно датчики Холла): определяют положение ротора двигателя, обеспечивая важные сигналы для электронной коммутации контроллера и формируя основу для точной обратной связи по скорости.
Внешний контроллер (обязательно): Это независимый электронный привод, отвечающий за:
Силовой привод: преобразует мощность постоянного тока в трехфазную мощность переменного тока, последовательно подавая ее на обмотки двигателя.
Регулирование скорости: точно контролирует скорость двигателя, получая внешнее аналоговое напряжение (например, 0–5 В), сигналы ШИМ или команды цифровой связи (например, RS485, CANopen, Modbus).
Управление функциями: обеспечивает выполнение сложных функций, таких как пуск/останов, вращение вперед/назад, торможение и управление положением (требуется энкодер).
Безопасность при низком напряжении и гибкий источник питания: безопасное напряжение 24 В/48 В исключает риски, связанные с высоким напряжением. Его можно напрямую питать от импульсных источников питания, аккумуляторных блоков или солнечных систем, что делает его особенно подходящим для мобильного оборудования (например, AGV), портативных устройств и сценариев сотрудничества человека и робота.
Высокая эффективность, энергосбережение и длительный срок службы. Бесщеточные двигатели имеют высокий КПД (обычно >85%), не имеют износа щеток и искр, обеспечивают гораздо более длительный срок службы, чем коллекторные двигатели, и минимальные затраты на техническое обслуживание.
Превосходное регулирование скорости и эффективность управления:
Широкий диапазон плавного регулирования скорости: широкий диапазон регулировки скорости (часто до 1:100 или выше), стабильный крутящий момент на низких скоростях и отсутствие проскальзывания.
Быстрый динамический отклик: быстрый запуск, остановка, ускорение и замедление, поддержка высокочастотных толчковых операций.
Высокоточная постоянная скорость: поддерживает постоянную скорость при изменении нагрузки с помощью контроллера.
Высокий пусковой крутящий момент и перегрузочная способность: конструкция редуктора обеспечивает увеличение крутящего момента от нескольких до сотен раз, что приводит к высокому пусковому моменту и сильной кратковременной перегрузочной способности.
Интеллектуальные и сетевые функции: легко интегрируется в ПЛК, промышленный компьютер или системы Интернета вещей через коммуникационные интерфейсы, обеспечивая централизованное управление, мониторинг состояния и анализ данных. Это основной компонент умных заводов.
Низкий уровень шума и низкий уровень электромагнитных помех: тихая работа со значительно меньшими электромагнитными помехами от электронной коммутации по сравнению с коллекторными двигателями.
Гибкие системы транспортировки и сортировки: интеллектуальные конвейерные линии и сортировщики посылок, требующие частого изменения скорости, запуска/остановки и обратного хода.
Мобильные роботы (AGV/AMR): служат прямым источником энергии для ведущих колес, обеспечивая точное движение и контроль скорости.
Чистые помещения пищевой, фармацевтической и электронной промышленности: безопасность при низком напряжении, отсутствие искр, простота очистки, соответствие высоким гигиеническим и взрывобезопасным требованиям.
Линии прецизионной сборки и контроля: прецизионные рабочие станции, требующие медленного, плавного и программируемого управления скоростью.
Специальное оборудование: сценическое оборудование, автоматизация выставочных экспозиций, лабораторные приборы и другие устройства, требующие тихого, управляемого привода.
Оборудование с батарейным питанием. Такие устройства, как роботы-уборщики и специальные транспортные средства, работающие от аккумулятора, выигрывают от своей высокой эффективности, продлевая время работы.
Номинальное напряжение: 24 В постоянного тока или 48 В постоянного тока (должно соответствовать контроллеру).
Номинальная мощность: общий диапазон от 10 Вт до 500 Вт.
Номинальный крутящий момент: определяется совместно мощностью двигателя и передаточным числом; параметр выбора сердечника (единица измерения: Нм).
Номинальная скорость: Скорость выходного вала после уменьшения; общий диапазон от 10 об/мин до 300 об/мин.
Коэффициент уменьшения: фиксированное значение, например, 3:1, 5:1, 10:1, 50:1 и т. д., определяющее выходную скорость и крутящий момент.
Метод управления:
Тип сигнала: управление скоростью ШИМ, управление скоростью аналогового напряжения, управление связью.
Элемент обратной связи: Стандартные датчики Холла (для коммутации и основного измерения скорости); дополнительный высокоточный энкодер (для регулирования положения/скорости с обратной связью).
Степень защиты: обычно IP54 или IP65, обеспечивающая пыле- и водонепроницаемость.
Механический интерфейс: тип выходного вала (гладкий вал, шпоночный паз, резьбовое отверстие) или метод фланцевого монтажа.
Основные три компонента:
Роликовый блок с бесщеточным мотор-редуктором.
Совместимый контроллер бесщеточного двигателя.
Подходящий источник питания постоянного тока (с достаточным запасом мощности).
Рассеяние тепла: Контролируйте повышение температуры двигателя и контроллера во время непрерывной работы с высокой нагрузкой. Некоторые модели оснащены корпусом двигателя с охлаждающими ребрами.
Расчет выбора: точно рассчитайте требуемый постоянный крутящий момент и пиковый крутящий момент на основе веса нагрузки, коэффициента трения, требований к скорости и требований к ускорению. Используйте эти расчеты для выбора мощности двигателя и передаточного числа.
Техническая поддержка: по сравнению с катками с прямым приводом переменного тока эта система более сложна. Часто требуется поддержка поставщика для настройки параметров контроллера, подключения и отладки.
Краткое введение

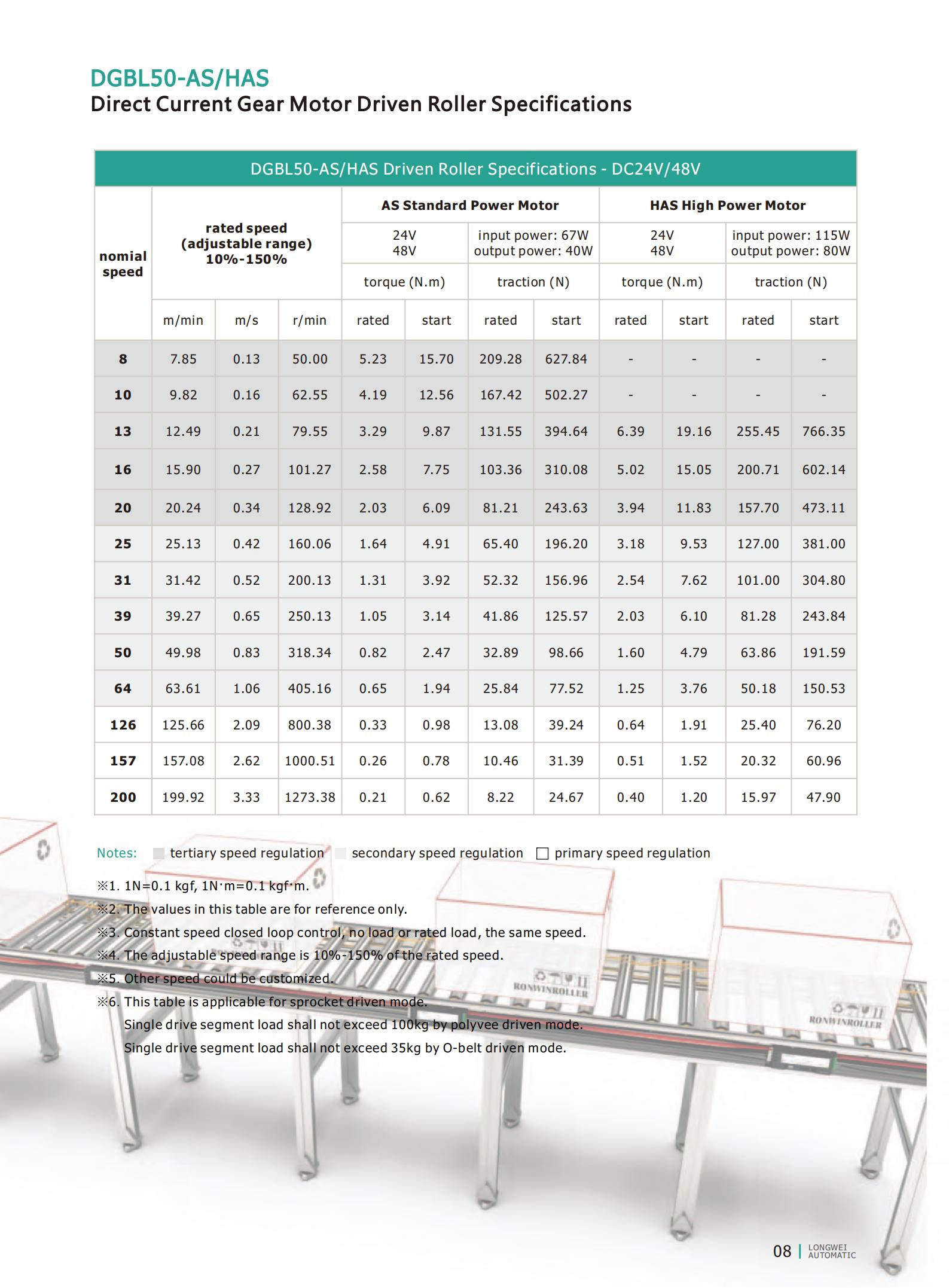

Ролик DGBL50 с приводом от двигателя постоянного тока приводится в движение двигателем постоянного тока и может выдерживать легкие, средние и высокие нагрузки с регулируемой скоростью.
Встроенный бесщеточный мотор-редуктор постоянного тока, согласованный с контроллером, с высокой эффективностью.
Дополнительные двигатели включают двигатель стандартной мощности AS и двигатель высокой мощности HAS.
Использует безопасное напряжение постоянного тока 24 В или 48 В.
Диапазон скоростей роликов 8–200 м/с.
10–150 % диапазона регулировки скорости.
Для реализации управления вводом-выводом, функций ZPA, RS485, EtherCAT и интернет-интерфейса было адаптировано несколько умных контроллеров.
Роликовая труба из оцинкованной или нержавеющей стали, длина по индивидуальному заказу.
Таким образом, ведомую головку ролика можно зафиксировать с помощью канавки или шкива, звездочки, зубчатого шкива, V-образного шкива или поликлинового шкива.
Интеллектуальное управление и простая установка.
| 1. кабель | 3. корпус переднего подшипника | 5. коробка передач | 7. стенка трубы | 9. концевой вал |
| 2. выходной конец вала | 4. мотор | 6. приспособление | 8. корпус заднего подшипника | 10. Чип Холла |

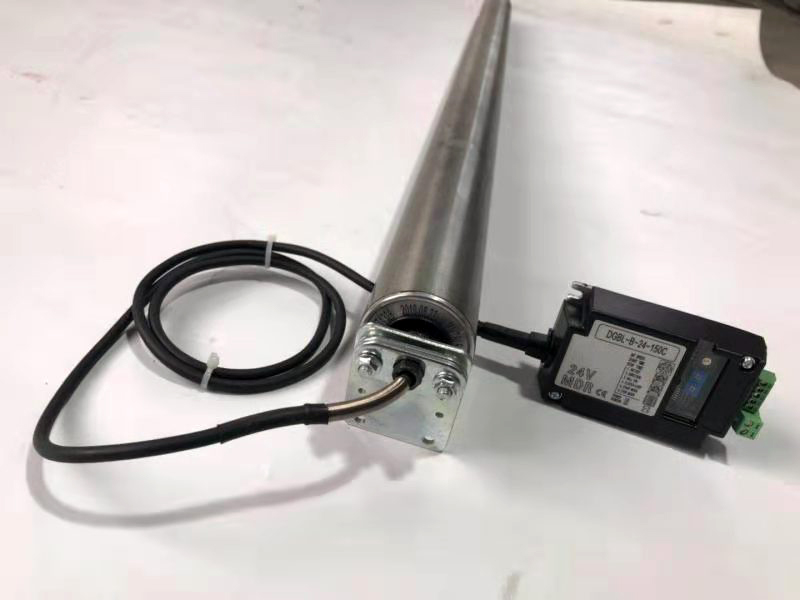

Поликлиновой шкив из оцинкованной стали с ременным приводом, ролик с приводом от двигателя, с контроллером и крепежным кронштейном
стальной поли-V шкив, ролик из оцинкованной стали с приводом от двигателя

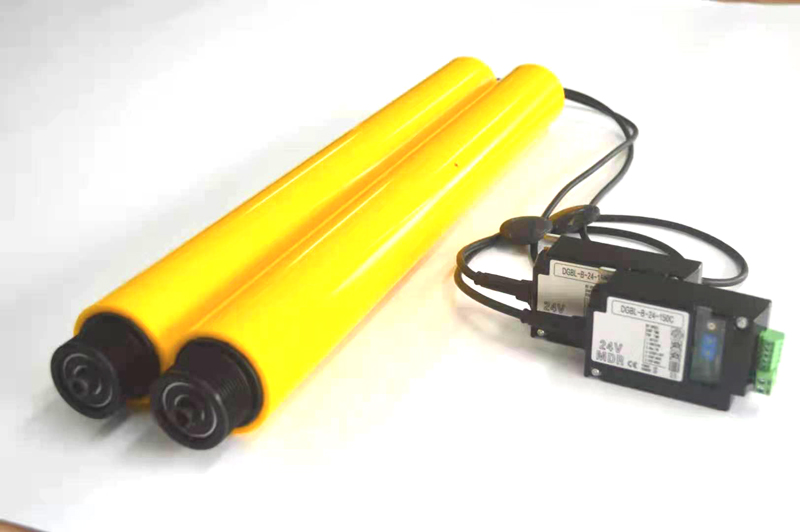

пластиковый шкив из поливинилхлорида с полиуретановым покрытием, стальной ролик с приводом от двигателя
каток с коническим приводом от двигателя и поли-V шкивом с новым контроллером
Каток с бесщеточным приводом и приводом от двигателя с регулируемой скоростью 24 В/48 В постоянного тока представляет собой образец мехатронной интеграции и интеллекта. Это уже не просто простой силовой компонент, а полноценная программируемая «ось движения». Его характеристики безопасности при низком напряжении, высокая эффективность и управляемость дают ему незаменимое преимущество в современных областях автоматизации, которые стремятся к гибкости, интеллекту и сотрудничеству человека и робота, особенно в сценариях мобильной автоматизации и точного управления. Выбор требует систематического рассмотрения по трем аспектам: механическая нагрузка, электрическая совместимость и требования к управлению.
