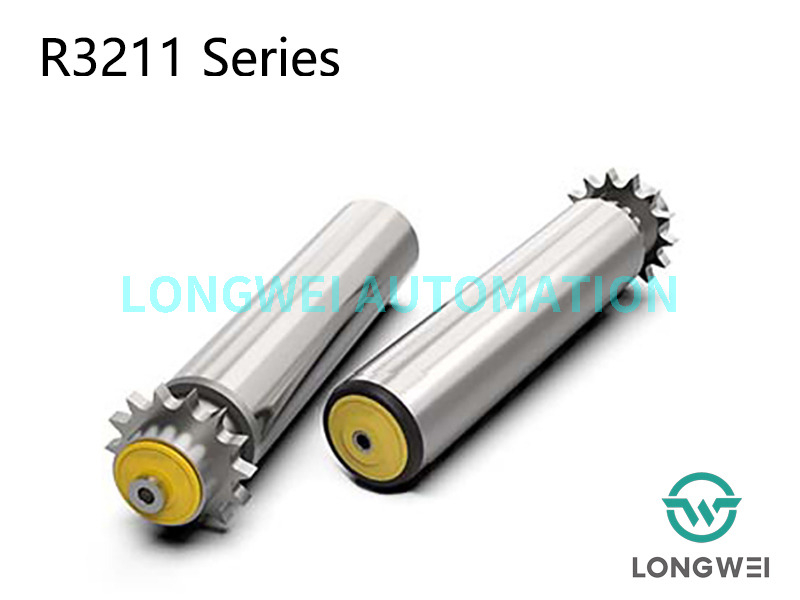

Однорядный накопительный конвейерный ролик со стальной звездочкой

R3211 Однорядная стальная звездочка с телескопической подачей накопительного конвейерного ролика

Основное определение и основные компоненты

Это специализированный ролик, используемый в накопительных конвейерных линиях. Термин «накопление» относится к способности позволять предметам останавливаться и накапливаться на конвейерной линии, не останавливая приводной механизм всей конвейерной системы. Он обеспечивает «накопление» и «высвобождение» предметов механическими средствами.

В основном он состоит из следующих компонентов.

Корпус ролика: Обычно изготовленный из стали, он обладает высокой прочностью и износостойкостью, что делает его пригодным для работы с большими нагрузками и в относительно жестких рабочих условиях (например, на линиях покраски или сушки).

Накопительный рукав: Это основной компонент, который включает функцию «накопления». Он встроен в конец цилиндра со звездочкой и опирается на силу тяжести транспортируемых предметов, создавая силу накопления за счет трения между накопительной втулкой и звездочкой.

Однорядная звездочка: Закрепленный на одном конце ролика, он соединяется с приводной цепью для передачи крутящего момента. «Одноцепочечный» относится к одному ряду зубцов, который имеет относительно простую структуру и используется для передачи однонаправленной мощности.

Принцип работы (как достигается функция накопления)

Суть его принципа работы заключается в переключении между состояниями «передачи» и «накопления».

Нормальное состояние транспортировки

• Приводная цепь приводит в движение звездочки всех роликов, заставляя тела роликов вращаться вместе.

• В этот момент торсионная пружина внутри ролика затягивается, передавая усилие от корпуса ролика к внешней втулке.

• Рукав соответственно вращается, перемещая находящиеся на нем предметы вперед за счет трения.

Состояние накопления (остановка/накопление)

• Когда предмет заблокирован в определенной точке линии (например, стопором или предметом впереди), он перестает двигаться вперед.

• Поскольку втулка «застревает» предметом и не может вращаться, приводная цепь продолжает приводить в движение корпус ролика, чтобы он продолжал вращаться.

• В этот момент между телом ролика и втулкой возникает разница скоростей. Эта разница скоростей приводит к срабатыванию внутренней торсионной пружины (т. е. пружина ослабевает или проскальзывает), прекращая передачу мощности.

• В результате корпус ролика вращается на холостом ходу, в то время как внешняя втулка остается неподвижной, что позволяет предметам останавливаться и накапливаться на втулке. Трение между предметами и неподвижной втулкой является трением скольжения.

Состояние выпуска

• Когда блокировка впереди устранена, накопленные предметы позади теряют сопротивление.

• Вращающая сила корпуса ролика снова сжимает торсионную пружину, передавая мощность на втулку.

• Рукав начинает вращаться, возобновляя подачу предметов вперед.

Основные характеристики

• Накапливающий ролик серии R3211 со стальной звездочкой и цепным приводом представляет собой типичный накопительный валик с телескопической подачей, мощность накопления зависит от веса нагрузки и автоматически регулируется в некотором масштабе. Прецизионный шарикоподшипник, корпус подшипника из полимера и торцевая крышка образуют подшипниковый узел, работающий плавно и бесшумно.

• Торцевая крышка ролика хорошо противостоит пыли и брызгам воды в рабочей среде.

• В качестве ведомой головки используется стальная звездочка, она более долговечна.

• Обычно подходящий вес транспортируемых товаров составляет 10–30 кг.

• Диапазон рабочих температур роликов от -5℃ до +40℃.

Схема однорядного стального накопительного конвейерного ролика серии R3211

Размеры серии R3211 с установкой с внутренней резьбой

Типичные применения

Этот тип роликов широко используется в накопительных конвейерных системах в различных отраслях промышленности, особенно в тех случаях, когда предъявляются особые требования к грузоподъемности и условиям окружающей среды.

Автомобильная промышленность: Конвейерные линии в цехах покраски кузовов и сборочных цехах.

Производство бытовой техники: линии сборки и тестирования такой продукции, как стиральные машины, холодильники и кондиционеры.

Тяжелая логистика и складирование: Накопление и транспортировка поддонов и контейнеров.

Промышленные сушильные шкафы и линии нанесения покрытий: конвейерные применения, требующие устойчивости к высокотемпературным средам.
