| материал: | |
|---|---|
| Способ монтажа: | |
| Обработка поверхности: | |
| Тип вала: | |
| Количество: | |

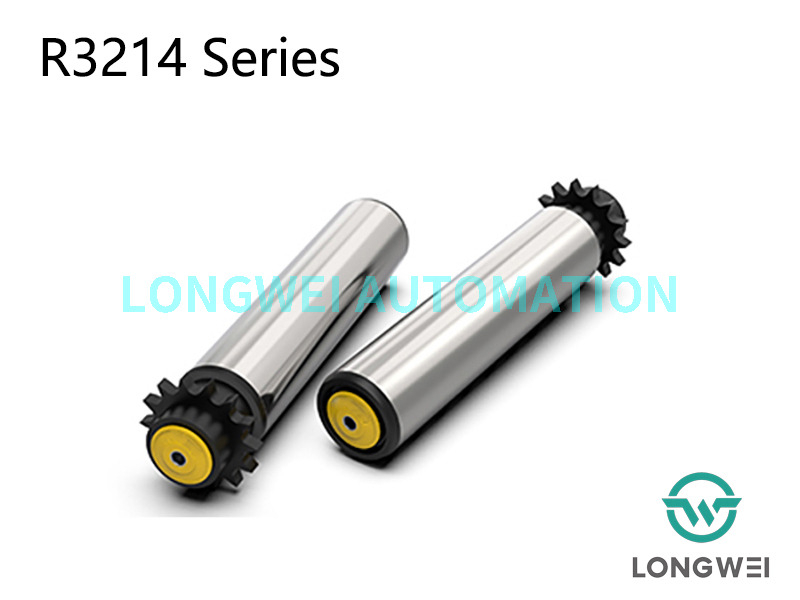

Р3214
RONWIN
HS Code: 8431390000
Однорядный накопительный конвейерный ролик с полимерной звездочкой представляет собой высокопроизводительный специализированный ролик, который объединяет функции передачи мощности и накопления/буферизации. Он приводит все ролики в синхронное вращение через общий приводной вал, используя уникальную звездочку из полимера (конструкционного пластика) и накопительный механизм для обеспечения плавной транспортировки материала, принудительного накопления и сброса давления на линии передачи. Это ключевой компонент современных модульных конвейерных систем, особенно на сборочных, упаковочных и сортировочных линиях, обрабатывающих легкие и средние грузы.
Типичный ролик накопительного конвейера с телескопической подачей, мощность накопления зависит от нагрузки и автоматически изменяется в некотором масштабе.
Важнейшее значение имеет подшипниковый узел, который состоит из прецизионного шарикоподшипника, полимерного корпуса подшипника и торцевой крышки. Это не только хороший внешний вид, но и плавная и бесшумная работа.
В рабочем положении торцевая крышка валика хорошо противостоит пыли и брызгам воды.
По сравнению со стандартными стальными звездочками в качестве приводного элемента используются высокопроизводительные полимерные звездочки, что приводит к снижению рабочего шума.
Вес транспортируемого товара обычно составляет 10-30 кг.
Диапазон температур от -5°C до +40°C.
Трубка Mматериальный | Д × Т | Вал | L | Sракета |
Сталь, нержавеющая сталь | 50×1,5 | 12/15 | Л=Ш+41 | 08Б14Т |
Сталь, нержавеющая сталь | 60×2,0 | 12/15 | Л=Ш+41 | 08Б14Т |
Звездчатый привод: каждый ролик оснащен полимерной звездочкой на одном конце. Общая цепь зацепляет все роликовые звездочки и приводится в движение одним приводным двигателем (обычно установленным на конце конвейера). Это обеспечивает синхронное вращение всего ряда роликов в одном направлении и с одинаковой скоростью, обеспечивая стабильную толкающую силу.
Функция накопления: Специальная фрикционная муфта или механизм обгонной муфты встроены в звездочку или роликовый подшипник. Когда заготовка на линии останавливается из-за препятствия (например, стопора, занятого последующего процесса), ролик в этом затрудненном положении может автоматически прекратить вращение или работу на холостом ходу под действием своей внутренней муфты, в то время как другие свободные ролики продолжают приводиться в движение цепью.
Сброс давления: между остановленным роликом и все еще вращающейся звездочкой возникает трение скольжения, тем самым устраняя постоянное давление заготовки на переднее препятствие. Это предотвращает деформацию заготовки, ее повреждение и «пробки» на линии.
| Особенность | Преимущества и описание |
|---|---|
| Полимерная звездочка | Легкий вес: снижает общий вес и нагрузку на привод, экономя энергию. Низкий уровень шума: более тихая работа по сравнению с металлическими звездочками. Самосмазывающийся/коррозионностойкий: подходит для влажных, чистых или слабокоррозионных сред. Износостойкость: высококачественные инженерные пластмассы (например, нейлон, ПОМ) обеспечивают срок службы. |
| Принудительный синхронный привод | Стабильная тяга: все ролики приводятся в движение цепью, обеспечивая постоянную силу транспортировки. Подходит для толкания более тяжелых грузов или предметов с неровным дном. Гибкая компоновка: положение приводного вала является гибким, что позволяет проектировать конвейеры на большие расстояния. |
| Накопление с нулевым давлением | Защищает детали: Предотвращает повреждение продукта (например, деформацию коробки, царапины продукта) от взаимного сжатия в зоне накопления. Уменьшает засоры: создает естественную буферизацию на производственной линии, выравнивая разницу в темпах работы между рабочими станциями. Уменьшает нагрузку на двигатель: Нагрузка системы автоматически снижается во время накопления, когда некоторые ролики останавливаются. |
| Модульная конструкция | Простота установки и обслуживания: стандартные размеры позволяют быстро заменять отдельные ролики. Хорошая совместимость с системой: может быть легко интегрирован в существующие системы цепных или ленточных конвейеров в качестве накопительной секции. |
| Подходящая нагрузка | В первую очередь для легких и средних грузов, таких как картонные коробки, контейнеры, легкие поддоны, пластиковые контейнеры, комплектующие и т. д. |
Упаковочные линии: Формирует буферный накопитель перед упаковщиками, этикетировщиками или укладчиками на поддоны, чтобы обеспечить бесперебойный технологический процесс.
Сборочные линии: временно хранят заготовки перед сборочными станциями, позволяя операторам работать в своем темпе, обеспечивая «поточный поток» или гибкое производство.
Сортировочные системы: Служит секцией накопления очереди перед пунктами сортировки, обеспечивая упорядоченную работу сортировщиков.
Станции контроля и доработки: обеспечивают места временного хранения для проверки качества и ручной перепроверки.
Пищевая, фармацевтическая, электронная промышленность: подходит для чистых помещений, требующих гигиены и устойчивости к коррозии, благодаря чистым и антикоррозийным свойствам полимерного материала.
по сравнению со стандартными приводными роликами (без накопления): стандартные ролики не могут обеспечить накопление при нулевом давлении. Препятствие вперед приводит к застреванию всей линии или сильному сжатию заготовки.
по сравнению с накопительными роликами с многорядной звездочкой: однорядная конструкция более экономична и компактна, подходит для более узких путей транспортировки или более легких грузов. Многорядные (двух/тройные) конструкции обеспечивают большую движущую силу и устойчивость при работе с более широкими и тяжелыми грузами.
По сравнению с накопительными роликами без привода (гравитационными): ролики без привода полагаются на гравитацию или внешнюю силу для перемещения предметов и не могут обеспечить активную транспортирующую силу на горизонтальных линиях. Эффект их накопления зависит от собственного сопротивления вращению роликов.
Однорядный накопительный конвейерный ролик с полимерной звездочкой представляет собой гениальное инженерное решение, позволяющее решить проблемы балансировки линейного потока и буфера. Он сочетает в себе цепной привод с гибким накопительным механизмом на основе сцепления и оптимизирует производительность, стоимость и долговечность за счет использования полимерных звездочек. Для автоматизированных систем погрузочно-разгрузочных работ, требующих синхронной транспортировки и контролируемого накопления на горизонтальных или слегка наклонных линиях, этот продукт является надежным и эффективным выбором основного компонента.
