DGBL50A
RONWIN
HS Code: 8431390000

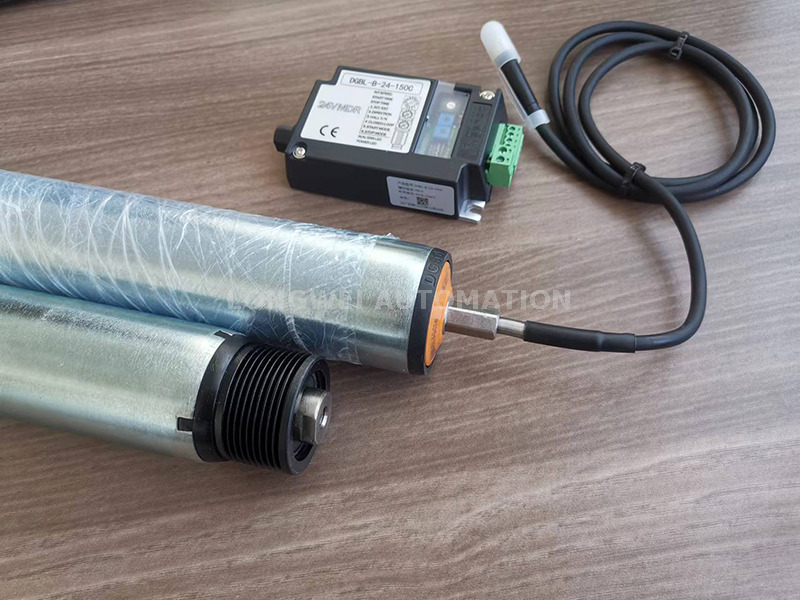

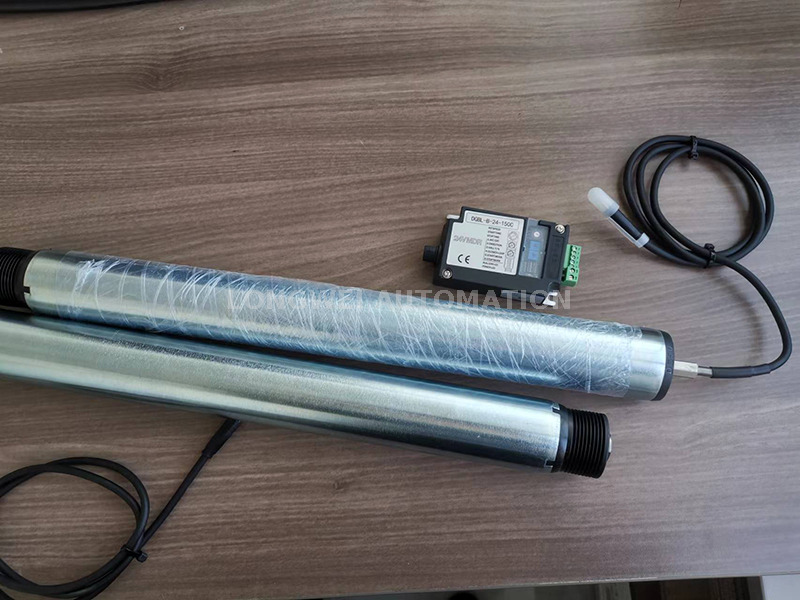

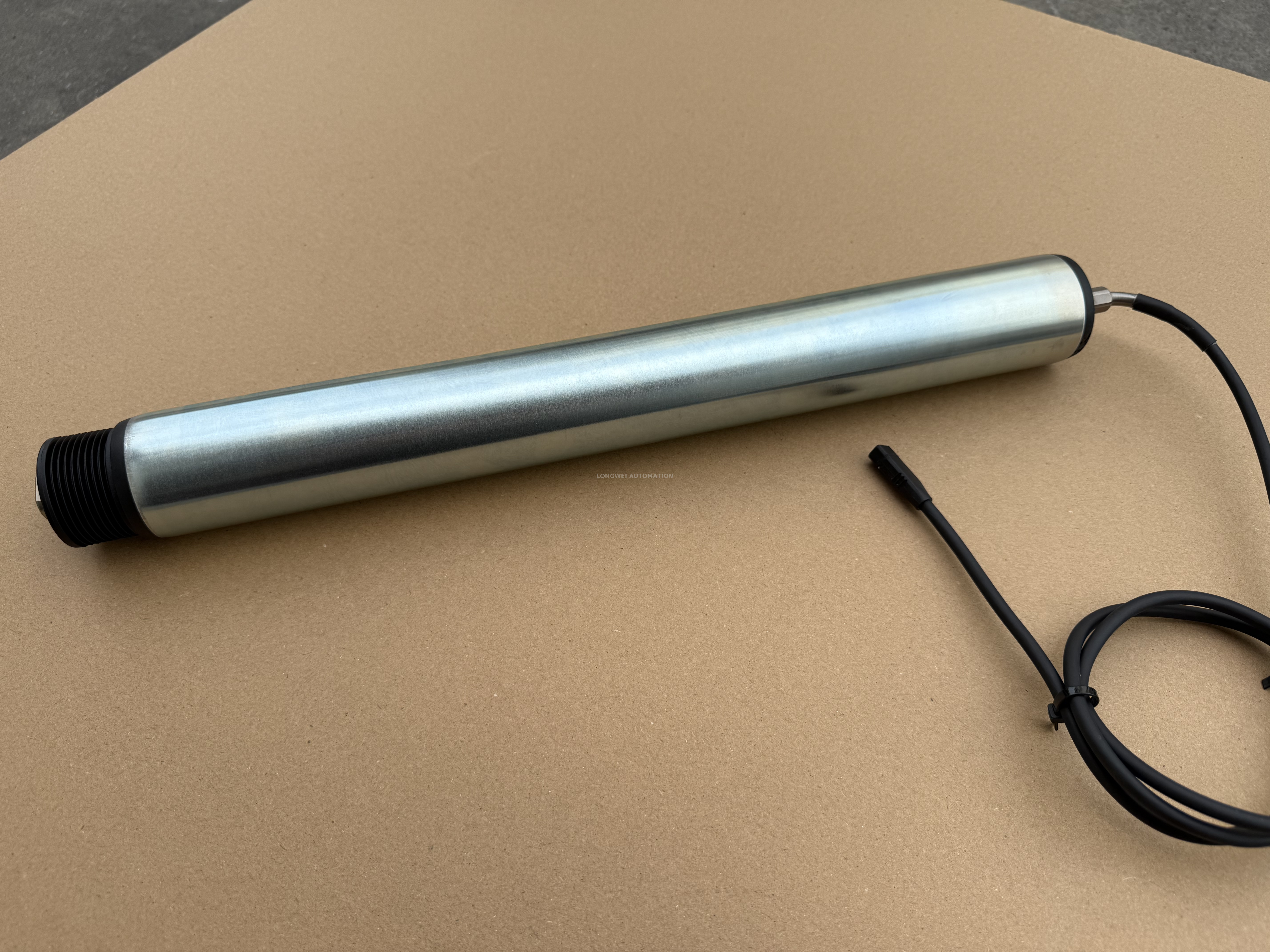

Моторный ролик (MDR)-это самостоятельный конвейер-валик, который интегрирует двигатель, механизм редуктора и датчики в надежной стальной трубе. Этот интегрированный дизайн устраняет необходимость во внешних двигателях, цепях, промежуточных валах или других компонентах вспомогательного привода, тем самым упрощая архитектуру системы и уменьшая сложность установки. Компактный форм -фактор устраняет требование для громоздких редукторов внешних передач.
Чтобы развернуть, просто установите MDR на рамке конвейера и подключите его к источнику питания через кабель. Результатом является упорядоченная система передачи, которая предлагает повышенную чистоту, более высокую плотность упаковки, улучшенную эстетику, а также большую безопасность и надежность.
МДР широко используются в различных отраслях, таких как пищевая переработка, фармацевтическое производство, электронная сборка, логистика аэропорта, почтовые услуги и распределительные центры. Они эффективно поддерживают растущий спрос на автоматизацию и Индивидуальные конверты решений в различных промышленных приложениях.

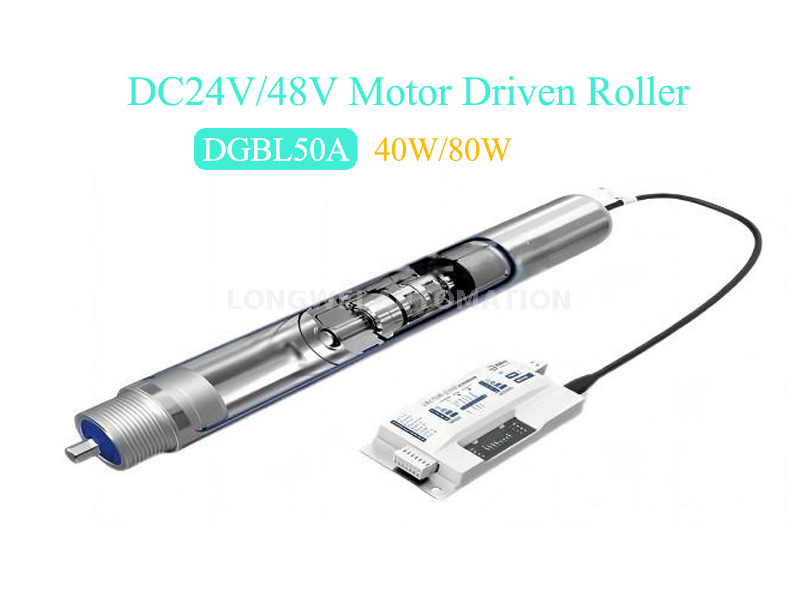

Моторный привод DGBL50A моторного привода легко регулировать скорость и высокую производительность, подходит для тяжелой, средней и легкой нагрузки.
Встроенный высокоэффективный двигатель с прямым бесщеточным редуктором, Сильная мощность и работает гладко. Сопутствующий контроллер используется для достижения точного управления, что делает операцию более удобной.
Выходной крутящий момент является необязательным, стандартный тип мощности, высокий тип мощности и высокий тип крутящего момента для различных требований к загрузке.
Принимает напряжение безопасности DC24V или DC48V.
Скорость 0,87 м/мин-120 м/мин, регулируемый диапазон скорости 8,7%-100%.
Несколько интеллектуальных контроллеров адаптированы для реализации управления IO, функций ZPA, с интерфейсом связи RS485, Profinet, Ethernet, CC-Link и Modbus TCP и т. Д.
Простая установка для достижения интеллектуального управления.
| 1. Кабель | 3. Фронт -подшипник корпус | 5. коробка передач | 7. Трубная стена | 9. Конец вала |
| 2. вала на выходе | 4. Мотор | 6. приспособление | 8. Корпус заднего подшипника | 10. Холл Чип |
линейная скорость | скорость Регулируемый диапазон 8,7% -100% м/мин | S1 Рабочий режим (40 Вт) | S2 Рабочий режим (50 Вт) | максимум нагрузка (одинокий раздел) | максимум приводится в движение роллер (ПК) | ||||||
| крутящий момент (н.м) | тяга (n) | крутящий момент (н.м) | тяга (n) | ||||||||
| рейтинг | начинать | рейтинг | начинать | рейтинг | начинать | рейтинг | начинать | ||||
| 10 | 0,87-10 | 5.5 | 30.3 | 220 | 1210 | 7.11 | 39 | 284 | 1420 | 400 | 20 |
| 14 | 1.22-14 | 3.98 | 21.9 | 159.2 | 875.6 | 5.12 | 28.2 | 205 | 1025 | 370 | 20 |
| 22 | 1.91-22 | 2.8 | 15.4 | 112 | 616 | 3.48 | 19.1 | 139 | 695 | 300 | 18 |
| 26 | 2.26-26 | 2.4 | 13.2 | 96 | 528 | 2.98 | 16.4 | 119 | 595 | 250 | 16 |
| 36 | 3.13-36 | 1.7 | 9.4 | 68 | 374 | 2.15 | 11.8 | 86 | 430 | 160 | 16 |
| 51 | 4.43-51 | 1.20 | 6.6 | 48 | 264 | 1.5 | 8.3 | 60 | 300 | 120 | 14 |
| 60 | 5.22-60 | 1.02 | 5.6 | 40.8 | 224.4 | 1.29 | 7.1 | 52 | 260 | 120 | 12 |
| 83 | 7.22-83 | 0.74 | 4.1 | 29.6 | 162.8 | 0.92 | 5.1 | 37 | 185 | 60 | 12 |
| 120 | 10.44-120 | 0.51 | 2.8 | 20.4 | 112.2 | 0.64 | 3.5 | 26 | 130 | 40 | 12 |
линейная скорость | скорость Регулируемый диапазон 8,7% -100% м/мин | S1 Рабочий режим (40 Вт) | S2 Рабочий режим (50 Вт) | максимум нагрузка (одинокий раздел) | максимум приводится в движение роллер (ПК) | ||||||
| крутящий момент (н.м) | тяга (n) | крутящий момент (н.м) | тяга (n) | ||||||||
| рейтинг | начинать | рейтинг | начинать | рейтинг | начинать | рейтинг | начинать | ||||
| 10 | 0,87-10 | 9.5 | 52.5 | 380 | 2090 | 10.6 | 53 | 424 | 2120 | 550 | 24 |
| 14 | 1.22-14 | 6.8 | 37.4 | 272 | 1496 | 7.68 | 38.4 | 307.2 | 1536 | 500 | 24 |
| 22 | 1.91-22 | 4.7 | 25.8 | 188 | 1034 | 5.36 | 26.8 | 214.4 | 1072 | 440 | 22 |
| 26 | 2.26-26 | 4.1 | 22.6 | 164 | 902 | 4.6 | 23 | 184 | 920 | 350 | 20 |
| 36 | 3.13-36 | 2.9 | 16 | 116 | 638 | 3.3 | 16.5 | 132 | 660 | 200 | 18 |
| 51 | 4.43-51 | 2.0 | 11 | 80 | 440 | 2.3 | 11.5 | 92 | 460 | 180 | 18 |
| 60 | 5.22-60 | 1.75 | 9.6 | 70 | 385 | 1.97 | 9.85 | 78.8 | 394 | 150 | 16 |
| 83 | 7.22-83 | 1.3 | 7.2 | 52 | 286 | 1.42 | 7.1 | 56.8 | 284 | 70 | 15 |
| 120 | 10.44-120 | 0.88 | 4.8 | 35.2 | 193.6 | 0.98 | 4.9 | 39.2 | 196 | 50 | 15 |
Примечание: █3-этажное сокращение передачи █ 2-этажное сокращение передачи
S1 Рабочий режим - подлежащий непрерывной транспортировке материалов, такой как ремни -конвейеры.
Рабочий режим S2-подходящий для прерывистой транспортировки материала, такой как передача типа коробки.
Переключите рабочую режим S1/S2 через функцию DIP -переключателя контроллера.
※ 1. 1n = 0,1 кгф, 1n · m = 0,1 кгф · м.
※ 2. Значения в этой таблице предназначены только для справки. Нагрузка сегмента одного привода не должна превышать 200 кг в режиме Poly-V-управляемого.
※ 3. Постоянная скорость управления с закрытой петлей, без нагрузки или номинальной нагрузки, та же скорость.
※ 4. Регулируемый диапазон скорости составляет 8,7% -100% от номинальной скорости.
※ 5. Другая скорость может быть настроена. Для более высокой скорости, пожалуйста, обратитесь к DGDD Direct Drive Roller.
※ 6. Эта таблица применима для режима управляемого звездочки.
Нагрузка сегмента одного привода не должна превышать 200 кг в режиме Poly-V-управляемого.
Нагрузка сегмента одного привода не должна превышать 35 кг в режиме управляемого O-выстрелом.
※ 7. Максимальная нагрузка и допустимый максимальный ролик: из -за различий в фактическом использовании сайта каждым клиентом, такими как уровень установки роликов, центральный шаг роликов, область контакта между товарами ' внизу и ролики и т. Д., Представленные здесь данные предназначены только для справки и предложения. Требуются более точные измерения, пожалуйста, общайтесь с продажами в отношении фактических условий труда.
Советы: Питание питания переключателя одного ролика привода двигателя должно быть выбрано в зависимости от мощности ролика привода двигателя.

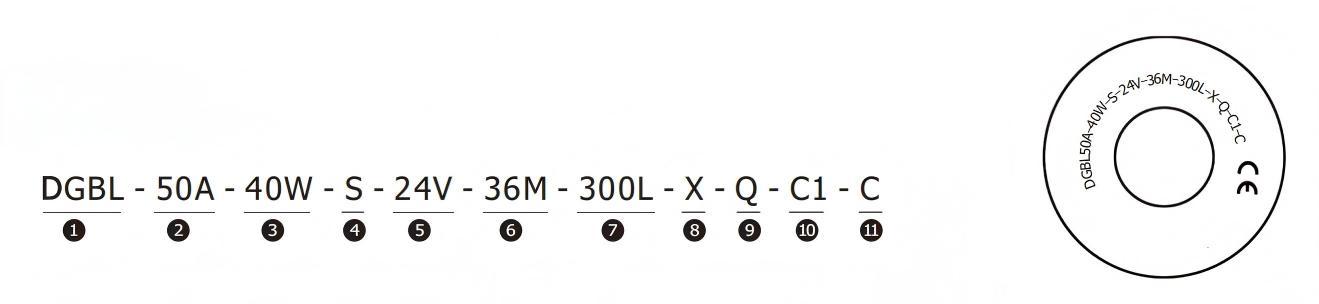

| ① Тип ролика: Direct Curance Drive Drive Roller | ⑦ Длина тела ролика: 300 мм (индивидуально) |
| ② Роллер диаметр: Диаметр 50 мм | ⑧ Материал роликового тела: X: Углеродная сталь, цинковое покрытие P: Pu Cotating JT: резиновый рукав JZ: резиновая задержка S3: SUS304 JP: ПВХ рукав JG: Силиконовый рукав |
③ Моторная мощность: 40 Вт, 50 Вт (стандартный мотор) 80 Вт, 100 Вт (усиленный мотор) | ⑨ Режим привода: Q: Poly-V V: V-образная Т: ремень ГРМ E: Пояс уплотнительного кольца O: Grooved L: звездочка #: Книнглинг Я: Простая u: в форме барабана ZT: конический рукав |

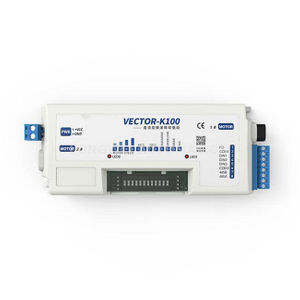

④ Тип контроллера: S100, P100, K100, H100 | ⑩ Выходной конец: C1: φ12 HEX 11 C2: M12 HEX 11 |
| ⑤ Напряжение мощности: DC24V, DC48V | ⑪ Конец вала: C1: φ12 Hex 11 N: M8 Женская нить |
| ⑥ Линейная скорость: 10, 14, 22, 26, 36, 51, 60, 83, 120 |
Примечание:
※ Анаправляется Другое напряжение или ролик.
※ Специальное требование: пыльно -протешенное и водонепроницаемое (IP65) - HS, электронный тормоз или механический тормоз - Z,
пружинный нагруженный вал - tx.
※ Корпус ролика конического ролика - углеродистая сталь или нержавеющая сталь.

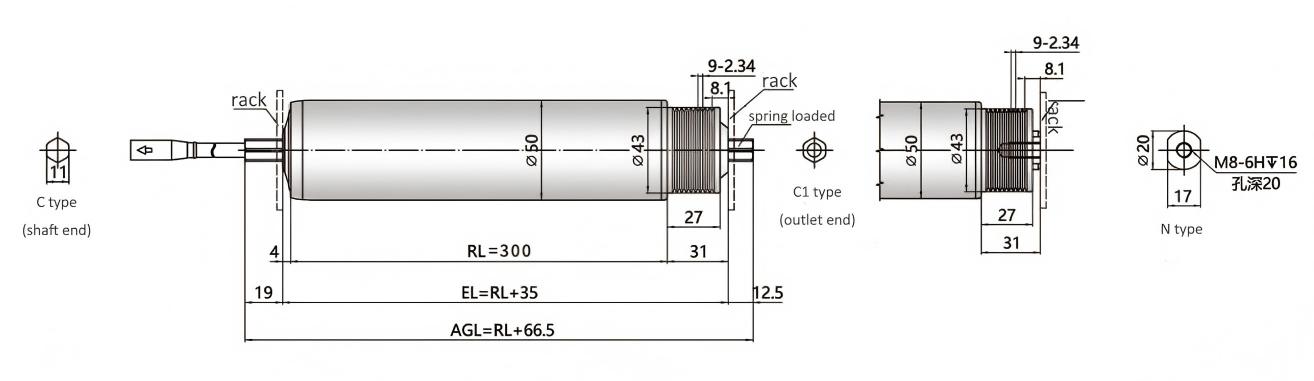

※ RL = Длина ролика EL = длина монтажа AGL = Длина вала
★ Простой ролик: 50*1,5 мм стальная трубка, углеродистая сталь, хромированная и нержавеющая сталь 304 являются дополнительными.
Конец вала: C тип пружинного вала по умолчанию, без водонепроницаемой функции.

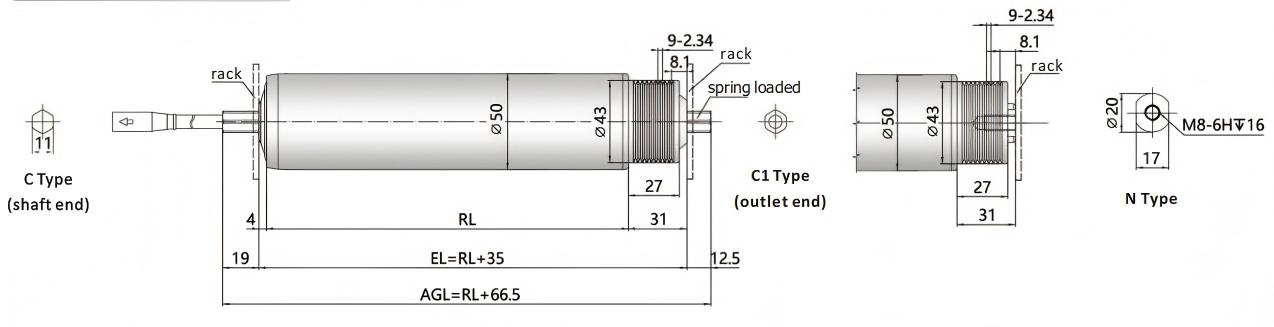

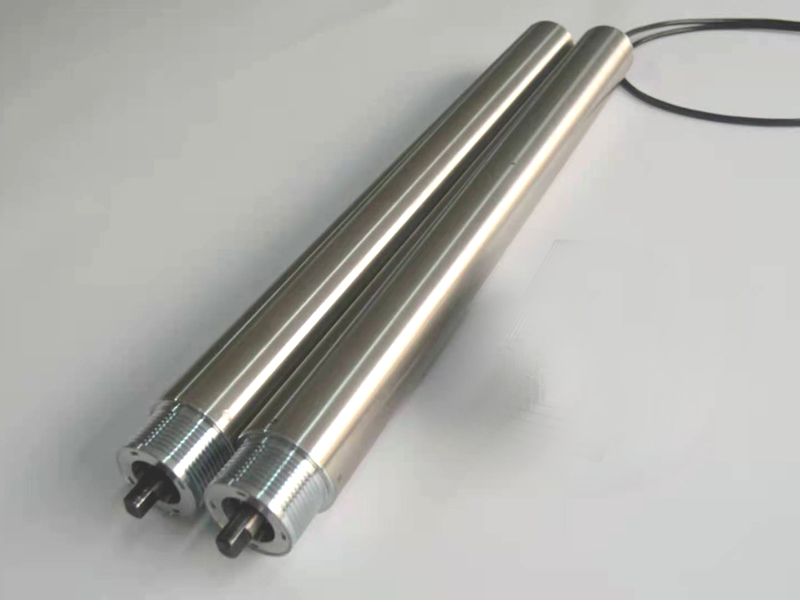

★ Poly-V:
① SUS304 Шкив, сплав Стальной шкивы и полимерный шкив являются дополнительными, 9 канавки для PJ Belt.
② Нагрузочная емкость ролика зависит от расположения передачи и типа ремня поли-V. Когда используется меньше приводных роликов или когда используется 3PJ или даже 4PJ-ремень поли-V, грузоподъемность высока; И наоборот, это низко.
③ Макс. Нагрузка может достигать 200 кг. Если нагрузка превышает 100 кг, необходимо выбрать шкив из сплава. Примечание. OD50 по умолчанию, загруженный вал, без водонепроницаемой функции.

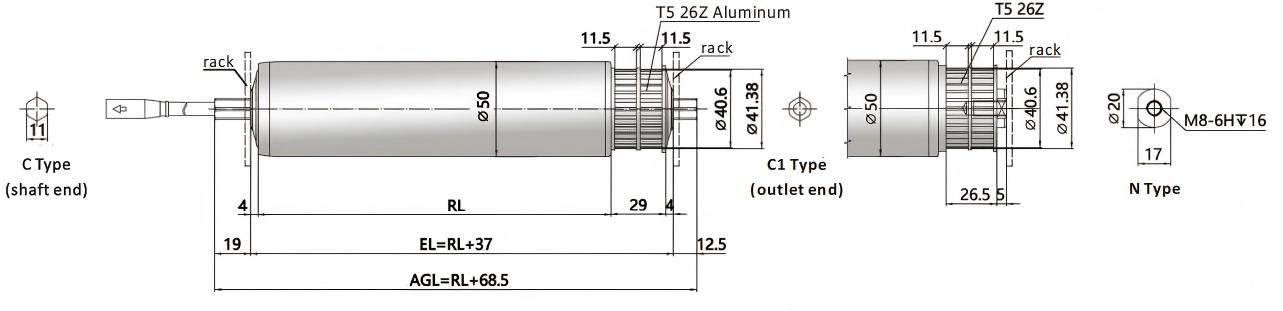

★ Зубный ремень:
① Зубные ремни могут эффективно предотвратить скольжение. На приведенном выше рисунке показан формованный зубчатый зубчатый шкив с нейлоновым зубцом, с двумя канавками, типом T5 с 26 зубами. Специальные требования могут быть настроены для технических характеристик. Доступные материалы включают алюминиевый сплав, нержавеющая сталь и инженерные пластиковые шкивы.
② Нагрузочная емкость ролика определяется расположением передачи и типом зубчатого ремня. Как правило, грузоподъемность для зоны передачи может достигать 100 кг.

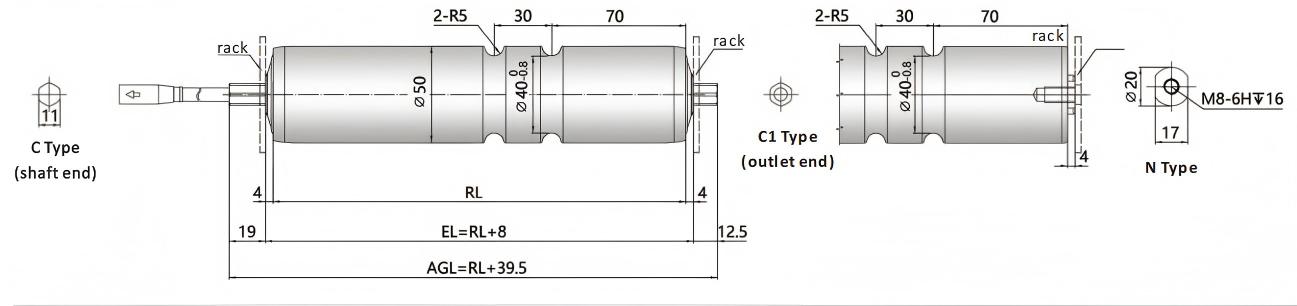

★ Grooved:
① Ролики Grooved подключены к уплотнительным кольцам Pu, поэтому он очень и подходит для применения света.
② Крутящий момент быстро распадается. Один моторный ролик может управлять только 7-8 пассивными роликами. В сингле Передача подразделения, вес одного куска товаров не должен превышать 35 кг.
Примечание. Когда конечный вал ролика Grooved нагружен пружинный тип, свяжитесь с нашей компанией для грамотные размеры.

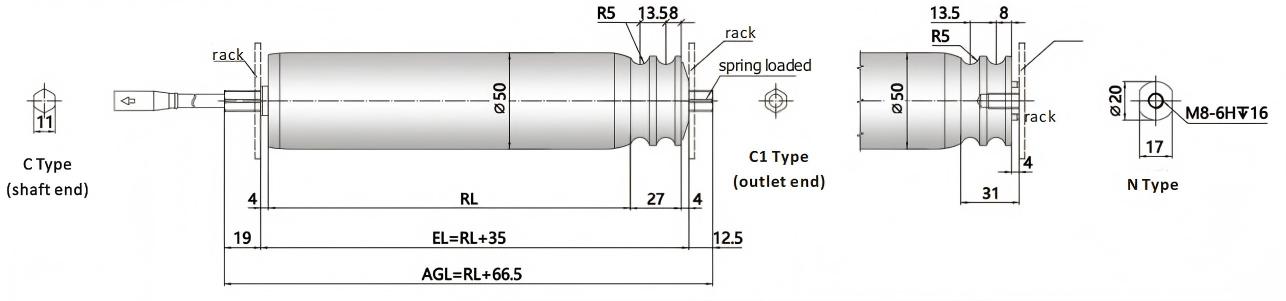

★ Шкив с уплотнительным кольцом:
① Шкив с уплотнительным кольцом, произведенный плесенью, связан с уплотнительным кольцом, так что он очень довольно и подходит для применения света.
② Крутящий момент быстро распадается. Один моторный ролик может управлять только 7-8 пассивными роликами. В Единственная конверка, вес одного куска товаров не должен превышать 35 кг.

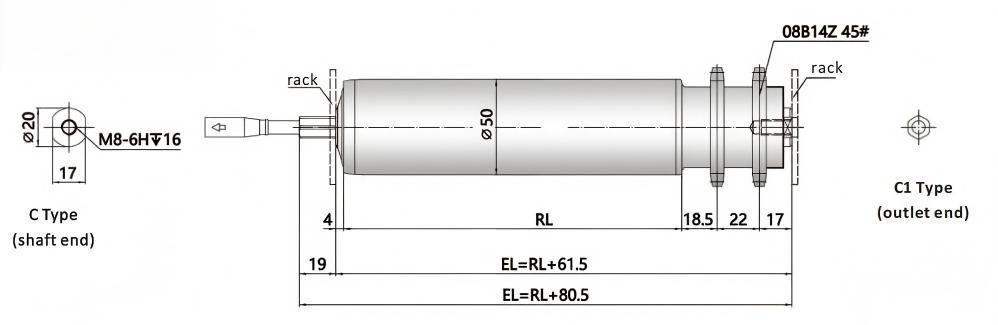

★ Sprocket:
① Подходит для тяжелой передачи, общий номер модели звездочки составляет 08B14T, одно рядовой или двойной ряд. Углеродная сталь или нержавеющая сталь 304 являются дополнительными.
② Затухание крутящего момента является значительным. Чтобы достичь наилучшей производительности передачи, двойной диск должен быть расположен в средней части конвейера.

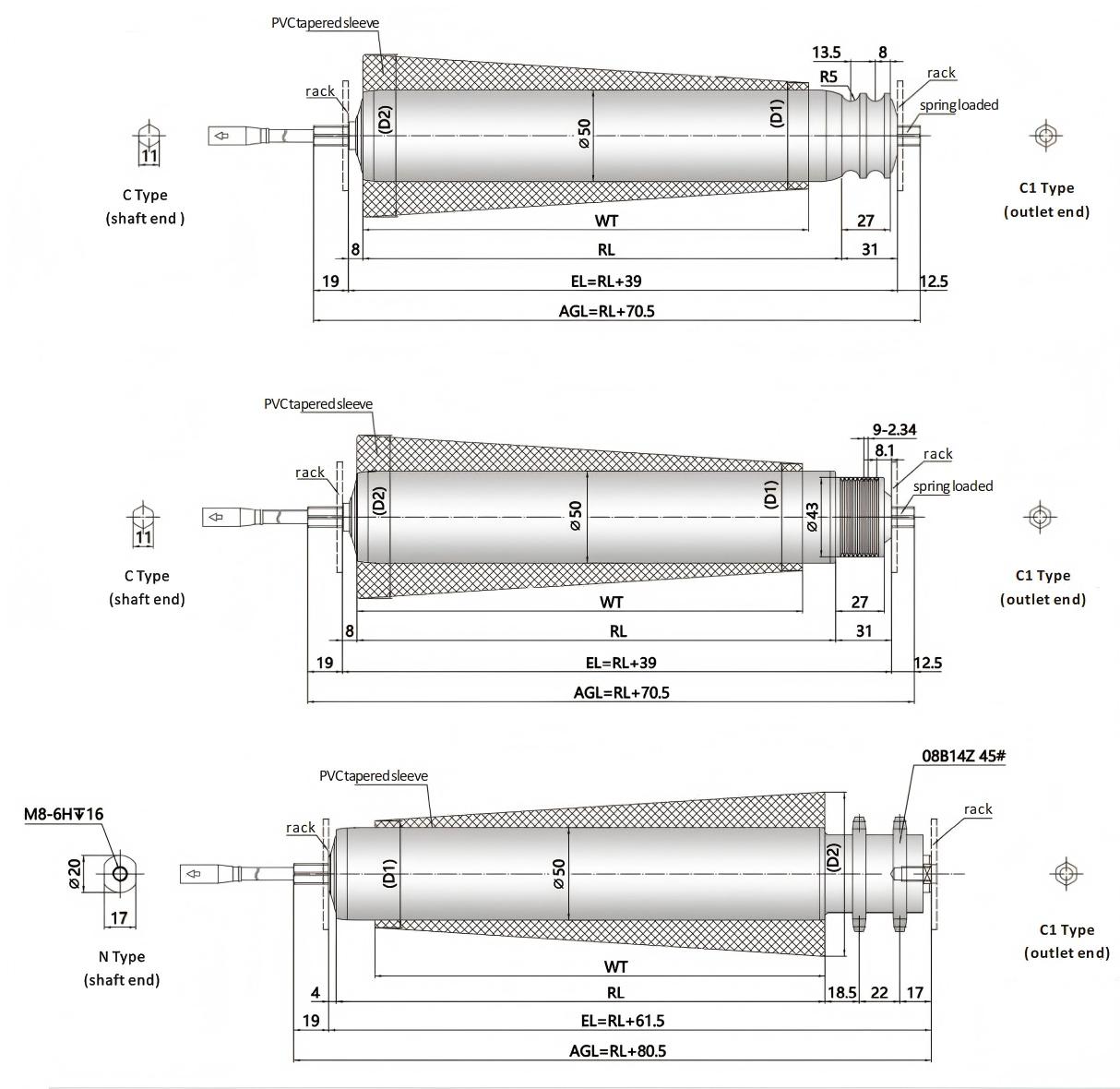

★ Конический рукав:
① Пластиковый конический рукав имеет угол конуса 3,6 градуса и подходит для изогнутой транспортировки. Он может состоять из нескольких секций конических пластиковых рукавов, образуя форму конуса.
② Используйте выделенный монтажный кронштейн на роликовом ролике конического двигателя. Не рекомендуется использовать внешние потоки для установки.
| Zt | 250 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
| маленький конец | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 |
| Большой конец | Φ69.1 | Φ74.4 | Φ80.8 | Φ87.1 | Φ93.7 | Φ100.0 | Φ106.3 | Φ112.6 | Φ118.3 | Φ124.7 |
| Zt | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | |
| маленький конец | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | |
| Большой конец | Φ74.4 | Φ80.8 | Φ87.1 | Φ93.7 | Φ100.0 | Φ106.3 | Φ112.6 | Φ118.3 | Φ124.7 |
Прикрепление вала к выходу кабеля на стандартной клеммной коробке и закрепляющей пластине.

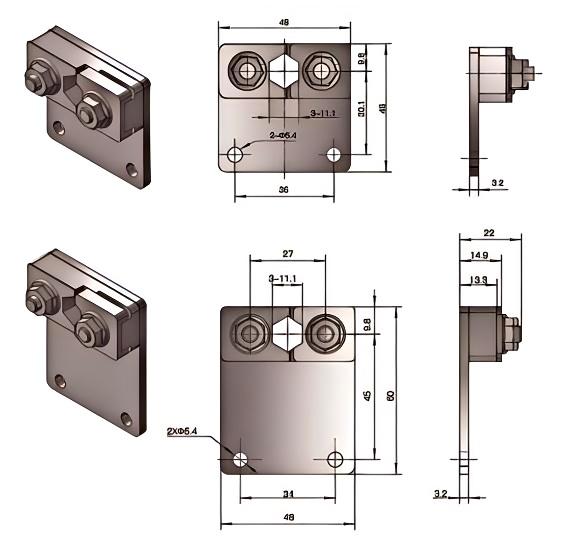

Осевой фиксационный кронштейн
◇ Материал: оцинкованная стальная пластина толщиной 3,2 мм
◇ Выходная нахождение кабеля должна быть плотно заблокирована
Осевая фиксация кронштейна - стандартный тип
◇ Материал: оцинкованная стальная пластина толщиной 3,2 мм
◇ Выходная нахождение кабеля должна быть плотно заблокирована

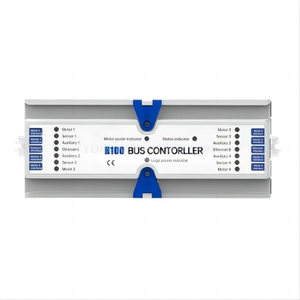

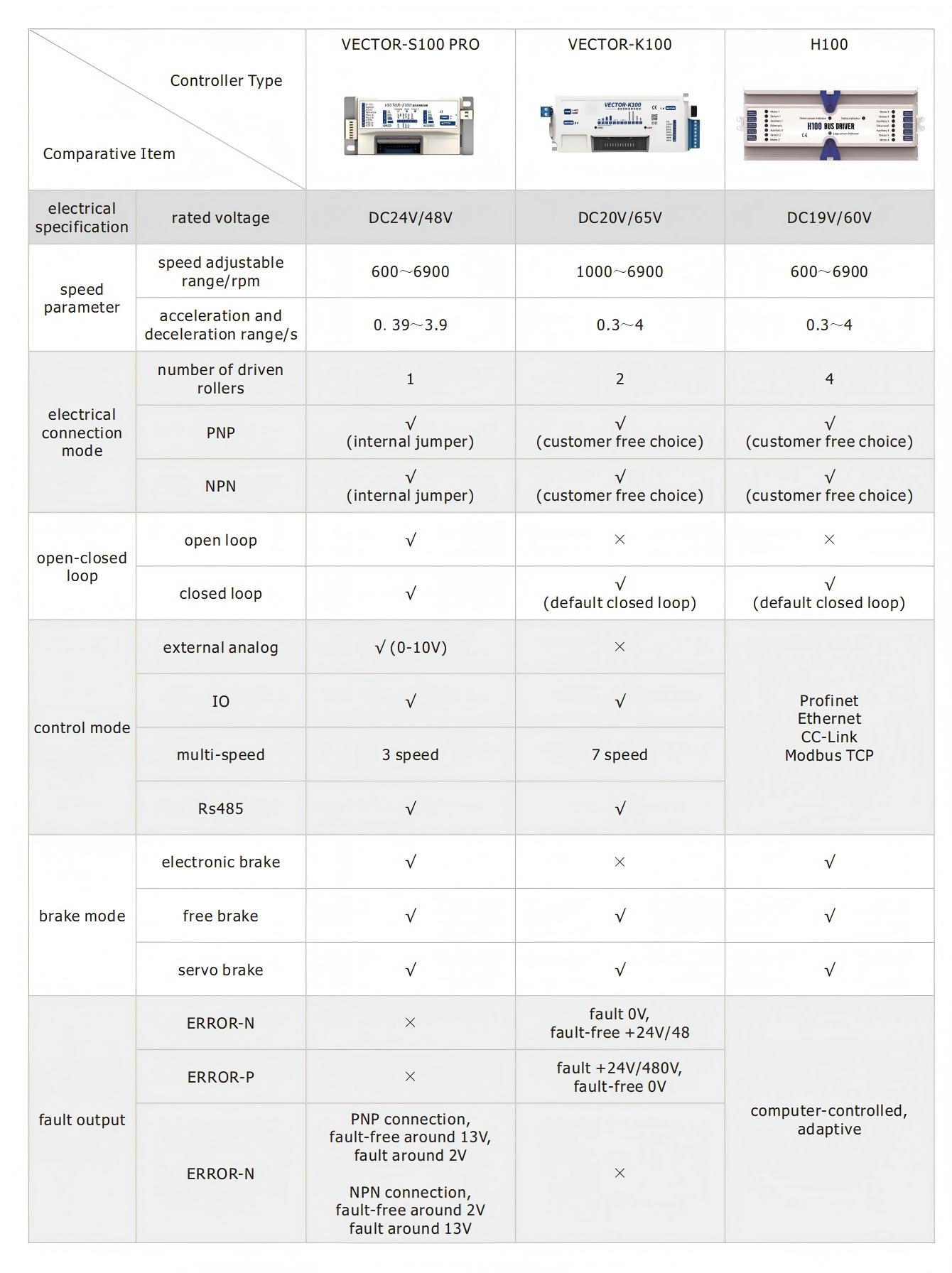

Многочисленные интеллектуальные контроллеры поддерживают интерфейсы, такие как IO Control и RS485, обеспечивая точный и эффективный пульт дистанционного управления. Это делает операцию более интеллектуальной и удобной.
Моторный ролик (MDR)-это самостоятельный конвейер-валик, который интегрирует двигатель, механизм редуктора и датчики в надежной стальной трубе. Этот интегрированный дизайн устраняет необходимость во внешних двигателях, цепях, промежуточных валах или других компонентах вспомогательного привода, тем самым упрощая архитектуру системы и уменьшая сложность установки. Компактный форм -фактор устраняет требование для громоздких редукторов внешних передач.
Чтобы развернуть, просто установите MDR на рамке конвейера и подключите его к источнику питания через кабель. Результатом является упорядоченная система передачи, которая предлагает повышенную чистоту, более высокую плотность упаковки, улучшенную эстетику, а также большую безопасность и надежность.
МДР широко используются в различных отраслях, таких как пищевая переработка, фармацевтическое производство, электронная сборка, логистика аэропорта, почтовые услуги и распределительные центры. Они эффективно поддерживают растущий спрос на автоматизацию и Индивидуальные конверты решений в различных промышленных приложениях.
Моторный привод DGBL50A моторного привода легко регулировать скорость и высокую производительность, подходит для тяжелой, средней и легкой нагрузки.
Встроенный высокоэффективный двигатель с прямым бесщеточным редуктором, Сильная мощность и работает гладко. Сопутствующий контроллер используется для достижения точного управления, что делает операцию более удобной.
Выходной крутящий момент является необязательным, стандартный тип мощности, высокий тип мощности и высокий тип крутящего момента для различных требований к загрузке.
Принимает напряжение безопасности DC24V или DC48V.
Скорость 0,87 м/мин-120 м/мин, регулируемый диапазон скорости 8,7%-100%.
Несколько интеллектуальных контроллеров адаптированы для реализации управления IO, функций ZPA, с интерфейсом связи RS485, Profinet, Ethernet, CC-Link и Modbus TCP и т. Д.
Простая установка для достижения интеллектуального управления.
| 1. Кабель | 3. Фронт -подшипник корпус | 5. коробка передач | 7. Трубная стена | 9. Конец вала |
| 2. вала на выходе | 4. Мотор | 6. приспособление | 8. Корпус заднего подшипника | 10. Холл Чип |
линейная скорость | скорость Регулируемый диапазон 8,7% -100% м/мин | S1 Рабочий режим (40 Вт) | S2 Рабочий режим (50 Вт) | максимум нагрузка (одинокий раздел) | максимум приводится в движение роллер (ПК) | ||||||
| крутящий момент (н.м) | тяга (n) | крутящий момент (н.м) | тяга (n) | ||||||||
| рейтинг | начинать | рейтинг | начинать | рейтинг | начинать | рейтинг | начинать | ||||
| 10 | 0,87-10 | 5.5 | 30.3 | 220 | 1210 | 7.11 | 39 | 284 | 1420 | 400 | 20 |
| 14 | 1.22-14 | 3.98 | 21.9 | 159.2 | 875.6 | 5.12 | 28.2 | 205 | 1025 | 370 | 20 |
| 22 | 1.91-22 | 2.8 | 15.4 | 112 | 616 | 3.48 | 19.1 | 139 | 695 | 300 | 18 |
| 26 | 2.26-26 | 2.4 | 13.2 | 96 | 528 | 2.98 | 16.4 | 119 | 595 | 250 | 16 |
| 36 | 3.13-36 | 1.7 | 9.4 | 68 | 374 | 2.15 | 11.8 | 86 | 430 | 160 | 16 |
| 51 | 4.43-51 | 1.20 | 6.6 | 48 | 264 | 1.5 | 8.3 | 60 | 300 | 120 | 14 |
| 60 | 5.22-60 | 1.02 | 5.6 | 40.8 | 224.4 | 1.29 | 7.1 | 52 | 260 | 120 | 12 |
| 83 | 7.22-83 | 0.74 | 4.1 | 29.6 | 162.8 | 0.92 | 5.1 | 37 | 185 | 60 | 12 |
| 120 | 10.44-120 | 0.51 | 2.8 | 20.4 | 112.2 | 0.64 | 3.5 | 26 | 130 | 40 | 12 |
линейная скорость | скорость Регулируемый диапазон 8,7% -100% м/мин | S1 Рабочий режим (40 Вт) | S2 Рабочий режим (50 Вт) | максимум нагрузка (одинокий раздел) | максимум приводится в движение роллер (ПК) | ||||||
| крутящий момент (н.м) | тяга (n) | крутящий момент (н.м) | тяга (n) | ||||||||
| рейтинг | начинать | рейтинг | начинать | рейтинг | начинать | рейтинг | начинать | ||||
| 10 | 0,87-10 | 9.5 | 52.5 | 380 | 2090 | 10.6 | 53 | 424 | 2120 | 550 | 24 |
| 14 | 1.22-14 | 6.8 | 37.4 | 272 | 1496 | 7.68 | 38.4 | 307.2 | 1536 | 500 | 24 |
| 22 | 1.91-22 | 4.7 | 25.8 | 188 | 1034 | 5.36 | 26.8 | 214.4 | 1072 | 440 | 22 |
| 26 | 2.26-26 | 4.1 | 22.6 | 164 | 902 | 4.6 | 23 | 184 | 920 | 350 | 20 |
| 36 | 3.13-36 | 2.9 | 16 | 116 | 638 | 3.3 | 16.5 | 132 | 660 | 200 | 18 |
| 51 | 4.43-51 | 2.0 | 11 | 80 | 440 | 2.3 | 11.5 | 92 | 460 | 180 | 18 |
| 60 | 5.22-60 | 1.75 | 9.6 | 70 | 385 | 1.97 | 9.85 | 78.8 | 394 | 150 | 16 |
| 83 | 7.22-83 | 1.3 | 7.2 | 52 | 286 | 1.42 | 7.1 | 56.8 | 284 | 70 | 15 |
| 120 | 10.44-120 | 0.88 | 4.8 | 35.2 | 193.6 | 0.98 | 4.9 | 39.2 | 196 | 50 | 15 |
Примечание: █3-этажное сокращение передачи █ 2-этажное сокращение передачи
S1 Рабочий режим - подлежащий непрерывной транспортировке материалов, такой как ремни -конвейеры.
Рабочий режим S2-подходящий для прерывистой транспортировки материала, такой как передача типа коробки.
Переключите рабочую режим S1/S2 через функцию DIP -переключателя контроллера.
※ 1. 1n = 0,1 кгф, 1n · m = 0,1 кгф · м.
※ 2. Значения в этой таблице предназначены только для справки. Нагрузка сегмента одного привода не должна превышать 200 кг в режиме Poly-V-управляемого.
※ 3. Постоянная скорость управления с закрытой петлей, без нагрузки или номинальной нагрузки, та же скорость.
※ 4. Регулируемый диапазон скорости составляет 8,7% -100% от номинальной скорости.
※ 5. Другая скорость может быть настроена. Для более высокой скорости, пожалуйста, обратитесь к DGDD Direct Drive Roller.
※ 6. Эта таблица применима для режима управляемого звездочки.
Нагрузка сегмента одного привода не должна превышать 200 кг в режиме Poly-V-управляемого.
Нагрузка сегмента одного привода не должна превышать 35 кг в режиме управляемого O-выстрелом.
※ 7. Максимальная нагрузка и допустимый максимальный ролик: из -за различий в фактическом использовании сайта каждым клиентом, такими как уровень установки роликов, центральный шаг роликов, область контакта между товарами ' внизу и ролики и т. Д., Представленные здесь данные предназначены только для справки и предложения. Требуются более точные измерения, пожалуйста, общайтесь с продажами в отношении фактических условий труда.
Советы: Питание питания переключателя одного ролика привода двигателя должно быть выбрано в зависимости от мощности ролика привода двигателя.
| ① Тип ролика: Direct Curance Drive Drive Roller | ⑦ Длина тела ролика: 300 мм (индивидуально) |
| ② Роллер диаметр: Диаметр 50 мм | ⑧ Материал роликового тела: X: Углеродная сталь, цинковое покрытие P: Pu Cotating JT: резиновый рукав JZ: резиновая задержка S3: SUS304 JP: ПВХ рукав JG: Силиконовый рукав |
③ Моторная мощность: 40 Вт, 50 Вт (стандартный мотор) 80 Вт, 100 Вт (усиленный мотор) | ⑨ Режим привода: Q: Poly-V V: V-образная Т: ремень ГРМ E: Пояс уплотнительного кольца O: Grooved L: звездочка #: Книнглинг Я: Простая u: в форме барабана ZT: конический рукав |
④ Тип контроллера: S100, P100, K100, H100 | ⑩ Выходной конец: C1: φ12 HEX 11 C2: M12 HEX 11 |
| ⑤ Напряжение мощности: DC24V, DC48V | ⑪ Конец вала: C1: φ12 Hex 11 N: M8 Женская нить |
| ⑥ Линейная скорость: 10, 14, 22, 26, 36, 51, 60, 83, 120 |
Примечание:
※ Анаправляется Другое напряжение или ролик.
※ Специальное требование: пыльно -протешенное и водонепроницаемое (IP65) - HS, электронный тормоз или механический тормоз - Z,
пружинный нагруженный вал - tx.
※ Корпус ролика конического ролика - углеродистая сталь или нержавеющая сталь.
※ RL = Длина ролика EL = длина монтажа AGL = Длина вала
★ Простой ролик: 50*1,5 мм стальная трубка, углеродистая сталь, хромированная и нержавеющая сталь 304 являются дополнительными.
Конец вала: C тип пружинного вала по умолчанию, без водонепроницаемой функции.
★ Poly-V:
① SUS304 Шкив, сплав Стальной шкивы и полимерный шкив являются дополнительными, 9 канавки для PJ Belt.
② Нагрузочная емкость ролика зависит от расположения передачи и типа ремня поли-V. Когда используется меньше приводных роликов или когда используется 3PJ или даже 4PJ-ремень поли-V, грузоподъемность высока; И наоборот, это низко.
③ Макс. Нагрузка может достигать 200 кг. Если нагрузка превышает 100 кг, необходимо выбрать шкив из сплава. Примечание. OD50 по умолчанию, загруженный вал, без водонепроницаемой функции.
★ Зубный ремень:
① Зубные ремни могут эффективно предотвратить скольжение. На приведенном выше рисунке показан формованный зубчатый зубчатый шкив с нейлоновым зубцом, с двумя канавками, типом T5 с 26 зубами. Специальные требования могут быть настроены для технических характеристик. Доступные материалы включают алюминиевый сплав, нержавеющая сталь и инженерные пластиковые шкивы.
② Нагрузочная емкость ролика определяется расположением передачи и типом зубчатого ремня. Как правило, грузоподъемность для зоны передачи может достигать 100 кг.
★ Grooved:
① Ролики Grooved подключены к уплотнительным кольцам Pu, поэтому он очень и подходит для применения света.
② Крутящий момент быстро распадается. Один моторный ролик может управлять только 7-8 пассивными роликами. В сингле Передача подразделения, вес одного куска товаров не должен превышать 35 кг.
Примечание. Когда конечный вал ролика Grooved нагружен пружинный тип, свяжитесь с нашей компанией для грамотные размеры.
★ Шкив с уплотнительным кольцом:
① Шкив с уплотнительным кольцом, произведенный плесенью, связан с уплотнительным кольцом, так что он очень довольно и подходит для применения света.
② Крутящий момент быстро распадается. Один моторный ролик может управлять только 7-8 пассивными роликами. В Единственная конверка, вес одного куска товаров не должен превышать 35 кг.
★ Sprocket:
① Подходит для тяжелой передачи, общий номер модели звездочки составляет 08B14T, одно рядовой или двойной ряд. Углеродная сталь или нержавеющая сталь 304 являются дополнительными.
② Затухание крутящего момента является значительным. Чтобы достичь наилучшей производительности передачи, двойной диск должен быть расположен в средней части конвейера.
★ Конический рукав:
① Пластиковый конический рукав имеет угол конуса 3,6 градуса и подходит для изогнутой транспортировки. Он может состоять из нескольких секций конических пластиковых рукавов, образуя форму конуса.
② Используйте выделенный монтажный кронштейн на роликовом ролике конического двигателя. Не рекомендуется использовать внешние потоки для установки.
| Zt | 250 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
| маленький конец | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 |
| Большой конец | Φ69.1 | Φ74.4 | Φ80.8 | Φ87.1 | Φ93.7 | Φ100.0 | Φ106.3 | Φ112.6 | Φ118.3 | Φ124.7 |
| Zt | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | |
| маленький конец | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | |
| Большой конец | Φ74.4 | Φ80.8 | Φ87.1 | Φ93.7 | Φ100.0 | Φ106.3 | Φ112.6 | Φ118.3 | Φ124.7 |
Прикрепление вала к выходу кабеля на стандартной клеммной коробке и закрепляющей пластине.
Осевой фиксационный кронштейн
◇ Материал: оцинкованная стальная пластина толщиной 3,2 мм
◇ Выходная нахождение кабеля должна быть плотно заблокирована
Осевая фиксация кронштейна - стандартный тип
◇ Материал: оцинкованная стальная пластина толщиной 3,2 мм
◇ Выходная нахождение кабеля должна быть плотно заблокирована

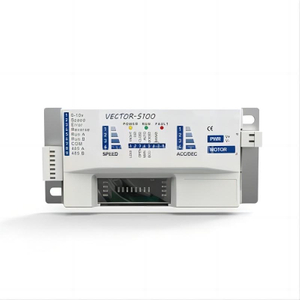

Многочисленные интеллектуальные контроллеры поддерживают интерфейсы, такие как IO Control и RS485, обеспечивая точный и эффективный пульт дистанционного управления. Это делает операцию более интеллектуальной и удобной.
