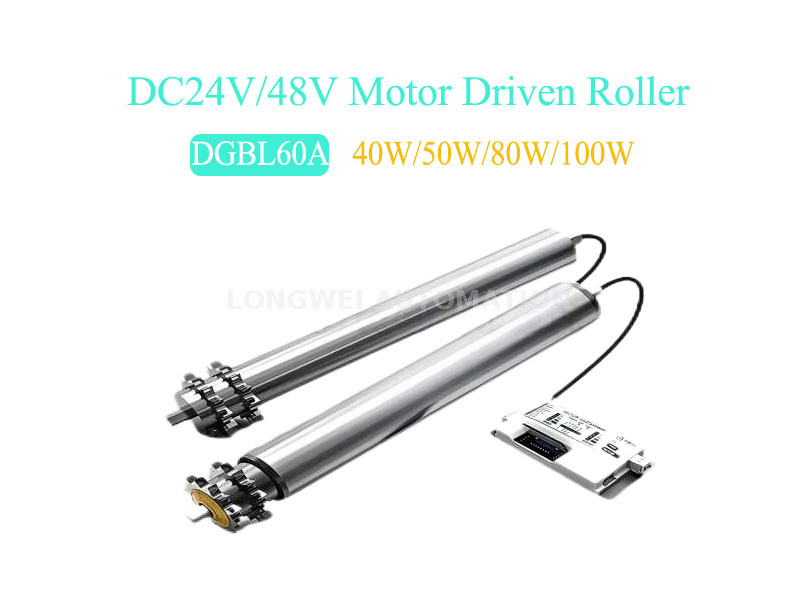

DGBL60A
RONWIN
HS Code: 8431390000
Моторный ролик (также называемый моторизованным роликом или приводным роликом) - это тип ролика, используемого в конвейерных системах, который интегрирует электродвигатель непосредственно внутри ролика. В отличие от традиционных конвейерных систем, где внешний двигатель управляет роликами через ремни или цепочки, ролик двигателя имеет встроенный двигатель, что делает систему более компактной, эффективной и проще в обслуживании.
Чтобы удовлетворить растущий спрос на автоматизацию и индивидуальную перевозку, отрасли от пищевых продуктов и фармацевтических препаратов до электроники и логистики (охватывающие аэропорты, почтовые услуги и распределительные центры) широко используют моторный ролик (MDR). Эти решения играют жизненно важную роль в обеспечении эффективной и адаптируемой обработки материалов в различных приложениях.
Ролик моторного привода серии DGBL60A предлагает легкую регулировку скорости и высокую производительность, что делает его подходящим для тяжелых, средних и легких нагрузков.
Он оснащен встроенным высокоэффективным двигателем безмолвного редуктора, который обеспечивает сильную мощность и плавную работу. С помощью соответствующего контроллера точный контроль скорости достигается для более удобного использования.
Доступны многократные параметры крутящего момента - мощность, высокая мощность и высокий крутящий момент - для удовлетворения различных требований к нагрузке.
Ролик работает на безопасных напряжениях постоянного тока 24 В или 48 В.
Скорость колеблется от 1,04 м/мин до 144 м/мин, с регулируемым диапазоном от 8,7% до 100%.
Совместим с несколькими интеллектуальными контроллерами, он поддерживает управление вводами/выводом и функции ZPA и предлагает интерфейсы связи, такие как RS485, Profinet, Ethernet, CC-Link и Modbus TCP.
Его простая установка обеспечивает легкую интеграцию для интеллектуальных систем управления.

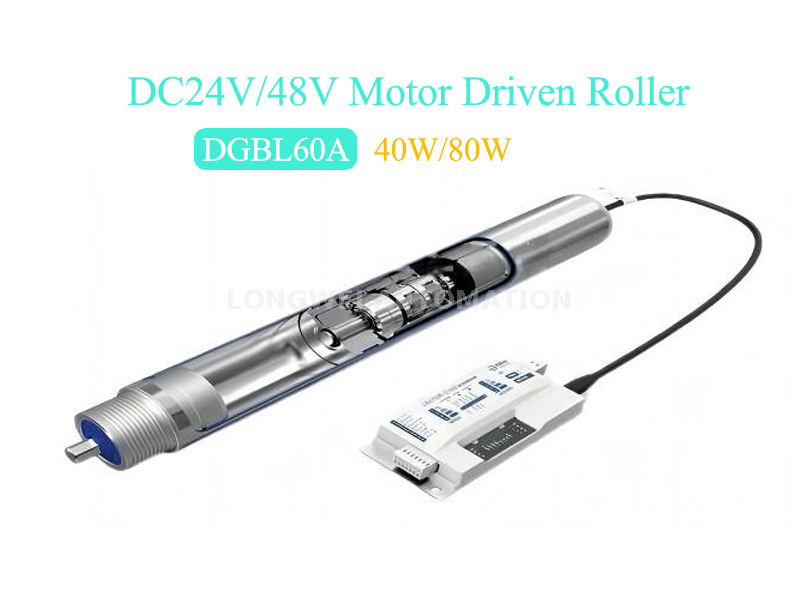

| 1. Кабель | 3. Фронт -подшипник корпус | 5. коробка передач | 7. Трубная стена | 9. Конец вала |
| 2. вала на выходе | 4. Мотор | 6. приспособление | 8. Корпус заднего подшипника | 10. Холл Чип |
линейная скорость | скорость Регулируемый диапазон 8,7% -100% м/мин | S1 Рабочий режим (40 Вт) | S2 Рабочий режим (50 Вт) | ||||||
| крутящий момент (н.м) | тяга (n) | крутящий момент (н.м) | тяга (n) | ||||||
| рейтинг | начинать | рейтинг | начинать | рейтинг | начинать | рейтинг | начинать | ||
| 12 | 1.04-12 | 5.5 | 30.3 | 183 | 1008 | 7.11 | 39 | 237 | 1304 |
| 16 | 1.39-16 | 3.98 | 21.9 | 132 | 729 | 5.12 | 28.2 | 170 | 935 |
| 26 | 2.26-26 | 2.8 | 15.4 | 93 | 511 | 3.48 | 19.1 | 116 | 638 |
| 30 | 2.61-30 | 2.4 | 13.2 | 80 | 440 | 2.98 | 16.4 | 99 | 545 |
| 43 | 3.74-43 | 1.7 | 9.4 | 56 | 311 | 2.15 | 11.8 | 72 | 396 |
| 61 | 5.31-61 | 1.20 | 6.6 | 40 | 220 | 1.50 | 8.3 | 50 | 275 |
| 72 | 6.26-72 | 1.02 | 5.6 | 34 | 187 | 1.29 | 7.1 | 43 | 237 |
| 100 | 8.7-100 | 0.74 | 4.1 | 25 | 135 | 0.92 | 5.1 | 31 | 171 |
| 144 | 12.5-144 | 0.51 | 2.8 | 17 | 93.5 | 0.64 | 3.5 | 21 | 115 |
линейная скорость | скорость Регулируемый диапазон 8,7% -100% м/мин | S1 Рабочий режим (40 Вт) | S2 Рабочий режим (50 Вт) | ||||||
| крутящий момент (н.м) | тяга (n) | крутящий момент (н.м) | тяга (n) | ||||||
| рейтинг | начинать | рейтинг | начинать | рейтинг | начинать | рейтинг | начинать | ||
| 12 | 1.04-12 | 9.5 | 52.5 | 31.6 | 1741 | 10.6 | 53 | 380 | 2090 |
| 16 | 1.39-16 | 6.8 | 37.4 | 226 | 1243 | 7.68 | 38.4 | 272 | 1496 |
| 26 | 2.26-26 | 4.7 | 25.8 | 156 | 858 | 5.36 | 26.8 | 188 | 1034 |
| 30 | 2.61-30 | 4.1 | 22.6 | 136 | 748 | 4.6 | 23 | 164 | 902 |
| 43 | 3.74-43 | 2.9 | 16 | 96 | 528 | 3.3 | 16.5 | 116 | 638 |
| 61 | 5.31-61 | 2.0 | 11 | 66 | 363 | 2.3 | 11.5 | 80 | 440 |
| 72 | 6.26-72 | 1.75 | 9.6 | 58 | 319 | 1.97 | 9.85 | 70 | 385 |
| 100 | 8.7-100 | 1.3 | 7.2 | 43 | 236 | 1.42 | 7.1 | 52 | 286 |
| 144 | 12.5-144 | 0.88 | 4.8 | 29 | 159 | 0.98 | 4.9 | 35.2 | 193.6 |
Примечание: █3-этажное сокращение передачи █ 2-этажное сокращение передачи
S1 Рабочий режим - подлежащий непрерывной транспортировке материалов, такой как ремни -конвейеры.
Рабочий режим S2-подходящий для прерывистой транспортировки материала, такой как передача типа коробки.
Переключите рабочую режим S1/S2 через функцию DIP -переключателя контроллера.
※ 1. 1n = 0,1 кгф, 1n · m = 0,1 кгф · м.
※ 2. Значения в этой таблице предназначены только для справки. Нагрузка сегмента одного привода не должна превышать 200 кг в режиме Poly-V-управляемого.
※ 3. Постоянная скорость управления с закрытой петлей, без нагрузки или номинальной нагрузки, та же скорость.
※ 4. Регулируемый диапазон скорости составляет 8,7% -100% от номинальной скорости.
※ 5. Другая скорость может быть настроена. Для более высокой скорости, пожалуйста, обратитесь к DGDD Direct Drive Roller.
※ 6. Эта таблица применима для режима управляемого звездочки.
Нагрузка сегмента одного привода не должна превышать 200 кг в режиме Poly-V-управляемого.
Нагрузка сегмента одного привода не должна превышать 35 кг в режиме управляемого O-выстрелом.

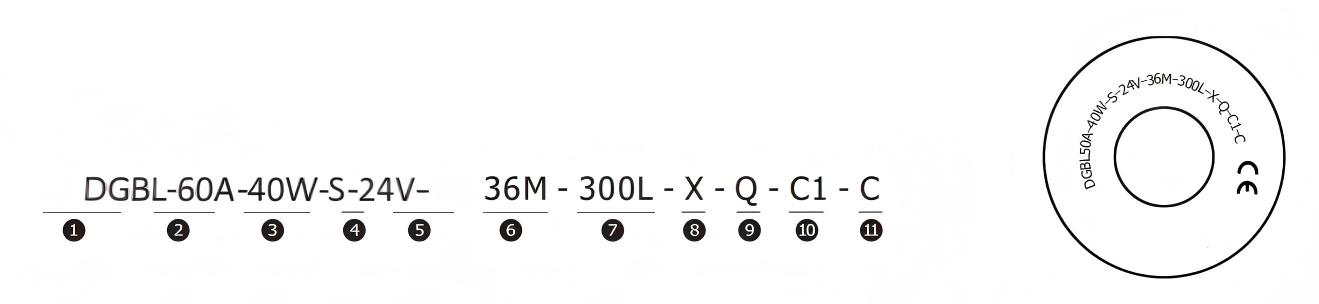

| ① Тип ролика: Direct Curance Drive Drive Roller | ⑦ Длина тела ролика: 300 мм (индивидуально) |
| ② Роллер диаметр: Диаметр 60 мм | ⑧ Материал роликового тела: X: Углеродная сталь, цинковое покрытие P: Pu Cotating JT: резиновый рукав JZ: резиновая задержка S3: SUS304 JP: ПВХ рукав JG: Силиконовый рукав |
③ Моторная мощность: 40 Вт, 50 Вт (стандартный мотор) 80 Вт, 100 Вт (усиленный мотор) | ⑨ Режим привода: Q: Poly-V V: V-образная Т: ремень ГРМ E: Пояс уплотнительного кольца O: Grooved L: звездочка #: Книнглинг Я: Простая u: в форме барабана ZT: конический рукав |
④ Тип контроллера: S100, P100, K100, H100 | ⑩ Выходной конец: C1: φ12 HEX 11 C2: M12 HEX 11 |
| ⑤ Напряжение мощности: DC24V, DC48V | ⑪ Конец вала: C1: φ12 Hex 11 N: M8 Женская нить |
| ⑥ Линейная скорость: 10, 14, 22, 26, 36, 51, 60, 83, 120 |
Примечание:
※ Анаправляется Другое напряжение или ролик.
※ Специальное требование: пыльно -протешенное и водонепроницаемое (IP65) - HS, электронный тормоз или механический тормоз - Z,
пружинный нагруженный вал - tx.
※ Корпус ролика конического ролика - углеродистая сталь или нержавеющая сталь.
※ RL = Длина ролика EL = длина монтажа AGL = Длина вала

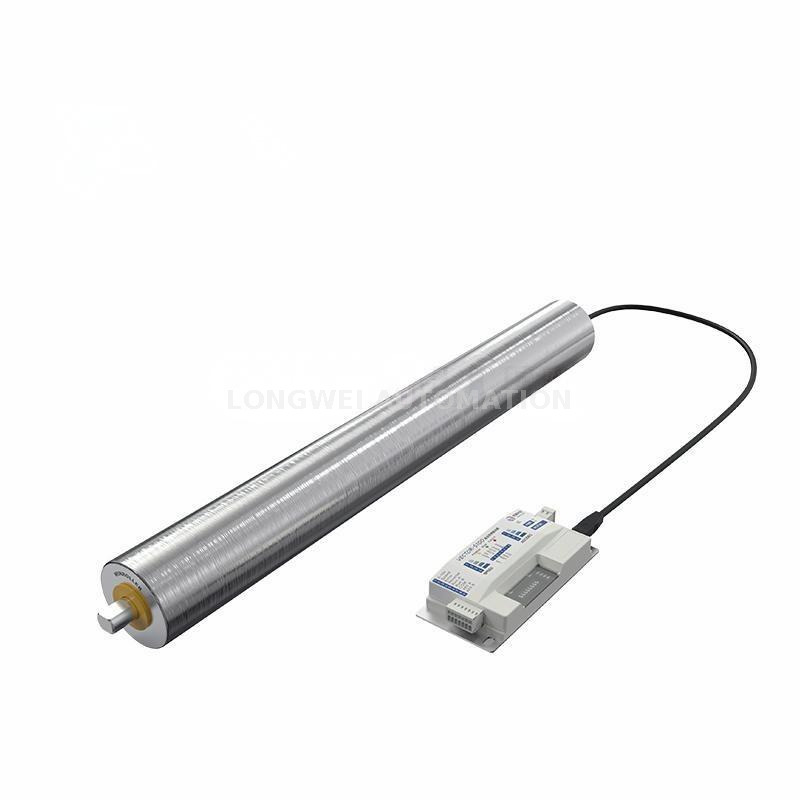

★ Простой ролик: 50*1,5 мм стальная трубка, углеродистая сталь, хромированная и нержавеющая сталь 304 являются дополнительными.
Конец вала: C тип пружинного вала по умолчанию, без водонепроницаемой функции.
★ Poly-V:
① SUS304 Шкив, сплав Стальной шкивы и полимерный шкив являются дополнительными, 9 канавки для PJ Belt.
② Нагрузочная емкость ролика зависит от расположения передачи и типа ремня поли-V. Когда используется меньше приводных роликов или когда используется 3PJ или даже 4PJ-ремень поли-V, грузоподъемность высока; И наоборот, это низко.
③ Макс. Нагрузка может достигать 200 кг. Если нагрузка превышает 100 кг, необходимо выбрать шкив из сплава. Примечание. OD50 по умолчанию, загруженный вал, без водонепроницаемой функции.

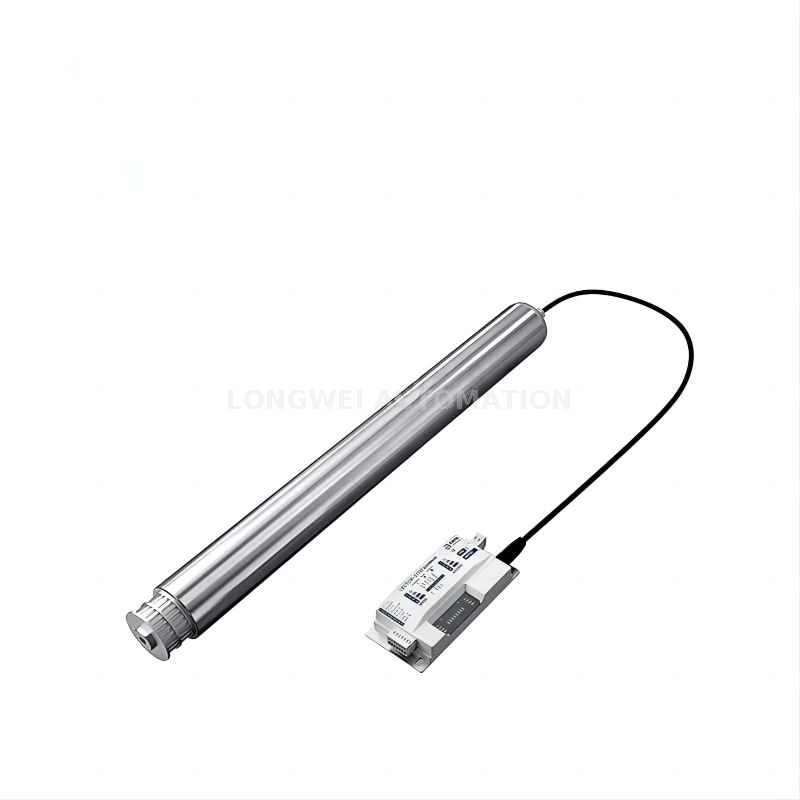

★ Зубный ремень:
① Зубные ремни могут эффективно предотвратить скольжение. На приведенном выше рисунке показан формованный зубчатый зубчатый шкив с нейлоновым зубцом, с двумя канавками, типом T5 с 26 зубами. Специальные требования могут быть настроены для технических характеристик. Доступные материалы включают алюминиевый сплав, нержавеющая сталь и инженерные пластиковые шкивы.
② Нагрузочная емкость ролика определяется расположением передачи и типом зубчатого ремня. Как правило, грузоподъемность для зоны передачи может достигать 100 кг.

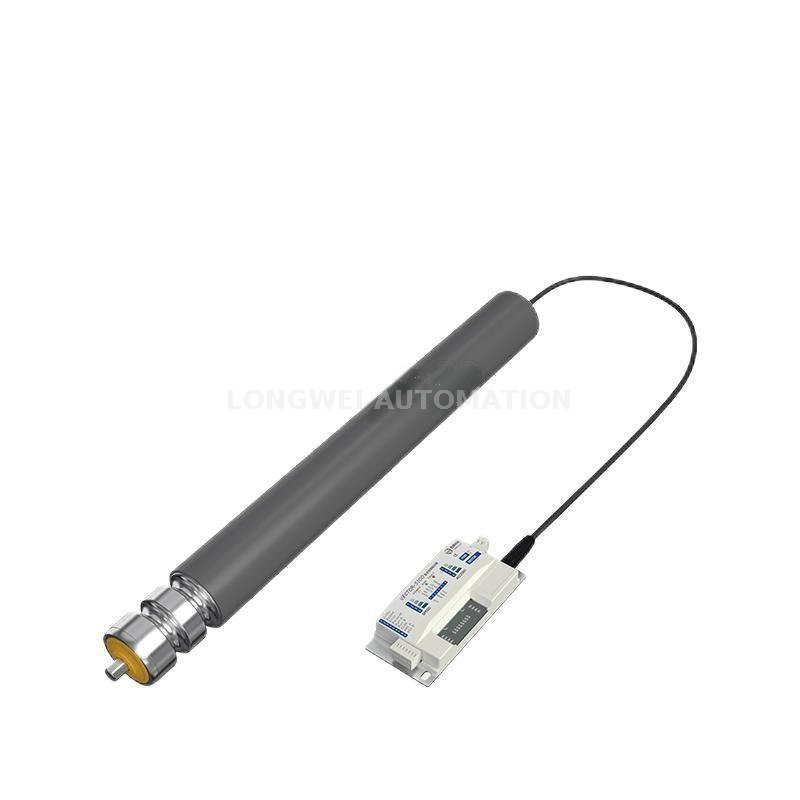

★ Grooved:
① Ролики Grooved подключены к уплотнительным кольцам Pu, поэтому он очень и подходит для применения света.
② Крутящий момент быстро распадается. Один моторный ролик может управлять только 7-8 пассивными роликами. В сингле Передача подразделения, вес одного куска товаров не должен превышать 35 кг.
Примечание. Когда конечный вал ролика Grooved нагружен пружинный тип, свяжитесь с нашей компанией для грамотные размеры.
★ Шкив с уплотнительным кольцом:
① Шкив с уплотнительным кольцом, произведенный плесенью, связан с уплотнительным кольцом, так что он очень довольно и подходит для применения света.
② Крутящий момент быстро распадается. Один моторный ролик может управлять только 7-8 пассивными роликами. В Единственная конверка, вес одного куска товаров не должен превышать 35 кг.

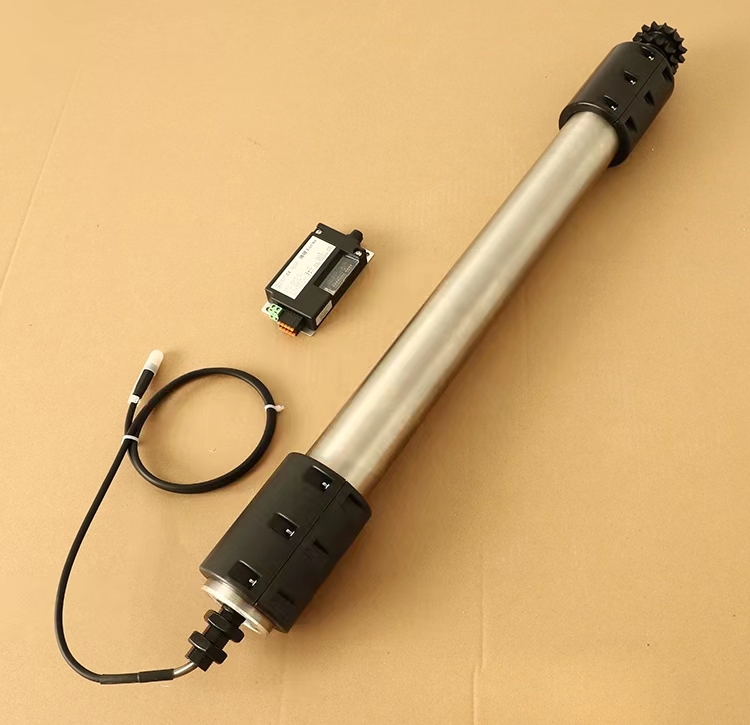

★ Sprocket:
① Подходит для тяжелой передачи, общий номер модели звездочки составляет 08B14T, одно рядовой или двойной ряд. Углеродная сталь или нержавеющая сталь 304 являются дополнительными.
② Затухание крутящего момента является значительным. Чтобы достичь наилучшей производительности передачи, двойной диск должен быть расположен в средней части конвейера.
★ Конический рукав:
① Пластиковый конический рукав имеет угол конуса 3,6 градуса и подходит для изогнутой транспортировки. Он может состоять из нескольких секций конических пластиковых рукавов, образуя форму конуса.
② Используйте выделенный монтажный кронштейн на роликовом ролике конического двигателя. Не рекомендуется использовать внешние потоки для установки.
Прикрепление вала к выходу кабеля на стандартной клеммной коробке и закрепляющей пластине.
Осевой фиксационный кронштейн
◇ Материал: оцинкованная стальная пластина толщиной 3,2 мм
◇ Выходная нахождение кабеля должна быть плотно заблокирована
Осевая фиксация кронштейна - стандартный тип
◇ Материал: оцинкованная стальная пластина толщиной 3,2 мм
◇ Выходная нахождение кабеля должна быть плотно заблокирована
Многочисленные интеллектуальные контроллеры поддерживают интерфейсы, такие как IO Control и RS485, обеспечивая точный и эффективный пульт дистанционного управления. Это делает операцию более интеллектуальной и удобной.
