DGBL76
RONWIN
HS Code: 8431390000

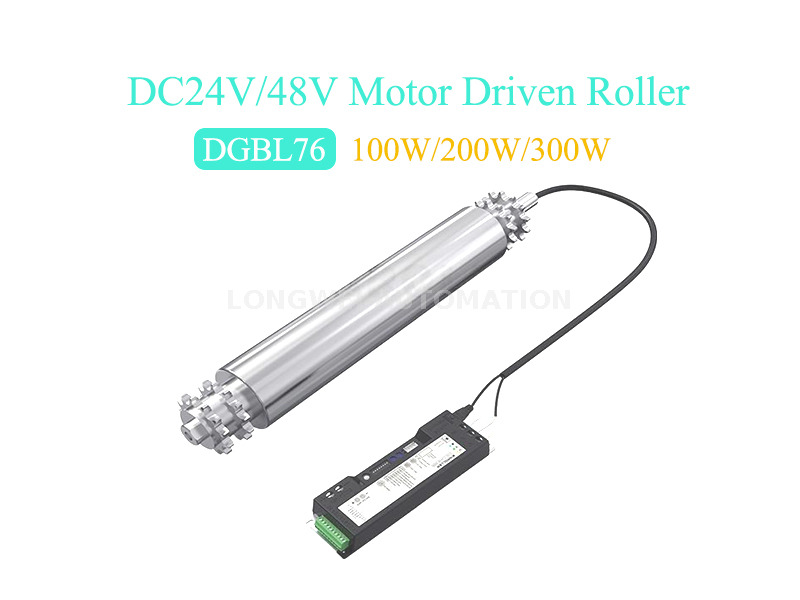

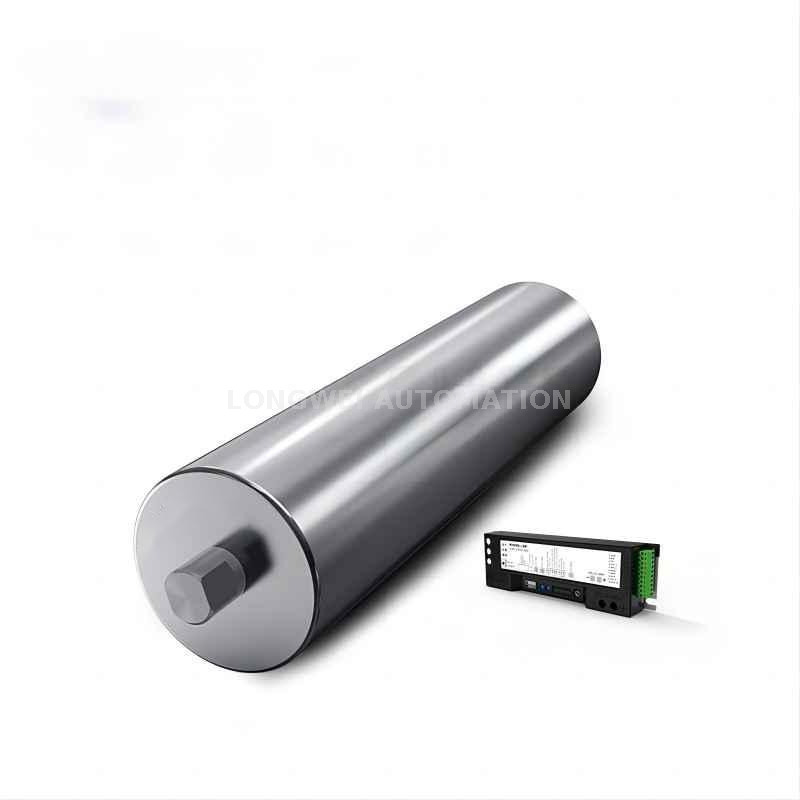

Моторный ролик (также называемый моторизованным роликом или роликом с двигателем) - это тип ролика, используемого в конвейерных системах, который интегрирует электродвигатель непосредственно внутри ролика. В отличие от традиционных конвейерных систем, где внешний двигатель управляет роликами через ремни или цепочки, ролик двигателя имеет встроенный двигатель, что делает систему более компактной, эффективной и проще в обслуживании.
Встроенный двигатель-двигатель расположен внутри ролика, что устраняет необходимость в компонентах внешнего привода.
Механизм прямого привода - мощность передается непосредственно на ролик, снижая потерю энергии и повышает эффективность.
Модульная конструкция - простой в установке и замене, сокращая время простоя.
Низкое техническое обслуживание - меньше движущихся деталей (без ремней, цепочек или шестерни) означают меньше износа.
Тихая операция - снижение шума по сравнению с традиционными конвейерными дисками.
Настраиваемые скорости - Некоторые модели позволяют управлять скоростью через переменные частотные диски (VFD) или контроллеры.
Конвейерные системы в логистике, складировании и производстве.
Линии упаковки и сортировки (например, в центрах выполнения электронной коммерции).
Переработка пищевой промышленности и фармацевтическая промышленность (где гигиена и чистота имеют решающее значение).
Сборки в автомобильной и электронике.
| 1. Кабель | 3. Фронт -подшипник корпус | 5. коробка передач | 7. Трубная стена | 9. Конец вала |
| 2. вала на выходе | 4. Мотор | 6. приспособление | 8. Корпус заднего подшипника | 10. Холл Чип |
| Оценка мощности: 100 Вт, напряжение: DC24V/48V | |||||
|---|---|---|---|---|---|
| линейная скорость | скорость диапазона (м/мин) | Оцененный крутящий момент (Н.М.) | Начать крутящий момент (Н.М.) | рейтинг тяги (N) | Звездная тяга (N) |
| 12 | 1,5-18 | 15.6 | 39 | 410.62 | 1026.55 |
| 18 | 2.25-27 | 9.98 | 24.95 | 262.59 | 656.48 |
| 23 | 2.88-34.5 | 7.96 | 19.9 | 209.46 | 523.65 |
| 28 | 3.5-42 | 6.35 | 15.88 | 167.08 | 417.7 |
| 45 | 5.63-67.5 | 4.03 | 10.08 | 105.97 | 264.93 |
| 56 | 7-84 | 3.23 | 8.08 | 84.96 | 212.4 |
| 70 | 8.75-105 | 2.58 | 6.45 | 67.77 | 169.43 |
| 88 | 11-132 | 2.05 | 5.13 | 54.05 | 135.13 |
| Оценка мощности: 200 Вт, напряжение: DC24V/48V | |||||
|---|---|---|---|---|---|
| линейная скорость | скорость диапазона (м/мин) | Оцененный крутящий момент (Н.М.) | Начать крутящий момент (Н.М.) | рейтинг тяги (N) | Звездная тяга (N) |
| 13 | 1.56-13 | 25.6 | 64 | 674 | 1685 |
| 17 | 2.04-17 | 19.5 | 48.7 | 513 | 1283 |
| 23 | 2.76-23 | 14.8 | 37 | 389 | 972 |
| 30 | 3.6-30 | 11.2 | 28 | 295 | 738 |
| 35 | 4.2-35 | 10.8 | 27 | 284 | 710 |
| 42 | 5.04-42 | 8.8 | 22 | 232 | 580 |
| 52 | 6.24-52 | 6.4 | 16 | 168 | 420 |
| 69 | 8.28-69 | 5.4 | 13.5 | 142 | 355 |
| 90 | 10.8-90 | 4.1 | 10.2 | 108 | 270 |
| Оценка питания: 300 Вт, напряжение: DC24V/48V | |||||
|---|---|---|---|---|---|
| линейная скорость | скорость диапазона (м/мин) | Оцененный крутящий момент (Н.М.) | Начать крутящий момент (Н.М.) | рейтинг тяги (N) | Звездная тяга (N) |
| 17 | 2.04-17 | 28.7 | 57.4 | 755 | 1510 |
| 23 | 2.76-23 | 21.9 | 43.7 | 576 | 1152 |
| 30 | 3.6-30 | 16.5 | 33.1 | 434 | 868 |
| 35 | 4.2-35 | 15.9 | 31.8 | 418 | 836 |
| 42 | 5.04-42 | 12.9 | 25.8 | 339 | 678 |
| 52 | 6.24-52 | 10.5 | 21.0 | 276 | 552 |
| 69 | 8.28-69 | 8.0 | 16.0 | 210 | 420 |
| 90 | 10.8-90 | 6.0 | 12.0 | 158 | 316 |
Примечание: █ 3-этажное сокращение передачи █ 2-этажное сокращение передачи
※ 1. 1n = 0,1 кгф, 1n · m = 0,1 кгф · м.
※ 2. Значения в этой таблице предназначены только для справки.
※ 3. Номинальная скорость относится к скорости при номинальном напряжении и номинальной нагрузке, на напряжении или под напряжением, без нагрузки или нагрузки, изменения скорости.
※ 4. Эта таблица применима для режима управляемого звездочки.
※ 5. Особенно для ременного конвейера и конвейера из тяжелой нагрузки.

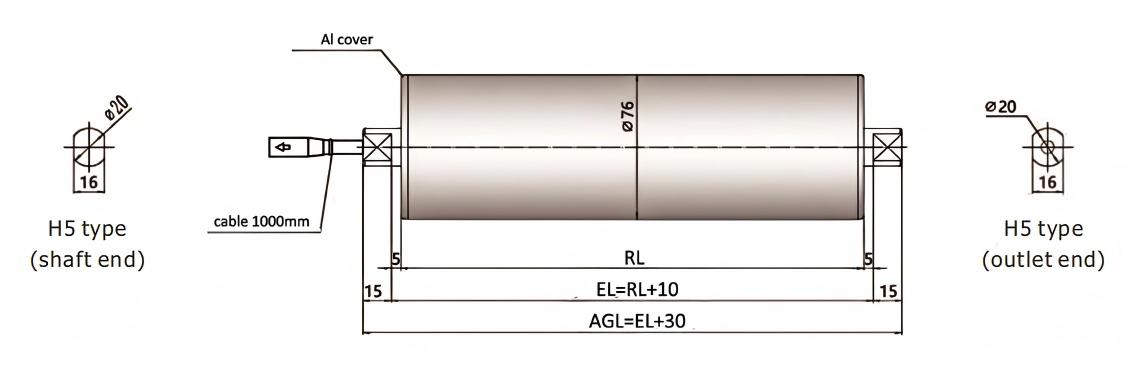

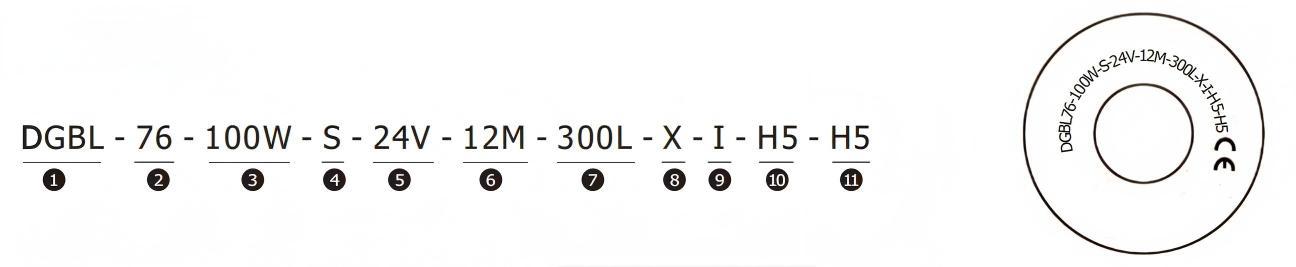

| ① Тип ролика: Direct Curance Drive Drive Roller | ⑦ Длина тела ролика: 300 мм (индивидуально) |
| ② Роллер диаметр: Диаметр 76 мм | ⑧ Материал роллера тела: X: углеродная сталь, цинковая P: PU Cotating JT: резиновый рукав JZ: резиновая отставана S3: SUS304 JP: ПВХ рукав JG: Силиконав |
| ③ Моторная мощность: 100 Вт, 200 Вт, 300 Вт | ⑨ Режим привода: L: звездочка Я: простой #: Книнглинг U: в форме барабана |
④ Тип контроллера: S тип (100 Вт), D тип (200 Вт/300 Вт) | ⑩ Выход на выход: H3: плоская фрезерование 11 H5: плоское фрезерование 16 C3: HEX 17.3 H52: 20: плоское фрезерование 16 М20 |
| ⑤ Напряжение питания: DC24V, DC48V | ⑪ Конец вала: H3: плоская фрезерование 11 H5: плоское фрезерование 16 C3: HEX 17.3 N1: женская нить M8 N2: женская нить M12 |
| ⑥ Линейная скорость: 12 м/мин (индивидуально) |
Примечание:
※ Анаправляется Другое напряжение или ролик.
※ Специальное требование: пыльно -гидроизоляционные и водонепроницаемые (IP65) - HS, электронный тормоз или механический тормоз - Z

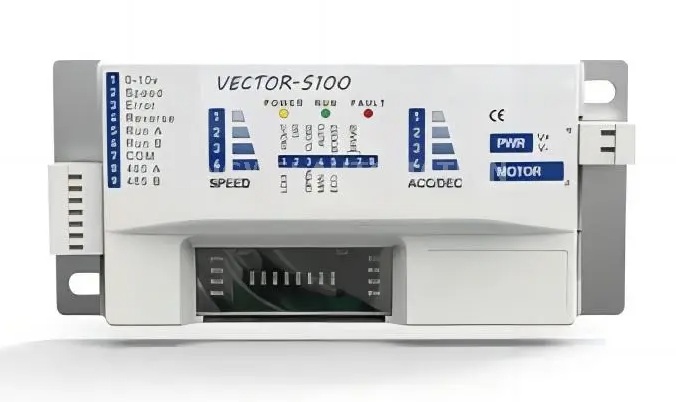

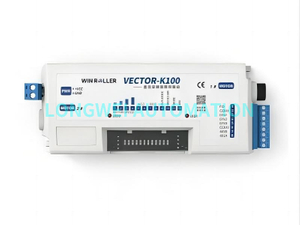

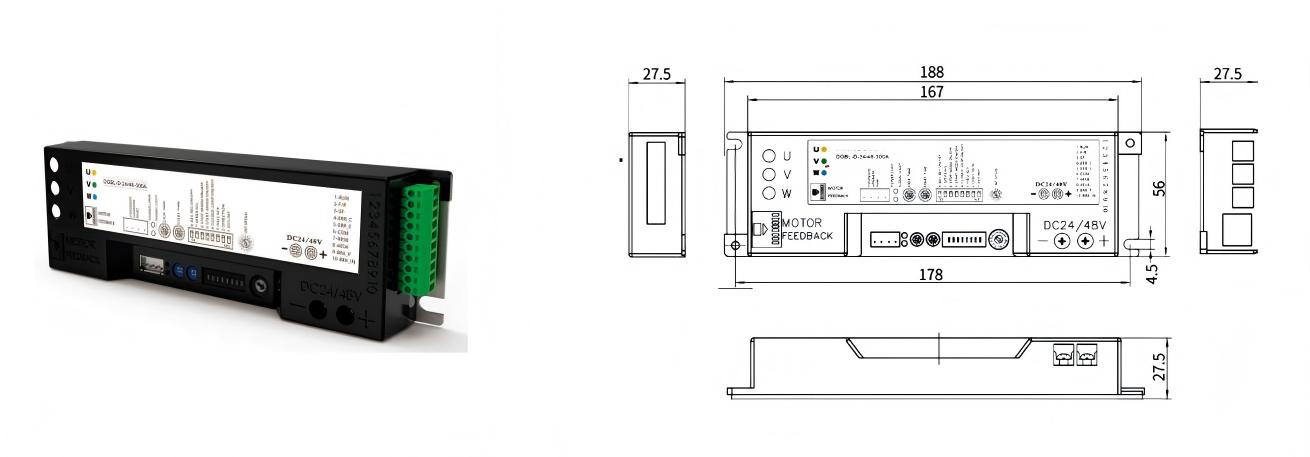

Три режима торможения: электронный тормоз, бесплатный тормоз, сервопримог.
PNP и NPN Adaptive: предоставьте клиентам больше вариантов контроля.
Ускорение и замедление: широкий диапазон регулировки, может достичь времени от 0,25 до 2 с, 16 точной регулировки.
3 Speed Gear: удобно для клиентов, чтобы быстро переключаться между ускорением и замедлением.
Сбойный перезапуск: после того, как неисправность исправлена, система автоматически перезапускается в течение определенного периода времени.
◆ Две проволочные системы положительные и негативные.
◇ Регулирование скорости с 16-ступенчатой цифровой ручкой.
◆ 0-10V Аналоговое напряжение бесцветное регулирование скорости.
◇ Скорость поддержки с закрытой петлей.
◆ Неиндуктивная операция поддержка.
◇ Быстрое время запуска регулируется.
◆ Остановить время замедления регулируется.
◇ Поддержка тормоза EBS.
◆ Аномальная вывод сигналов тревоги.
◇ Двойной индикатор состояния светодиода.
◆ Двухэтапная скорость может быть настроена (не совместима с беспрепятственным регулированием скорости).
◇ NPN и PNP являются необязательными.
◆ RS485 Поддержка контроля связи.
◇ Высокие EBS можно настроить.
