| материал: | |
|---|---|
| Номер модели: | |
| Количество: | |
16
RONWIN
HS Code: 8431390000
Выдвижной подпружиненный блок передачи мяча представляет собой специализированный компонент передачи мяча, который объединяет функции амортизации и сброса. Его основной особенностью является внутренний пружинный механизм, который позволяет шаровой головке сжиматься вниз («втягиваться») под вертикальным давлением и автоматически возвращаться в исходное положение после прекращения давления. Он сохраняет характеристики качения с низким коэффициентом трения, присущие стандартному блоку передачи шариков, но при этом добавляет функцию выдвижной амортизации, что делает его широко используемым в прецизионных приложениях, требующих обработки изменений высоты, обеспечения амортизации или применения контролируемого давления.
Сила пружины/начальное давление: минимальная сила (Н или кгс), необходимая для начала втягивания шаровой головки.
Расстояние хода/втягивания: максимальное расстояние сжатия (мм), которое может пройти шаровая головка от самой высокой до самой нижней точки.
Общая высота и монтажные размеры: включают габаритные размеры после установки и характеристики монтажной резьбы/отверстия.
Диаметр и материал шаровой головки: определяют грузоподъемность и пригодность для окружающей среды.
Грузоподъемность: максимальная нагрузка (статическая и динамическая), которую он может выдержать.
Точность повторяемости: постоянство возврата в исходное положение после нескольких циклов сжатия и сброса.
| номер модели. | материал | грузоподъемность (кг) | вес (г) | |
| предложить | макс. | |||

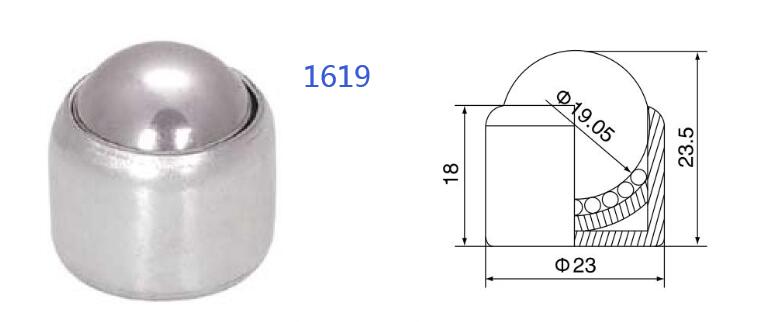

| 1619 | КС/КС | 20 | 30 | 45 |
| ПЛ/КС | 10 | 15 | 25 | |
| СС/СС | 15 | 20 | 45 | |
| ПЛ/СС | 10 | 15 | 25 | |
| номер модели. | материал | грузоподъемность (кг) | вес (г) | |
| предложить | макс. | |||

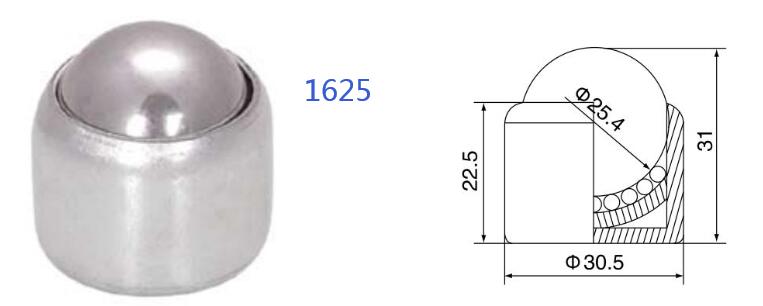

| 1625 | КС/КС | 30 | 35 | 100 |
| ПЛ/КС | 12 | 18 | 45 | |
| СС/СС | 25 | 30 | 100 | |
| ПЛ/СС | 12 | 18 | 45 | |
Этот продукт обычно состоит из следующих ключевых компонентов:
Шаровая головка: высокоточная металлическая (например, нержавеющая сталь 440C) или керамическая сфера с гладкой поверхностью, высокой твердостью и износостойкостью, обеспечивающая плавное всенаправленное вращение.
Шаровое гнездо: чашеобразное гнездо, в котором находится шаровая головка, обычно изготовленное из износостойких материалов с низким коэффициентом трения (таких как инженерный пластик, бронза или закаленная сталь). Его внутренняя стенка точно соответствует шаровой головке, что позволяет ей свободно катиться.
Пружинный механизм: это ядро, обеспечивающее функцию «втягивания». Под шаровой опорой установлена пружина.
Тип: может быть винтовой пружиной сжатия, тарельчатой пружиной или эластомером (например, полиуретаном).
Функция: Обеспечивает контролируемую вертикальную упругую силу.
Корпус/монтажная втулка: цилиндрический металлический корпус, в котором находится весь внутренний механизм. Обычно он имеет внешнюю резьбу (например, метрическую резьбу серии M) или монтажный фланец для надежной установки в опорные плиты или рамы оборудования.
Уплотнение (дополнительно): в некоторые модели с более высокими требованиями входит уплотнительное кольцо, предотвращающее попадание пыли и мусора во внутренний механизм, обеспечивая длительную надежную работу.
Амортизация и поглощение ударов: пружина эффективно поглощает энергию удара от заготовок или оборудования, защищая как заготовку, так и само оборудование, а также снижая шум.
Адаптация к изменениям высоты: когда заготовки на конвейерной линии имеют неодинаковую высоту, сжатие пружины может автоматически компенсировать эту разницу в высоте, обеспечивая эффективную поддержку и плавность транспортировки всех заготовок.
Обеспечение постоянного давления. Силу пружины можно преобразовать в стабильное, контролируемое давление вниз или вбок на заготовку, часто используемое для позиционирования, зажима или удержания.
Защита от перегрузки: в случае случайной перегрузки шаровая головка может полностью втянуться, обеспечивая функцию механической защиты.
Автоматический сброс: как только давление сверху снимается, пружина немедленно возвращает узел шаровой головки в исходное положение, готовое к следующему циклу.
Сохранение функции качения: шаровая головка сохраняет полный диапазон возможностей качения с низким коэффициентом трения независимо от того, сжата ли она, выдвинута или находится в любом промежуточном положении.
Исходное состояние: без нагрузки пружина растягивается, толкая шаровую головку в самое верхнее положение.
Сжатие и втягивание: когда заготовка давит на шаровую головку с силой, превышающей предварительную нагрузку пружины, узел шаровой головки преодолевает силу пружины и перемещается вниз как единое целое («втягивается»).
Вращение и амортизация: во время отвода и стабилизации в любом положении шаровая головка может свободно катиться, перемещая заготовку, а пружина постоянно обеспечивает амортизацию и поддержку.
Сброс: когда заготовка удалена и давление исчезает, сила пружины толкает весь узел шаровой головки обратно в исходное верхнее положение.
Этот компонент широко используется в настройках автоматизации, требующих гибкого и адаптивного управления:
Позиционирование и зажим заготовки: используется в станках с ЧПУ или контрольных приспособлениях для зажима заготовок сверху или сбоку, допуская при этом перемещение из-за теплового расширения/сжатия или незначительных позиционных корректировок.
Механизмы сортировки и отклонения: использует свои характеристики втягивания и перекатывания в точках сортировки для направления заготовок и изменения их направления.
Регулируемые конвейерные платформы по оси Z: используются для поддержки заготовок разной высоты, обеспечивая контакт всех нижних поверхностей заготовок с единой приводной поверхностью (например, ремнем или верхней пластиной).
Устройства защиты от перегрузки: устанавливаются в местах, подверженных помехам; шаровая головка убирается при чрезмерном сопротивлении, предотвращая повреждение оборудования.
Линии прецизионной сборки: обеспечивают соответствующую поддержку во время процесса сборки, чтобы избежать царапин на поверхностях прецизионных компонентов.
Выдвижной подпружиненный узел передачи шариков представляет собой высокоинтегрированный интеллектуальный компонент. Он гениально сочетает в себе всенаправленное вращение с пружинной амортизацией, решая типичные проблемы в системах автоматизации, такие как жесткое воздействие, несоответствие высоты и необходимость гибкого зажима. Он наделяет механическое оборудование большей адаптируемостью и надежностью, выступая в качестве важнейшего решения в области точной сборки, погрузочно-разгрузочных работ и оснастки.
