64
RONWIN
HS Code: 8431390000
6404, 6405, 6406, 6408, 6410, 6415, 6419

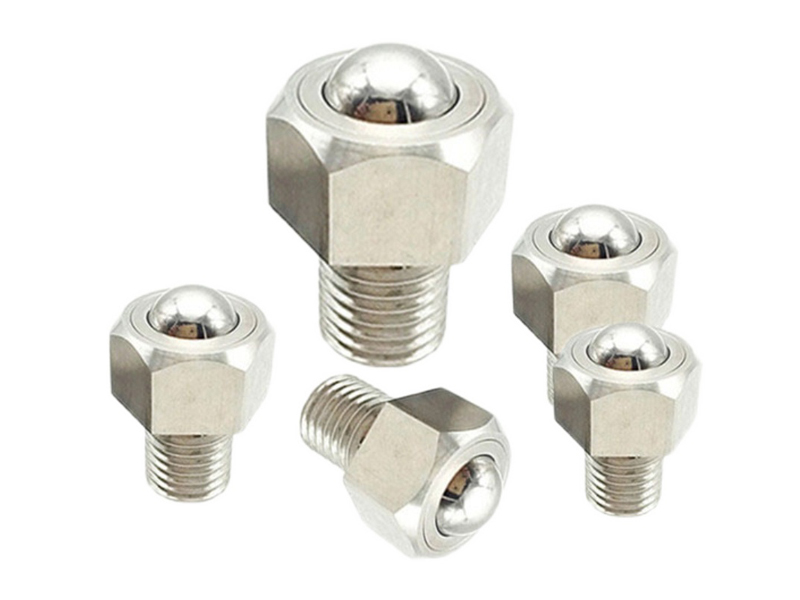

Мини-шаровой транспортер от Longwei имеет самый маленький шариковый узел в широком ассортименте продукции. Имея гарантированное качество, мини-агрегаты используются в широком спектре отраслей промышленности. Мини-шариковые передаточные устройства обеспечивают точное перемещение и позиционирование и могут фиксироваться с помощью винтового болта вверх или вниз. С помощью станка с ЧПУ и шарика из нержавеющей стали изготавливается прочный корпус из нержавеющей стали.

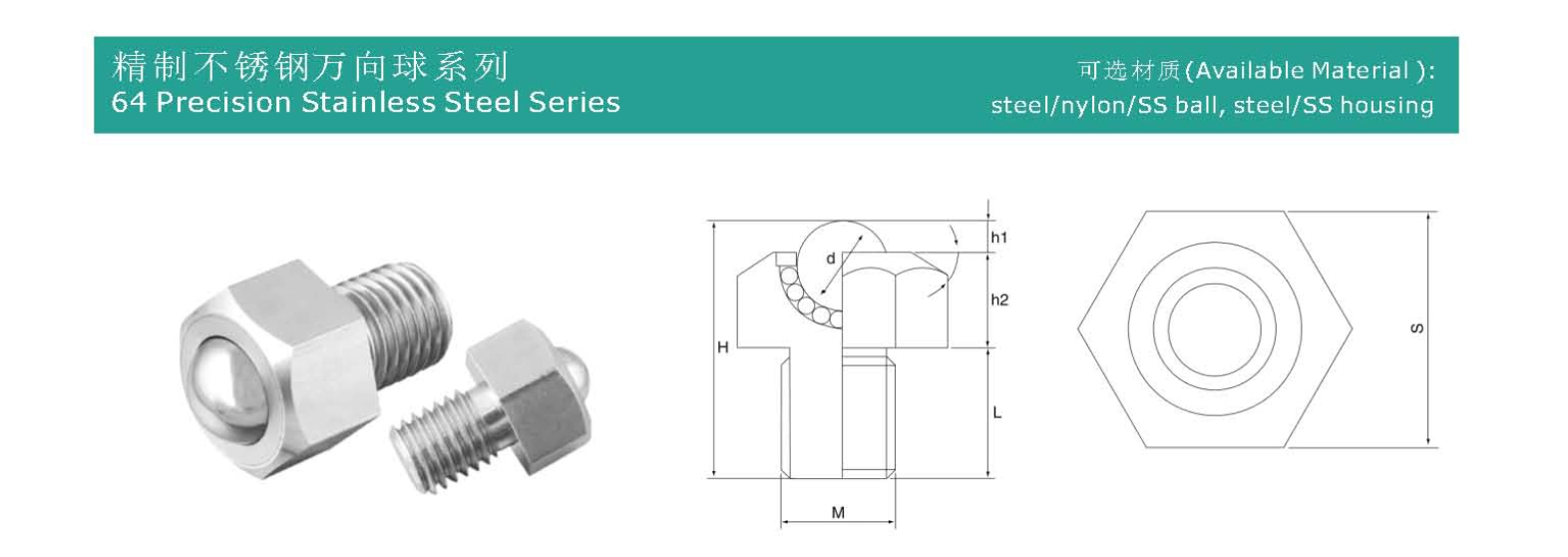

| Модель №. | Грузоподъемность (кг) | Размеры (мм) | ||||||||
| Материал | Предложить | Макс. | d | H | ч1 | ч2 | M | L | S | |
| 6404 | СС/СС | 2 | 3 | 4 | 12.1 | 1.1 | 5 | М5 | 6 | 8 |
| 6405 | СС/СС | 3 | 4 | 4.76 | 15.2 | 1.2 | 6 | М6 | 8 | 10 |
| 6406 | СС/СС | 4 | 5 | 5.56 | 18.5 | 1.5 | 7 | М8 | 10 | 13 |
| 6408 | СС/СС | 6 | 7 | 8.73 | 24.5 | 2.5 | 10 | М10 | 12 | 17 |
| 6410 | СС/СС | 8 | 10 | 10.32 | 29.5 | 3.5 | 11 | М12 | 15 | 19 |
| 6415 | СС/СС | 12 | 18 | 15.87 | 40.3 | 5.3 | 15 | М16 | 20 | 24 |
| 6419 | СС/СС | 15 | 20 | 19.05 | 49.3 | 6.3 | 18 | М20 | 25 | 30 |
Мини-прецизионный блок передачи шариков с шестигранной резьбой, также известный как шариковый заклинатель или шаровой плунжер, представляет собой компактный и прецизионный компонент для гравитационной поддержки и изменения направления. В нем используется прецизионный шарик сверху для разнонаправленного качения и скольжения с низким коэффициентом трения, а основание с шестигранной резьбой обеспечивает простую и надежную установку в оборудование. Его основными характеристиками являются компактный дизайн, простота установки, гибкость вращения и стабильная несущая способность.
Простая установка, надежная фиксация: конструкция с шестигранной резьбой позволяет легко устанавливать и снимать с помощью всего лишь гаечного ключа. Резьбовое соединение обеспечивает надежную защиту от вращения и стабильную поддержку.
Низкое трение, высокая гибкость: прецизионный шарик и дорожка качения позволяют устройству гибко вращаться даже под нагрузкой, эффективно снижая износ оборудования и энергопотребление.
Компактная конструкция, экономит место: мини-дизайн делает его идеальным для использования в ограниченном пространстве оборудовании или прецизионных устройствах.
Высокая грузоподъемность: несмотря на небольшой размер, он может выдерживать относительно высокие для своих размеров нагрузки благодаря прочному корпусу и качественным материалам.
Износостойкий и долговечный: изготовлен из высокопрочных, износостойких материалов, обеспечивающих длительный срок службы, подходит для высокочастотной работы.
Несколько вариантов материалов. Доступны различные комбинации материалов для различных условий эксплуатации (например, общая промышленность, пищевая промышленность, агрессивные среды, чистые помещения).
Этот мини-блок передачи шариков широко используется в приложениях, требующих точного позиционирования, легкой транспортировки и изменения направления:
Прецизионные приборы и испытательное оборудование: используются в приспособлениях для печатных плат, оптических столах, столиках измерительных приборов для плавного перемещения и точного позиционирования образцов.
Оборудование для автоматизации и производственные линии:
Механизмы изменения направления: на сборочных и конвейерных линиях для изменения траектории заготовок.
Опорно-сдвижные механизмы: в качестве ножек для тяжелых шкафов, распределительных устройств, столов станков для облегчения перемещения.
Формы и приспособления: устанавливаются под большие формы или приспособления для точной регулировки и позиционирования.
Логистические и конвейерные системы: используются в сортировщиках, шариковых передаточных столах в качестве дополнения к традиционным роликам, обеспечивая свободный поток товаров в разных направлениях.
Высококачественная мебель и демонстрационное оборудование: например, раздвижные двери, передвижные витрины, крепления для телевизоров, обеспечивающие плавность перемещения.
При выборе данного изделия учитывайте следующие параметры:
Спецификация резьбы: например, M6x1, M8x1,25, M10x1,5 и т. д. (диаметр резьбы x шаг).
Размер шестигранника (по граням): например, 8 мм, 10 мм, 13 мм и т. д. должен соответствовать размеру ключа.
Диаметр шара: например, φ6 мм, φ8 мм, φ10 мм и т. д. Ключевой параметр, определяющий грузоподъемность и гибкость.
Общая высота: общая высота после установки, влияющая на расположение оборудования.
Статическая нагрузка: максимальная безопасная стационарная нагрузка, которую может выдержать один блок.
Материал шара и корпуса: выбирается с учетом нагрузки и требований к окружающей среде (влажность, химикаты, чистота).
Способ монтажа: проверьте, ввинчивается ли в резьбовое отверстие или проходит через зазорное отверстие и закрепляется гайкой.
Мини-прецизионный блок передачи шариков с шестигранной резьбой — это функциональный компонент, сочетающий в себе продуманную конструкцию, удобную установку и отличную производительность. Преобразуя трение скольжения в трение качения, он значительно улучшает характеристики движения оборудования, что делает его важным ключевым компонентом в точном оборудовании, оборудовании автоматизации и различных трудосберегающих трансмиссионных решениях.
