62
RONWIN
HS Code: 8431390000
Прецизионный миниатюрный шаровой шарнир из нержавеющей стали, часто называемый «прецизионный шаровой шарнир» или «миниатюрный шарикоподшипник», представляет собой чрезвычайно маленький высокоточный механический компонент. Его основная функция заключается в обеспечении гибкого вращения в разных направлениях и точной регулировки угла в фиксированном корпусе. Это достигается за счет высокоточного шарика из нержавеющей стали, свободно вращающегося внутри точно подобранного гнезда.
6204, 6205, 6206, 6208, 6210, 6215, 6219

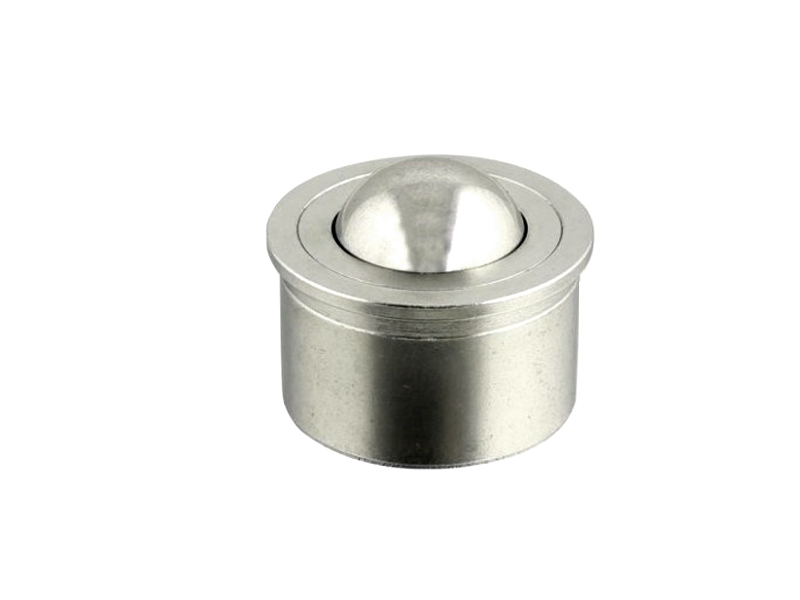

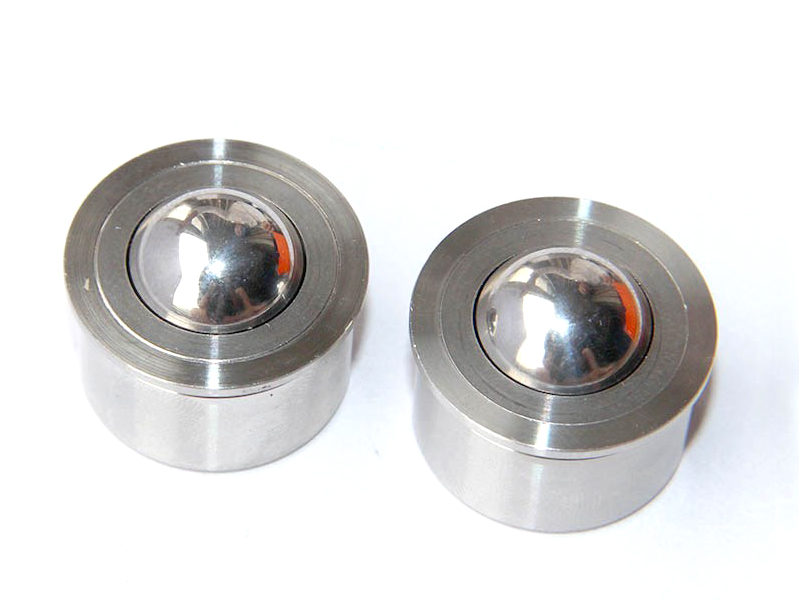

В широком ассортименте Longwei Automation мини-блок передачи шариков является самым миниатюрным устройством передачи шариков. Благодаря обеспечению качества мини-блоки используются в широком спектре отраслей промышленности, их можно использовать для точной передачи и позиционирования мелких деталей в сложных условиях обработки материалов, включая чистые помещения с ограниченным пространством и условиями эксплуатации. Мини-блоки передачи мяча обеспечивают точное перемещение и позиционирование, их можно использовать с мячом вверх или вниз. На станке с ЧПУ изготавливается прочный корпус из нержавеющей стали с шариками из нержавеющей стали и простым креплением корпуса.
В зависимости от типа «миниатюрные» шариковые передаточные устройства имеют размеры шариков от 4 до 19 мм. Устройства весят от 5 г до 185 г и предлагаются с грузоподъемностью от 2 до 20 кг (до 44 фунтов). Размеры и грузоподъемность указаны в следующей таблице.

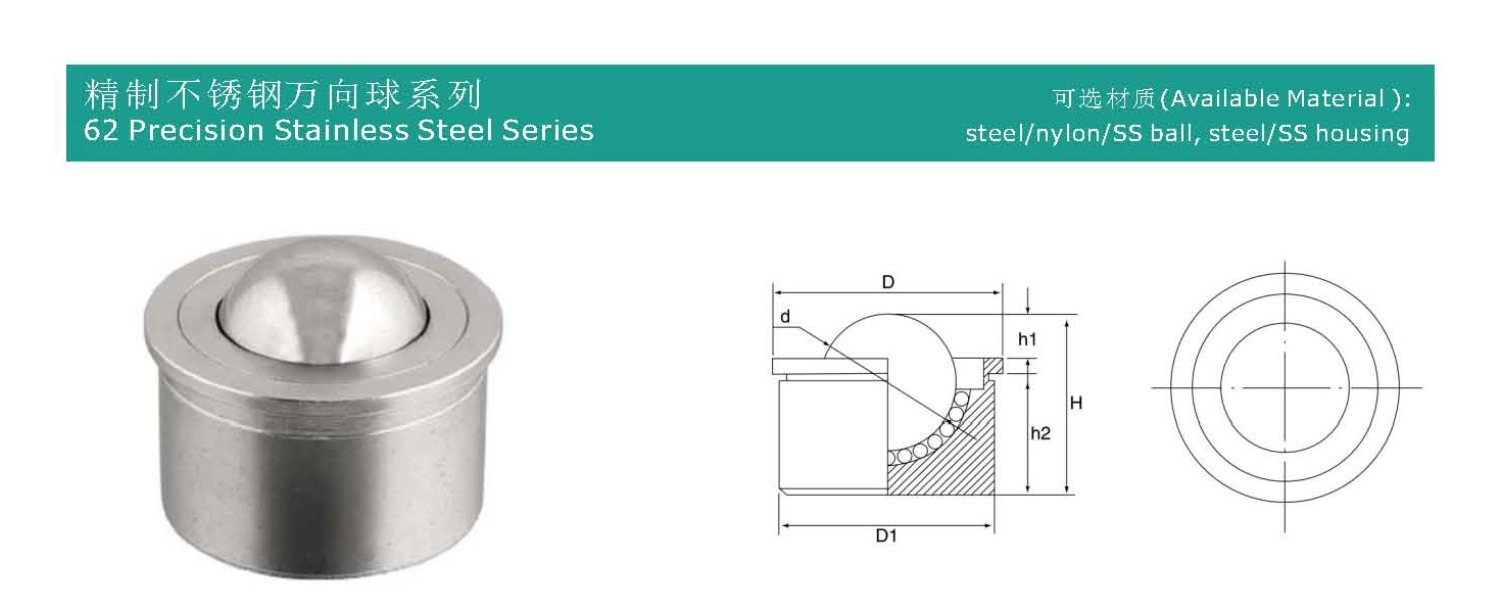

| Модель №. | Грузоподъемность (кг) | Размеры (мм) | Вес (г) | |||||||
| Материал | Предложить | Макс. | d | D | Д1 | H | ч1 | ч2 | ||
| 6204 | СС/СС | 2 | 3 | 4 | 9 | 7.5 | 6.1 | 1.1 | 4 | 5 |
| 6205 | СС/СС | 3 | 4 | 4.76 | 11 | 9 | 7.2 | 1.2 | 5 | 8 |
| 6206 | СС/СС | 4 | 5 | 5.56 | 13 | 11 | 8.5 | 1.5 | 6 | 10 |
| 6208 | СС/СС | 6 | 7 | 8.73 | 17 | 15 | 12.5 | 2.5 | 9 | 15 |
| 6210 | СС/СС | 8 | 10 | 10.32 | 20 | 18 | 14.5 | 3.5 | 10 | 30 |
| 6215 | СС/СС | 12 | 18 | 15.87 | 26 | 24 | 20.8 | 5.3 | 14 | 60 |
| 6219 | СС/СС | 15 | 20 | 19.05 | 32 | 30 | 25.3 | 6.3 | 17 | 185 |
Чрезвычайно маленький размер, обычно с диаметром шариков от 1 до 10 мм или даже меньше. Компактная конструкция идеально подходит для прецизионных инструментов и оборудования с ограниченным пространством.
Шарик и гнездо прецизионно отшлифованы и отполированы для достижения исключительной сферичности, качества поверхности и допусков на размеры.
Очень низкое вращательное трение и пусковой момент обеспечивают плавность, отзывчивость и отсутствие прилипания.
440C: Высокоуглеродистая мартенситная нержавеющая сталь, наиболее распространенный выбор. После термообработки он обладает очень высокой твердостью (HRC 58-62), отличной износостойкостью и хорошей коррозионной стойкостью.
304/316: приоритет отдается превосходной коррозионной стойкости, что делает его пригодным для суровых условий, таких как химическая, медицинская и пищевая промышленность, хотя и имеет относительно низкую твердость.
Материалы: Обычно изготавливаются из нержавеющей стали 440C, 420C или 304/316.
Преимущества: Коррозионная стойкость, износостойкость, высокая прочность, немагнитность (или слабомагнитность), длительный срок службы.
Как «универсальный» шарнир, он может поворачиваться и вращаться в любом направлении в пределах определенного конического угла (обычно менее ± 30 °), обеспечивая сложное движение с несколькими степенями свободы.
Несмотря на небольшой размер, использование высокопрочной нержавеющей стали и прецизионная конструкция позволяют ему выдерживать относительно значительные для своих размеров радиальные и осевые нагрузки.
Обычно предварительно смазывается заводской смазкой, что позволяет эксплуатировать без технического обслуживания в большинстве сред. При необходимости можно повторно смазать для продления срока службы.
Благодаря своим исключительным характеристикам он незаменим во многих высокотехнологичных и прецизионных областях:
Прецизионные инструменты и оптическое оборудование: используются в системах лазерной юстировки, механизмах фокусировки микроскопов и устройствах точной настройки угла оптических линз.
Автоматизация и робототехника: служит второстепенным компенсационным элементом в соединениях роботов, точкой соединения в прецизионных механизмах передачи и механизмом выравнивания в 3D-принтерах.
Медицинское оборудование: применяется в хирургических роботах, эндоскопах, стоматологическом оборудовании и прецизионных инфузионных насосах, где требуется высокая чистота и надежность.
Аэрокосмическая и оборонная промышленность: используется в гироскопах, головках самонаведения, инерциальных навигационных системах и других приложениях, требующих предельной точности и надежности.
Электроника и полупроводники: используется для точного позиционирования и в качестве буферного элемента в приспособлениях для тестирования чипов и оборудовании для обработки пластин.
Высококачественные потребительские товары: например, подвесы для высококачественных камер и механизмы точных часов.
При выборе данного товара обратите внимание на следующие параметры:
Диаметр шарика: основной размер, определяющий общий размер изделия.
Диаметр хвостовика и общая длина: Размеры монтажной части.
Спецификация резьбы: Обычная метрическая резьба, такая как M3, M4, M5 или дюймовая резьба, используемая для установки и фиксации.
Грузоподъемность: включает в себя как осевую, так и радиальную нагрузку.
Угол поворота: максимально допустимый угол отклонения.
Материал и твердость: выбираются на основе требований к износостойкости и коррозионной стойкости.
Класс точности: например, сферический допуск шарика и шероховатость поверхности (значение Ra).
В заключение отметим, что прецизионный миниатюрный шаровой шарнир из нержавеющей стали является жемчужиной современного точного машиностроения. Он объединяет высокопрочные материалы, миниатюрные производственные процессы и высокоточные стандарты, обеспечивая идеальное решение для приложений, требующих гибкого, плавного, точного и надежного разнонаправленного движения в минимальном пространстве. Это ключевой фундаментальный компонент для повышения производительности оборудования и достижения точного управления.
