65
RONWIN
HS Code: 8431390000

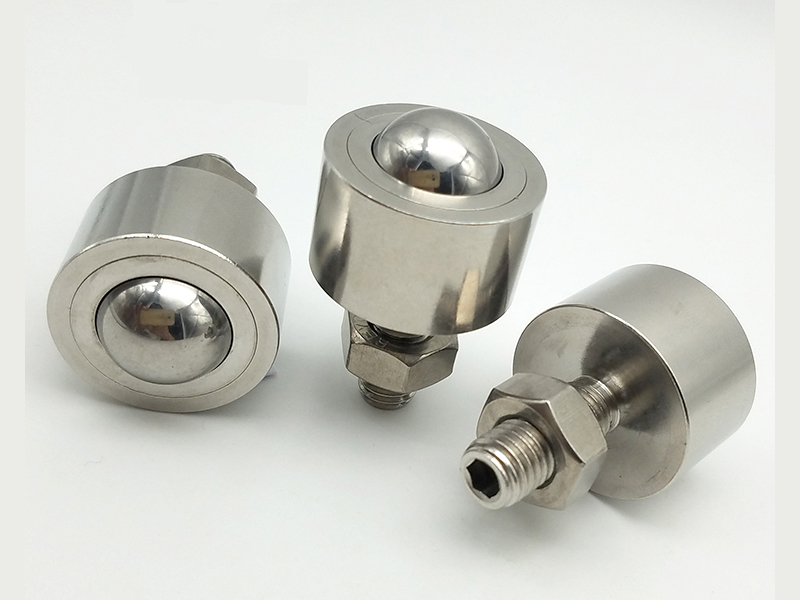

Это миниатюрный узел передачи шарика с резьбовым креплением, также широко известный как «плунжер шара» или «подпружиненный механизм передачи шарика». Он состоит из высокоточного шарика (обычно изготовленного из нержавеющей стали), помещенного в корпус с резьбовым стержнем. Шар может вращаться во всех направлениях с низким трением. Его основная функция — преобразовать трение скольжения в трение качения, обеспечивая точное и плавное движение и позиционирование.
Очень низкое трение качения: обеспечивает плавное и точное движение с минимальной движущей силой. Высокая точность и стабильность: прецизионные шарик и корпус обеспечивают плавность работы и высокую повторяемость позиционирования.
Простая установка: резьбовая шпилька позволяет ввинчивать напрямую в резьбовое отверстие оборудования, что делает установку простой, безопасной и свободной от сложных приспособлений.
Миниатюрный дизайн: небольшой размер делает его подходящим для точного оборудования, где пространство ограничено.
Долговечность и устойчивость к коррозии: конструкция из нержавеющей стали позволяет адаптировать его к различным промышленным средам, в том числе к тем, которые требуют чистоты или содержат слабые коррозийные элементы.
Высокая грузоподъемность: несмотря на небольшой размер, благодаря материалам высокой твердости один шариковый передаточный узел может выдерживать значительные нагрузки.

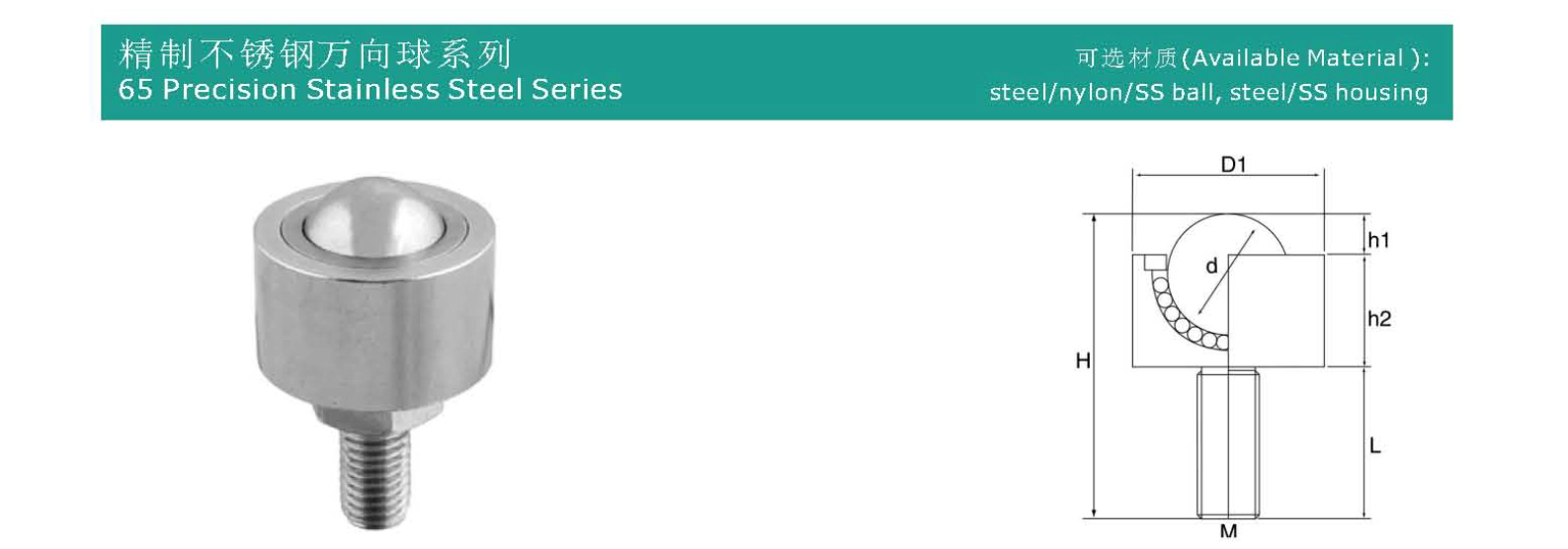

| Модель №. | Грузоподъемность (кг) | Размеры (мм) | ||||||||
| Материал | Предложить | Макс. | d | Д1 | H | ч1 | ч2 | M | L | |
| 6505 | СС/СС | 4 | 5 | 5.56 | 12 | 23 | 1.5 | 6.5 | М6 | 15 |
| 6508 | СС/СС | 6 | 7 | 8.73 | 16 | 27 | 2.5 | 9.5 | М6 | 15 |
| 6510 | СС/СС | 8 | 10 | 10.32 | 19 | 35 | 3.5 | 11.5 | М8 | 20 |
| 6515 | СС/СС | 12 | 18 | 15.87 | 25 | 40 | 5.3 | 14.7 | М8 | 20 |
| 6519 | СС/СС | 15 | 20 | 19.05 | 31 | 50 | 6.3 | 18.7 | М10 | 25 |
Прецизионный шар: обычно изготавливается из высококачественной нержавеющей стали (например, 440C), подвергается термической обработке и прецизионному шлифованию для достижения высокой твердости, износостойкости, коррозионной стойкости и очень низкой шероховатости поверхности.
Корпус и резьбовая шпилька. В корпусе находится шар и обычно имеется встроенная пружина и механизм регулировки давления. Резьбовая шпилька в основании (например, метрическая резьба М3, М4, М5, М6) используется для надежной установки.
Внутреннее давление и возвратный механизм: встроенная пружина обеспечивает постоянное давление вниз на шар, гарантируя, что он поддерживает хороший контакт с поверхностью груза и автоматически возвращается в исходное положение после нажатия.
Когда заготовка или компонент оборудования прижимается к шару и перемещается, шар вращается из-за приложенного трения.
Поскольку оно включает в себя точечный контакт и трение качения, динамическое трение намного ниже, чем трение скольжения. Это приводит к легкому, плавному и точному линейному или вращательному движению без прилипания.
Крепление на резьбовой шпильке: указывает метод установки, указывая, что он имеет внешнюю резьбу, которая ввинчивается в резьбовое отверстие в опорной пластине, подобно болту.
Нержавеющая сталь: указывает на основной материал, обеспечивающий прочность, износостойкость и устойчивость к коррозии.
Точность: подчеркивает малые производственные допуски, плавность работы и пригодность для высокоточных применений.
Миниатюра: указывает на небольшой размер, обычно с диаметром шарика от 3 до 10 мм и соответственно небольшим диаметром резьбы.
Блок передачи мяча: указывает на его основную функцию – мяч может свободно вращаться в любом направлении.
Этот продукт является важнейшим компонентом оборудования автоматизации, прецизионных инструментов и оснастки. Он обычно используется в.
Прецизионные линейные направляющие: служат пассивным опорным роликом, помогая основной направляющей добиться плавного и нескользящего движения.
Перемещение и перемещение тяжелых грузов: устанавливается под платформой и используется в сочетании с гладкой опорной плитой для легкого перемещения тяжелых заготовок или оборудования.
Инструментальные приспособления и механизмы позиционирования: используются в обрабатывающем и контрольном оборудовании с ЧПУ для поддержки и направления заготовок, обеспечивая быстрое и точное позиционирование.
Системы транспортировки и сортировки: действует как направляющее колесо с низким сопротивлением на участках, требующих изменения направления или легкого толкания.
Инструменты и офисное оборудование: используются внутри устройств, таких как сканеры и принтеры, для поддержки движущихся компонентов.
Диаметр шарика: например, 5 мм, 6,35 мм (1/4 дюйма), 8 мм и т. д.
Спецификация резьбовой шпильки: например, M4x0,7, M6x1,0, 1/4"-20UNF и т. д.
Общая высота/Монтажная высота: Габаритные размеры после установки.
Статическая нагрузка: максимальная безопасная нагрузка, которую он может выдержать в стационарном состоянии.
Динамическая нагрузка: рекомендуемая нагрузка, которую он может выдержать во время катания.
Материал и твердость шарика: обычно нержавеющая сталь 440C, HRC ≥ 58.
Пружинная сила: сила, необходимая для нажатия на мяч, которая влияет на стабильность и гибкость контакта.
Миниатюрный шариковый передаточный узел из нержавеющей стали с резьбовым креплением представляет собой небольшой, но жизненно важный инженерный компонент. Благодаря продуманной механической конструкции он преобразует трудноконтролируемое трение скольжения в эффективное трение качения. Это обеспечивает плавное, простое и точное перемещение различного прецизионного оборудования. Его прочные, долговечные и простые в установке характеристики делают его идеальным выбором для инженеров, разрабатывающих высоконадежные системы автоматизации.
