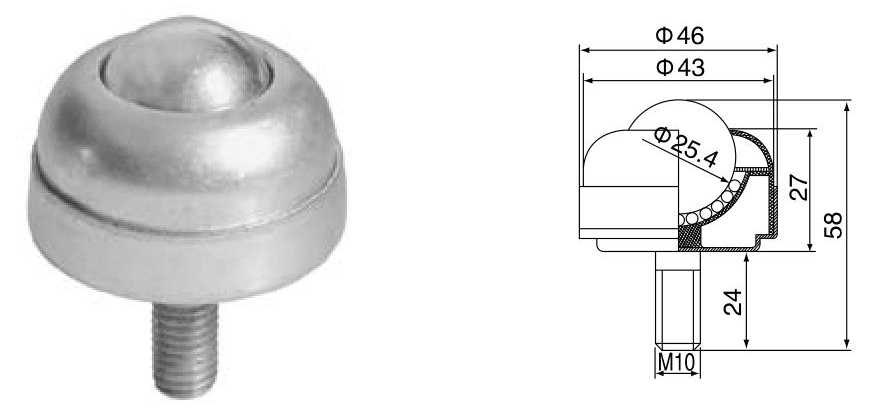

Блок передачи шарика с болтовым креплением

Блок передачи шариков с креплением на шпильке

Номер модели: 1825

Ключевые особенности

 общего назначения для легких условий эксплуатации, низкопрофильный штампованный корпус узла передачи шаров, крепление болтами с резьбой, регулируемая высота, крепление с просверленными отверстиями, альтернативные материалы, такие как пластик (нейлон), сталь и нержавеющая сталь.

Технические характеристики

Советы перед использованием устройства переноса шариков

1. Перед применением рекомендуется добавить смазку.

2. При расчете максимального веса груза одного агрегата рекомендуется использовать «Предлагаемую» грузоподъемность. При использовании устройства шарового типа в нижнем положении рекомендуется использовать данные о грузоподъемности 50%.

3. Поверхность материала лучше сделать максимально ровной. Рекомендуется использовать железный поднос.

4. Рекомендуется размещать не менее 3 столбцов (рядов) блоков, контактирующих с поверхностью материала.

5. Метод расположения обычно является горизонтальным и ромбическим, при этом при ромбическом расположении необходимо разместить на один столбец (ряд) единиц больше, чем при горизонтальном расположении.

6. Вы можете использовать подпружиненные шариковые передаточные устройства, когда поверхность материала неровная.

7. Блок с пружиной должен учитывать проблему нагрузки, и необходимо увеличить количество блоков.

8. Рекомендуется использовать его, как правило, линейная скорость не превышает 2 м/с.

9. Когда линейная скорость составляет 1 м/с, коэффициент динамического трения составляет около 0,05-0,005 мкм, и коэффициент трения будет варьироваться в зависимости от материала узла передачи шариков.

10. Шариковые передаточные узлы из стали или нержавеющей стали можно использовать при максимальной температуре 1000 градусов по Цельсию, рекомендуется использовать полностью пластиковый материал при температуре не выше 60 градусов по Цельсию.
