ФА
RONWIN

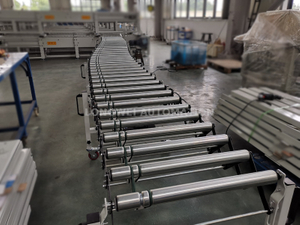

Гибкий расширяемый гравитационный роликовый конвейер представляет собой роликовое конвейерное устройство без привода, рама которого может свободно выдвигаться или втягиваться. В качестве несущей конструкции используется расширяемая рама ножничного типа, а в качестве средства транспортировки используются ролики. Товары перемещаются вручную или под действием силы тяжести, при этом ролики свободно вращаются, что обеспечивает плавность транспортировки. Оборудование не имеет встроенного источника привода и относится к категории безмоторного конвейерного оборудования, служащего важным гибким звеном и вспомогательным инструментом в логистических и складских системах.
Его основная конструкция состоит из: расширяемой рамы ножничного типа, транспортирующих роликов, регулируемых по высоте опорных стоек и поворотных роликов с тормозами. Агрегатом можно свободно управлять, регулировать его под любым углом и конфигурировать как прямые, так и изогнутые секции по мере необходимости, что позволяет адаптировать его к различным сложным рабочим условиям.
(Рисунок 1. Принципиальная схема гибкого расширяемого гравитационного роликового конвейера – сравнение втянутого и выдвинутого состояний)
Гибкий расширяемый гравитационный роликовый конвейер предлагает следующие существенные преимущества.
Коэффициент расширения каждой секции может достигать 1:3, то есть соотношение между полностью выдвинутой длиной и полностью втянутой длиной составляет 3:1. Во время работы его можно выдвинуть на всю длину для удовлетворения потребностей в транспортировке; когда он не используется, его можно сложить, чтобы значительно уменьшить площадь пола, эффективно увеличивая полезное пространство примерно в два раза — особенно подходит для рабочих мест с ограниченной площадью.
Агрегатом можно свободно управлять, а маршрут транспортировки можно гибко изменять с максимальным углом поворота до 180°. Опорные ножки регулируются по высоте, что позволяет устанавливать конвейер горизонтально или под наклоном в зависимости от требований к высоте стыковки.
Оснащенный бесшумными поворотными роликами с тормозами внизу, конвейер можно быстро переместить в любое желаемое положение и надежно зафиксировать. При необходимости расширенную длину можно ограничить. Оборудование может быть перекомпоновано в любое время в соответствии с эксплуатационными требованиями, обеспечивая эффективный рабочий режим «развертывание при необходимости, хранение по завершении».
Оборудование не имеет электропривода, передаточных устройств и электрических систем управления; он состоит по существу из рамы и роликов. Он предлагает такие преимущества, как низкая стоимость, простая конструкция, простота обслуживания и надежная работа, а также чрезвычайно низкие затраты на долгосрочное обслуживание.
В зависимости от типа транспортируемого груза вращающиеся элементы могут быть выполнены в виде однорядных или двухрядных роликов. Материалы роликов включают оцинкованную углеродистую сталь, нержавеющую сталь, алюминиевый сплав, резиновое покрытие, ПВХ и многое другое, чтобы удовлетворить различные требования к транспортировке.
Конвейер можно гибко комбинировать с несколькими роликовыми линиями и другими типами конвейерного оборудования, выступая в качестве гибкого интерфейса в логистических системах для быстрого создания полноценной рабочей конвейерной линии.
(Рисунок 2. Принципиальная схема гибкого расширяемого гравитационного роликового конвейера – ролики, ножницы, ручки, ножки, ролики и крюки)
Общие технические характеристики гибкого расширяемого гравитационного роликового конвейера следующие.
| Диапазон спецификации | параметра |
|---|---|
| Коэффициент расширения | 1:3 (соотношение длины полностью выдвинутой и полностью втянутой секции) |
| Максимальный угол поворота | До 180° |
| Передача средств массовой информации | Однорядные ролики, двухрядные ролики |
| Диаметр ролика | 50 мм (обычно используется); 60 мм опционально |
| Роликовые материалы | Ролики из оцинкованной углеродистой стали, ролики из нержавеющей стали, ролики из ПВХ, ролики из алюминиевого сплава, ролики с резиновым покрытием и т. д. |
| Ширина конвейера | 450 мм, 500 мм, 600 мм и т. д. |
| Длина секции | 400 мм – 1120 мм (для роликов диаметром 50 мм) |
| Высота опорной ноги | Обычный диапазон регулировки 650–950 мм. |
| Грузоподъемность на секцию | 70 кг (с роликами диаметром 50 мм) |
| Общая грузоподъемность в полностью выдвинутом состоянии | Прибл. 100 кг (при условии отсутствия ударной нагрузки) |
| Радиус поворота | Стандартные внутренние радиусы поворота: 600 мм, 900 мм, 1200 мм и т. д. |
| Состав раздела | Не менее двух секций на единицу, с одним комплектом ножниц в качестве одной секции. |
| Гибкий расширяемый гравитационный роликовый конвейер | Aspect | Фиксированный роликовый конвейер |
|---|---|---|
| Установка | Мобильный, оснащен колесиками для свободного перемещения. | Фиксированный, прочно прикрепленный к полу болтами |
| Космическая адаптируемость | Регулируемая длина с коэффициентом расширения 1:3; убирается для экономии места, когда не используется | Фиксированная длина, нерегулируемая, занимает постоянное пространство |
| Направленная гибкость | Свободное управление, угол поворота до 180°. | Фиксированное направление; для токарной обработки требуются специальные изогнутые секции |
| Регулировка высоты | Регулируемые опорные ножки, позволяющие создавать наклонные или наклонные секции. | Фиксированная высота, нерегулируемая |
| Эффективность развертывания | Быстрое выдвижение и втягивание; обслуживается одним человеком; очень маневренный | Требует профессиональной установки и ввода в эксплуатацию; недвижимый |
| Источник питания | Без питания; зависит от ручного толкания или силы тяжести | Может быть без привода или с приводом от двигателя (опционально). |
| Типичные применения | Временная транспортировка, погрузка/разгрузка, ограниченное пространство, частая смена планировки | Стационарные производственные линии, долгосрочные стабильные маршруты транспортировки |
| Грузоподъемность | Грузоподъемность секции 70 кг; общая вместимость ок. 100 кг в полностью выдвинутом состоянии | Более высокая грузоподъемность; при необходимости может быть рассчитан на более тяжелые нагрузки |
| Структура затрат | Простая конструкция; более низкие затраты на покупку и обслуживание | Зависит от конфигурации; версии с электроприводом стоят дороже |
Итог сравнения: Гибкий расширяемый гравитационный роликовый конвейер отличается гибкостью, что делает его идеальным для часто меняющихся рабочих мест, ограниченного пространства и сценариев быстрого развертывания. С другой стороны, стационарный роликовый конвейер предлагает преимущества в долгосрочной стабильной работе, транспортировке тяжелых грузов и интеграции с системами автоматизации. Эти два типа часто дополняют друг друга в практическом применении.
Гибкий расширяемый гравитационный роликовый конвейер широко используется для транспортировки готовых коробок и контейнеров в различных отраслях промышленности. Типичные области применения включают в себя:
Погрузочно-разгрузочные работы: Быстрая погрузка/разгрузка в цехах, складах и грузовых площадках; может быть расширен до грузовых прицепов, чтобы сократить расстояние ручной перевозки.
Логистика и дистрибуция: Обработка и временное хранение в экспресс-сортировочных центрах, грузовых станциях и зонах погрузки контейнеров.
Производственные и упаковочные линии: в качестве временного или вспомогательного конвейерного оборудования рядом с производственными линиями, связывающими различные рабочие станции.
Складирование электронной коммерции: гибкое реагирование на колебания объемов заказов для обеспечения гибких складских операций.
Обслуживаемые отрасли: электроника, напитки и продукты питания, упаковка и полиграфия, машиностроение, легкая промышленность и текстильная промышленность, табачная, химическая и фармацевтическая промышленность, резиновые и пластмассовые изделия, детали автомобилей и мотоциклов и т. д.
Серия роликов однорядных FA
50-диаметр роликов
500-ширина транспортной поверхности
×4-четыре секции
Серия катков двухрядных FB
50-диаметр роликов
800-ширина транспортной поверхности
×5-пять секций
Гибкий расширяемый гравитационный роликовый конвейер — это легкое и гибкое транспортное устройство, сочетающее в себе легкую мобильность, расширяемое хранилище, свободное рулевое управление и экономическую надежность. Он работает без электроэнергии, имеет простую конструкцию и прост в обслуживании. Это идеальное решение для объединения стационарного оборудования и ручных погрузочно-разгрузочных операций в логистических и складских системах. Это оборудование особенно подходит для сценариев, требующих частой смены рабочих мест, гибких маршрутов транспортировки и чувствительных к затратам инвестиций. Это оборудование эффективно повышает эффективность погрузки/разгрузки и обработки грузов, снижает трудоемкость ручного труда и служит незаменимым инструментом для современных гибких логистических операций.
