Узкие места в погрузочно-разгрузочных работах, вызванные выходом из строя недостаточно определенных компонентов конвейера при нагрузках высокой производительности, влекут за собой серьезные эксплуатационные и финансовые последствия. Перемещение стандартных или негабаритных поддонов, вес которых часто превышает 2000 фунтов, создает серьезные динамические нагрузки, риски прогиба и требования к крутящему моменту, которые стандартные конвейерные системы просто не могут выдержать. Когда производственные линии останавливаются из-за отклонения ролика или разрушения подшипника, производительность всего предприятия сразу же снижается. Предприятия, пытающиеся вывести стандартное оборудование за пределы его структурных ограничений, сталкиваются с постоянными чрезвычайными ситуациями при техническом обслуживании и нарушением условий безопасности. Выбор правильной системы конвейерных роликов для тяжелых условий эксплуатации требует глубокого понимания внутренней механики, методологии привода, конструкционных материалов и строгих критериев оценки. Сопоставляя механические характеристики роликов с точной нагрузкой на поддоны и условиями окружающей среды, менеджеры по эксплуатации обеспечивают непрерывную пропускную способность и минимизируют время простоя на техническое обслуживание.

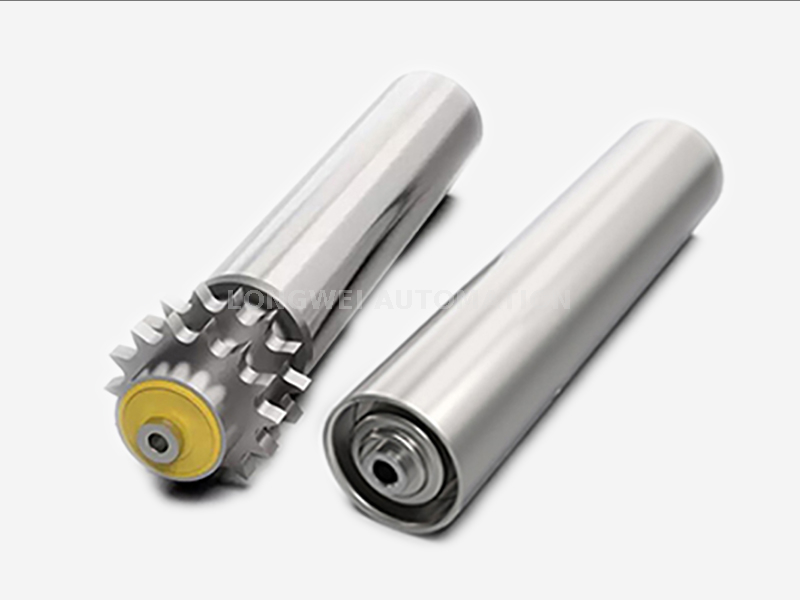

Механическая целостность. В роликах для тяжелых условий эксплуатации используются толстостенные стальные трубы, прочные оси и прецизионные сварные звездочки, что предотвращает прогиб и выход из строя подшипников при экстремальных нагрузках на поддоны.
Варианты системы привода: Эксплуатационные требования диктуют выбор между приводным роликом с цепным приводом (CDLR) для грубой транспортировки, роликами с электроприводом (MDR) для зонального накопления или гравитационными системами для стадирования.
Альтернативные варианты привода и перемещения: системы для тяжелых условий эксплуатации часто взаимодействуют с цепными конвейерами и используют специальные выдвижные механизмы перемещения под прямым углом для безопасной транспортировки многотонных поддонов.
Правила определения размеров: Правильная спецификация требует расчета динамических ударных нагрузок (например, падения вилочного погрузчика) и обеспечения постоянного контакта как минимум трех роликов с поверхностью поддона.
Конструктивной основой любого тяжелого катка является сама трубка. Стандартные характеристики материалов обычно включают необработанную углеродистую сталь, оцинкованную сталь и нержавеющую сталь. Углеродистая сталь обеспечивает исключительную прочность в сухих помещениях, где ржавчина не является основной проблемой. Нержавеющая сталь обязательна для применения в пищевой промышленности, в промывочных средах или на объектах, работающих с коррозионно-активными химическими веществами. Оцинкованная сталь служит золотой серединой, предлагая цинковое покрытие, которое предотвращает коррозию во влажной, открытой или умеренно влажной среде.
Диаметр трубы и толщина стенки напрямую определяют грузоподъемность и устойчивость ролика к прогибу. Для перемещения поддонов диаметр труб обычно составляет от 2,5 до 3,5 дюймов. Толщина стенки является основной переменной спецификации; переход от стенки 11 калибра к стенке 7 калибра существенно повышает жесткость конструкции трубы. Такая толщина предотвращает отклонение центра как при статических нагрузках покоя, так и при динамических воздействиях поддонов, движущихся поперек линии. Если труба прогибается слишком сильно, это создает боковую нагрузку на подшипники, что приводит к быстрому выходу из строя.
| Материал трубки | Коррозионная стойкость | в первичной среде | Типичное применение |
|---|---|---|---|
| Необработанная углеродистая сталь | Сухой, Крытый | Низкий | Стандартные складские помещения, производственные линии |
| Оцинкованная сталь | Влажная, наружная постановка | Середина | Погрузочные доки, некондиционированные помещения |
| Нержавеющая сталь | Промывка, Химическая | Высокий | Пищевая промышленность, фармацевтические заводы |
Оси выдерживают весь вес катка и поддона над ним. Шестигранные оси являются отраслевым стандартом для тяжелых грузов и резко контрастируют с круглыми осями. Шестигранная ось фиксируется непосредственно в соответствующем шестиугольном отверстии, пробитом в раме конвейера. Этот механический замок предотвращает вращение оси внутри рамы, устраняя износ самой рамы и заставляя подшипник обрабатывать вращение так, как задумано. Круглые оси, если они не закреплены должным образом, вращаются внутри рамы, заваливая монтажные отверстия и разрушая структурную целостность конвейерной платформы.
Методы крепления оси также влияют на техническое обслуживание и устойчивость. Оси с пружинной фиксацией обеспечивают относительно быструю установку и снятие путем нажатия на конец оси и вставки ролика в раму. Для экстремально тяжелых условий эксплуатации оси с фиксацией пальцами или с просверленной резьбой обеспечивают превосходную боковую устойчивость. Эти методы жестко прикрепляют ось к раме болтами или прикрепляют ее, гарантируя, что ролик не выскочит при сильной вибрации или боковой нагрузке, хотя для их снятия во время технического обслуживания требуется больше времени.
Подшипники уменьшают трение вращения, позволяя механизмам привода эффективно перемещать многотонные поддоны. Прецизионные подшипники класса ABEC изготавливаются с жесткими допусками, обеспечивая плавное вращение и минимальное выделение тепла даже при постоянных тяжелых нагрузках. Неточные подшипники часто имеют слишком большой внутренний люфт, что приводит к заклиниванию и преждевременному выходу из строя под воздействием огромного веса полностью загруженных поддонов.
Не менее важен корпус, удерживающий подшипник внутри трубки. Обжимные или сварные корпуса подшипников физически фиксируют подшипник на конце стальной трубы. Это предотвращает миграцию подшипника — состояние, при котором сильные боковые силы выталкивают подшипник из трубы, вызывая разрушение ролика. В зависимости от окружающей среды предприятиям приходится выбирать между экранированными и герметичными подшипниками. Экранированные подшипники блокируют крупный мусор, например древесную стружку с поддонов, но пропускают некоторое количество влаги и мелкой пыли. В герметичных подшипниках используется резиновая контактная кромка, которая полностью блокирует пыль и влагу, что делает их незаменимыми для грязных, влажных или промывных сред.
Перемещение поддона массой 2000 фунтов требует значительного крутящего момента, передаваемого от приводного механизма на ролик, а затем от ролика на поддон. В таких системах, как приводной ролик с цепным приводом (CDLR), двигатель приводит в движение непрерывную цепь, которая приводит в зацепление звездочки, приваренные к концам роликов. Крутящий момент передается от двигателя к цепи, к звездочке, через прочную трубку и, наконец, к поверхности поддона. Эта прямая механическая связь обеспечивает мощную тягу, позволяющую перемещать массивные грузы без проскальзывания.
Коэффициент трения между поверхностью стального ролика и нижней частью поддона является критической переменной. Деревянные поддоны обычно обеспечивают превосходное сцепление со стальными роликами. Однако пластиковые поддоны часто имеют гладкие и твердые полозья, которые скользят по стандартной стали. В этих случаях роликам требуются специальные изоляционные или уретановые втулки для увеличения трения. Цель состоит в том, чтобы обеспечить достаточное сцепление для продвижения поддона вперед, не вызывая чрезмерного износа нижней части поддона или перегрузки приводного двигателя во время ускорения.
Системы для тяжелых условий эксплуатации должны часто размещать поддоны, не раздавливая продукты и не вызывая опасных скоплений. Логика накопления нулевого давления (ZPA) делит конвейер на отдельные зоны, каждая из которых достаточно велика, чтобы вместить один поддон. Фотодатчики контролируют наличие поддона в каждой зоне. Когда зона занята, логический контроллер связывается с восходящей зоной, чтобы остановить ее приводной механизм.
Поддон входит в зону А и прерывает луч фотореле.
Логический контроллер регистрирует зону А как занятую.
Второй поддон приближается к зоне B (сразу выше зоны A).
Контроллер останавливает приводной механизм в зоне B, останавливая второй поддон до того, как он коснется первого.
Когда зона A очищается, зона B снова активируется, перемещая второй поддон вперед.
Это зонирование достигается с помощью пневматических муфт, которые отсоединяют приводную цепь от роликов, или с помощью роликов с электроприводом (MDR), которые просто отключают внутренний двигатель для этой конкретной зоны. За счет остановки отдельных зон поддоны накапливаются с нулевым давлением между ними. Это предотвращает столкновение массивной направленной вперед силы нескольких многотонных поддонов и разрушение свинцового поддона до упора, защищая как продукт, так и конструкцию конвейера.
Маршрутизация поддонов по объекту часто требует изменения направления. Выдвижная цепь под прямым углом перемещает поддоны между пересекающимися роликовыми линиями. Во время нормальной работы эти механизмы располагаются под поверхностью ролика. Когда поддон необходимо переместить, он останавливается над выдвижным механизмом. Пневматические или гидравлические цилиндры поднимают многопрядные цепи между роликами, отрывая поддон от поверхности роликов и перемещая его на 90 градусов на соседнюю линию.
Ролики поворотной платформы используются, когда необходимо изменить ориентацию поддона или когда перемещение всплывающего поддона невозможно. Поворотный стол для тяжелых условий эксплуатации состоит из секции приводного роликового конвейера, установленной на центральном шарнирном подшипнике. Поддон заезжает на поворотный стол, останавливается, а мощный мотор-редуктор поворачивает всю станину на 90 или 180 градусов. Затем ролики снова активируются, чтобы отодвинуть поддон в новом направлении. Оба механизма требуют точного выравнивания и прочной структурной поддержки, чтобы справиться с динамическим перемещением многотонных грузов.
CDLR общепризнан как отраслевой стандарт для обработки тяжелых поддонов. Механизм основан на системе цепной петли с рулоном на рулон. Приводная цепь проходит от звездочки одного ролика к звездочке следующего, создавая непрерывный положительный привод по всему конвейеру. Поскольку звездочки приварены непосредственно к толстостенным трубкам, между приводным механизмом и роликом отсутствует проскальзывание.
Такая конструкция делает CDLR лучшим выбором для грязных, маслянистых или экстремально температурных сред. Там, где ремни проскальзывают, разрушаются или рвутся под действием больших нагрузок или загрязнений, стальные цепи и сварные звездочки продолжают тянуть. Системы CDLR выдерживают большой вес, частые запуски и остановки, а также суровые промышленные условия, что делает их основой тяжелого производства и предприятий по переработке древесины.
Ролики с электроприводом (MDR) оснащены внутренним бесщеточным двигателем постоянного тока напряжением 24 В или 48 В непосредственно внутри трубы ролика. Это устраняет необходимость во внешних двигателях, редукторах и тяжелых приводных цепях. Ролик с электроприводом обычно связан с соседними натяжными роликами посредством полиуретановых O-образных лент или небольших цепей, образуя зону с приводом.
MDR идеально подходит для точного автоматизированного складирования, требующего ZPA, низкого уровня шума и модульной масштабируемости. Поскольку каждая зона имеет независимое питание, системы MDR отличаются высокой энергоэффективностью и работают только тогда, когда поддон активно перемещается через зону. Современные системы 48 В и прочная передача увеличили их способность обрабатывать поддоны стандартного веса. Однако в целом они по-прежнему не соответствуют абсолютной максимальной грузоподъемности, предлагаемой традиционными системами CDLR.
Гравитационные роликовые системы полностью полагаются на неприводную механику с наклонным приводом или ручное толкание для транспортировки поддонов. В этих системах используются сверхпрочные ролики и прецизионные подшипники для минимизации сопротивления качению, что позволяет тяжелым грузам перемещаться с минимальным усилием.
Несмотря на то, что гравитационные системы экономически эффективны для коротких складских площадей, линий ручной сборки или разгрузочных полос, они создают значительные риски для безопасности. Поддон весом 2000 фунтов, движущийся вниз по склону, быстро становится опасным, если уклон слишком крутой. Внедрение гравитационных систем для тяжелых грузов требует строго рассчитанных углов наклона и интеграции механических регуляторов скорости или тормозных роликов для безопасного контроля скорости поддона.
Цепные конвейеры, или многониточные цепные конвейеры, перемещают поддоны, опирая их непосредственно на две или более движущиеся стальные цепи. Сравнение роликового привода с системами буксируемой цепи сводится к ориентации поддона и состоянию дна.
Цепи обязательны, если поддоны имеют нижние доски, расположенные перпендикулярно направлению движения.
Система сверхмощных конвейерных роликов превосходно подходит для операций накопления, сортировки и поворота.
Ролики обеспечивают непрерывную опорную поверхность, что делает их более подходящими для поддонов с направляющими, параллельными направлению движения, или поддонов с днищем по всему периметру.
При выборе системы для тяжелых условий эксплуатации необходимо различать статическую грузоподъемность и динамическое воздействие. Статическая нагрузка – это вес покоя поддона, равномерно распределенный по роликам. Динамическое воздействие — это внезапная ударная сила, возникающая, когда вилочный погрузчик роняет тяжелый поддон на конвейерную платформу. В системе, рассчитанной только на статический вес, в условиях реальных нагрузок быстро повреждаются трубки и взрываются подшипники.
Чтобы рассчитать необходимую грузоподъемность на ролик, инженеры определяют максимальный предполагаемый вес поддона и делят его на количество роликов, поддерживающих груз. Они применяют коэффициент запаса прочности — часто в 1,5–2 раза превышающий статическую нагрузку — для учета динамических воздействий в зонах нагрузки. В зонах погрузки тяжелых грузов часто используются близко расположенные ролики с более толстыми стенками и прочными стальными осями, которые без сбоев поглощают удары вилочного погрузчика.
Шаг роликов — это межцентровое расстояние между соседними роликами. Фундаментальное «Правило трех» гласит, что шаг роликов должен гарантировать, что по крайней мере три ролика будут поддерживать опору поддона в любой момент. Если только два ролика поддерживают тяжелый поддон, он раскачивается, застревает или перегружает отдельные ролики.
Ориентация поддона диктует требования к шагу. Если 48-дюймовый поддон перемещается с направляющими параллельно роликам, шаг должен быть достаточно малым, чтобы равномерно выдерживать нагрузку. Транспортировка пластиковых или поврежденных деревянных поддонов с неровной поверхностью дна представляет собой серьезную проблему. Отсутствие нижних досок или провисание пластикового фиксатора между роликами, если шаг слишком широкий. В этих сценариях уменьшение шага роликов до 3 или 4 дюймов обеспечивает более плотную опорную поверхность, предотвращает застревание и обеспечивает плавность хода.
Условия окружающей среды на предприятии сильно влияют на выбор материалов. Стандартный ролик из углеродистой стали быстро ржавеет на мясоперерабатывающем заводе, подвергающемся ежедневной химической промывке. В таких условиях выбор герметичных подшипников, трубок из нержавеющей стали и двигателей, рассчитанных на промывку, имеет решающее значение для долговечности и соответствия пищевым стандартам. В средах с высоким содержанием пыли, например в деревообрабатывающих цехах, требуются экранированные подшипники для предотвращения попадания твердых частиц.
Соответствие OSHA определяет параметры конструкции. Тяжелые приводные механизмы, особенно открытые цепи и звездочки систем CDLR, требуют надежной защиты для предотвращения травм в местах защемления. Выдвижные цепные передачи и поворотные платформы должны иметь физические барьеры и защитные блокировки для защиты операторов от движущегося оборудования. Обеспечение учета этих факторов соответствия на этапе спецификации предотвращает дорогостоящие модификации и нарушения безопасности в дальнейшем.
Пыль, мусор и влага являются основными причинами преждевременного выхода из строя подшипников в системах, работающих в тяжелых условиях. Когда загрязнение проникает в корпус подшипника, оно разрушает смазку и вносит абразивные частицы, которые разрушают стальные шарики и дорожки качения. В результате трения выделяется сильный нагрев, что в конечном итоге приводит к заклиниванию подшипника и выходу ролика из строя.
Основная стратегия смягчения последствий заключается в предварительном выборе правильного типа подшипника — подшипники с уплотнениями для влажных или пыльных сред и подшипники с экранами для общепромышленного использования. Бригады технического обслуживания осуществляют регулярный акустический или вибрационный мониторинг. Прислушиваясь к отчетливому скрежетанию неисправного подшипника, технические специалисты могут заменить неисправный ролик до того, как он заклинит и повредит приводную цепь или поддон.
Эксплуатационная реальность систем CDLR включает в себя растяжение цепи и ухудшение состояния зубьев звездочки с течением времени. Поскольку приводная цепь тянет многотонные грузы, металлические звенья постепенно изнашиваются и удлиняются. Ослабленная цепь проскальзывает через зубья звездочки, что приводит к рывкам поддона и быстрому износу звездочек.
Для снижения этого риска необходимы строгие графики профилактического обслуживания. Технические специалисты регулярно проверяют натяжение цепи и регулируют натяжные механизмы, чтобы цепь оставалась натянутой. Правильная смазка не менее важна; Применение высоконагруженного цепного масла снижает трение между роликами цепи и зубьями звездочки, значительно продлевая срок службы обоих компонентов и обеспечивая плавную передачу мощности.
Конвейерная система надежна настолько, насколько надежны перемещающиеся по ней поддоны. Сломанные доски поддонов, торчащие гвозди или незакрепленная полиэтиленовая пленка представляют серьезную опасность. Сломанная нижняя доска падает между роликами, действуя как клин, который останавливает поддон и перегружает приводной двигатель. Свисающая пластиковая пленка быстро наматывается на вращающиеся оси или блокирует фотоэлементы, что приводит к сбою логики ZPA.
Чтобы уменьшить эти заторы, предприятия внедряют автоматизированные станции проверки поддонов в начале линии, чтобы отбраковывать поврежденные поддоны до того, как они попадут в основную систему. Если предприятие получает несовместимые или некачественные поддоны от внешних поставщиков, использование невыпадающих поддонов — размещение плохого поддона поверх высококачественного, идеально плоского внутреннего поддона — обеспечивает плавную транспортировку через сверхмощные ролики.
Выбор подходящего конвейерного ролика для тяжелых условий эксплуатации — это, в конечном счете, задача по управлению рисками. Рассчитывая точные статические и динамические нагрузки, учитывая суровые факторы окружающей среды и проверяя поставщиков на соответствие стандартам сырья и протоколам контроля качества, отделы закупок могут защитить свои капитальные активы от преждевременного выхода из строя.
Чтобы гарантировать, что ваши индивидуальные инженерные требования будут выполнены с абсолютной точностью, решающее значение имеет сотрудничество с опытным отраслевым специалистом. Longwei — ведущий в отрасли производитель, специализирующийся на высокопроизводительных конвейерных компонентах и роликах для тяжелых условий эксплуатации. Опираясь на прецизионный инжиниринг и передовые испытательные мощности, они разрабатывают индивидуальные решения для обработки материалов, которые выдерживают экстремальные нагрузки, сокращают циклы технического обслуживания и оптимизируют общую эффективность предприятия.
Чтобы успешно внедрить новую систему или модернизировать существующую линию, выполните следующие действия:
Проверьте свой текущий запас поддонов, чтобы определить максимальный вес, состояние нижней доски и ориентацию направляющих.
Измерьте динамические силы удара во всех зонах погрузки и разгрузки вилочного погрузчика, чтобы определить правильную толщину стенки трубы.
Изучите условия окружающей среды на вашем предприятии, чтобы выбрать подходящие уплотнения подшипников и обработку поверхности труб.
Проконсультируйтесь со специализированным системным интегратором, чтобы спроектировать зоны накопления нулевого давления, соответствующие вашим требованиям к пропускной способности.
A: Максимальная грузоподъемность зависит от толщины, диаметра трубы и типа подшипника. Стандартные сверхмощные ролики выдерживают нагрузку от 1000 до 3000 фунтов на ролик. При правильном расположении сверхмощная конвейерная платформа легко выдерживает поддоны весом более 5000 фунтов.
Ответ: CDLR использует внешний двигатель и непрерывную цепь между приваренными звездочками для грубой транспортировки. В MDR используются внутренние двигатели на 24 В или 48 В, расположенные внутри роликовых трубок, что обеспечивает более тихую работу и эффективные зоны накопления с нулевым давлением.
A: Выбирайте скребковый цепной конвейер, когда нижние доски поддонов ориентированы перпендикулярно направлению движения. Ролики лучше подходят для поддонов с направляющими, параллельными ходу или по всему периметру днища.
A: В прямоугольных передачах используются пневматические или гидравлические цилиндры для подъема многопрядных цепей между роликами. Эти цепи снимают поддон с роликов и перемещают его на 90 градусов на пересекающуюся конвейерную линию.
Ответ: Следуйте «Правилу трех». Расстояние между центрами роликов должно быть достаточно малым, чтобы как минимум три ролика всегда соприкасались с нижней частью поддона, чтобы обеспечить устойчивость и предотвратить застревание.
