БКП-Д
RONWIN
HS Code: 8431390000
Ведущий ролик, также известный как приводной ролик, передаточный ролик или барабанный шкив, представляет собой ролик барабанной формы в конвейерной системе, который напрямую получает мощность (от двигателей, редукторов и т. д.) и опирается на трение между своей поверхностью и конвейерной лентой, чтобы тянуть ленту и материалы для непрерывного движения.
Проще говоря, это «сердце» или «ноги» конвейера, обеспечивающие движущую силу всей системы. Напротив, приводной ролик (или направляющий ролик) не подает энергию, а просто служит для поддержки и изменения направления ленты.
Полный приводной ролик обычно представляет собой не отдельный компонент, а сборку, состоящую в основном из.

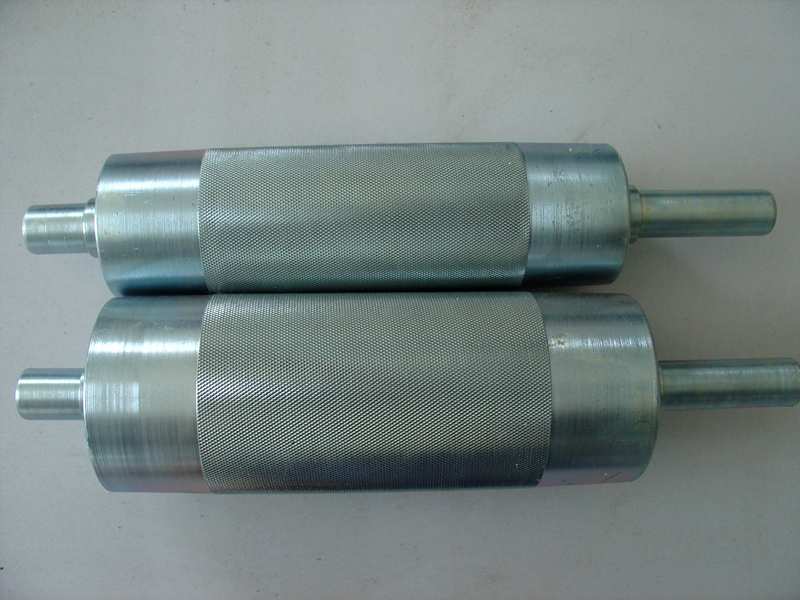

Материал: обычно изготавливается из стали (углеродистой стали, нержавеющей стали), поверхность может быть покрыта резиной или иметь рифление для увеличения трения между ее поверхностью и конвейерной лентой. В особых случаях также можно использовать алюминиевый сплав или конструкционный пластик.
Форма: преимущественно цилиндрическая. В зависимости от требований он может быть изготовлен в виде корончатого ролика (немного большего диаметра посередине), чтобы центрировать конвейерную ленту.
Обычно изготавливается из высокопрочной легированной стали. с использованием процесса термического рафинирования, предназначенного для выдерживания крутящих и изгибающих моментов.
Оба конца вала прикреплены к раме через внешние корпуса подшипников.
На одном конце вала имеется шпоночная канавка, квадратная головка или непосредственно формируется муфта для соединения с выходным валом редуктора (или непосредственно с двигателем), тем самым передавая крутящий момент.
В зависимости от конструкции и функций приводные ролики можно разделить на следующие категории.
Один приводной ролик: только один приводной ролик обеспечивает мощность, подходит для конвейеров на средние и короткие расстояния с умеренными нагрузками.
Несколько приводных роликов: на конвейерах дальнего следования устанавливаются несколько приводных роликов для распределения необходимой высокой тяговой силы.
Ведущий ролик головки: устанавливается на разгрузочном конце конвейера. Это наиболее распространенная конфигурация.
Промежуточный приводной ролик: используется в конвейерах сверхдальнего следования, устанавливается в средней части конвейерной ленты для уменьшения максимального натяжения ленты.
Хвостовой ведущий ролик: реже, когда ведущий ролик установлен в хвостовой части.
При выборе приводного ролика необходимо учитывать следующие ключевые параметры.
Диаметр: Определяется количеством слоев конвейерной ленты, натяжением и передаваемой мощностью. Более высокое натяжение ремня требует большего диаметра ролика, чтобы предотвратить чрезмерную нагрузку на изгиб.

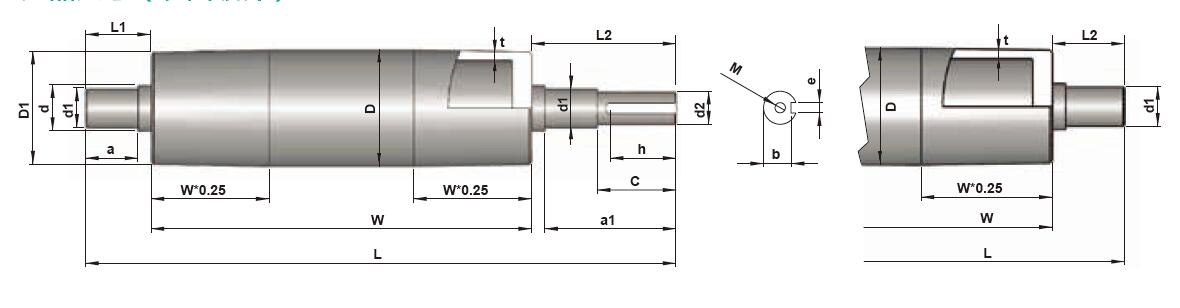

Стандартный | Необязательно | Длина | |||||
| Диаметр трубки. (Д) | Стенка трубы (т) | Диаметр вала (d1) | Барабан (D1) | Диаметр вала. (д1) | W | L | Л1/Л2 |
| Φ59 | 4.5 | Φ25 | Φ58 | Φ20 | 250～1300 | ≤1500 | ≤280 |
| Φ75 | 4.5 | Φ30 | Φ74 | Φ25/Φ35 | 250～1300 | ≤1500 | ≤280/≤185 |
| Φ87 | 4.5 | Φ30 | Φ85,6 | Φ25/Φ35 | 250～1300 | ≤1500 | ≤280/≤185 |
| Φ100 | 6.0 | Φ30 | Φ98 | Φ25/Φ35 | 250～1400 | ≤1600 | ≤280/≤185 |
| Φ112 | 6.0 | Φ35 | Φ110 | Φ30/Φ40 | 250～1400 | ≤1600 | ≤280/≤185 |
| Φ119 | 6.0 | Φ35 | Φ117 | Φ40 | 250～1400 | ≤1600 | ≤185/≤140 |
| Φ130 | 6.5 | Φ35 | Φ127 | Φ40 | 70～1800 | ≤2400 | ≤300 |
| Φ137 | 6.5 | Φ35 | Φ135 | Φ40 | 70～1800 | ≤2400 | ≤300 |
| Φ156 | 6.5 | Φ35 | Φ153 | Φ40 | 70～1800 | ≤2400 | ≤300 |
| Φ176 | 6.0 | Φ40 | Φ173 | Φ45 | 70～1800 | ≤2400 | ≤300 |
| Φ200 | 6.5 | Φ45 | Φ196 | 50/55 | 70～1800 | ≤2400 | ≤300 |
| Φ216 | 8.5 | Φ50 | Φ212 | Φ55 | 70～1800 | ≤2400 | ≤300 |
Длина: Обычно на 100–200 мм длиннее ширины конвейерной ленты, чтобы обеспечить эффективный контакт и стабильную работу.
Диаметр и материал вала: Определяется на основе расчетов крутящего момента и результирующих сил (растяжение, сила тяжести и т. д.), которым он должен противостоять.
Обработка поверхности: Выбирается в зависимости от окружающей среды (сухая/влажная), характеристик материала (наличие клейкости) и требуемого трения. Обработка поверхности, например, оцинковка, антикоррозийное масляное покрытие, полиуретановое покрытие (желтое), керлинг не является обязательным.
Хотя приводной ролик может показаться простым вращающимся компонентом, он служит основой передачи мощности конвейера. Качество его проектирования, изготовления и выбора напрямую влияет на эффективность работы, надежность, энергопотребление и срок службы всей конвейерной системы. Правильный выбор и техническое обслуживание приводного ролика имеют решающее значение для обеспечения бесперебойной и эффективной работы производственной линии конвейера.
В дополнение к технологиям высокопрочной сварки и прецизионной обработки компания Longwei Automatic предлагает вам стандартизированные, серийные, высокопрочные и высококачественные шкивы для ленточных конвейеров. Вы можете рассчитывать на то, что мы предоставим универсальное решение для перевозки натяжного, головного и хвостового шкивов, ведомых шкивов, изгибных шкивов, упорных шкивов и натяжных шкивов.
Приводной шкив
Шкив серии BCP-D с приводом от вращающегося вала используется для основных компонентов нижнего приводного ленточного конвейера.

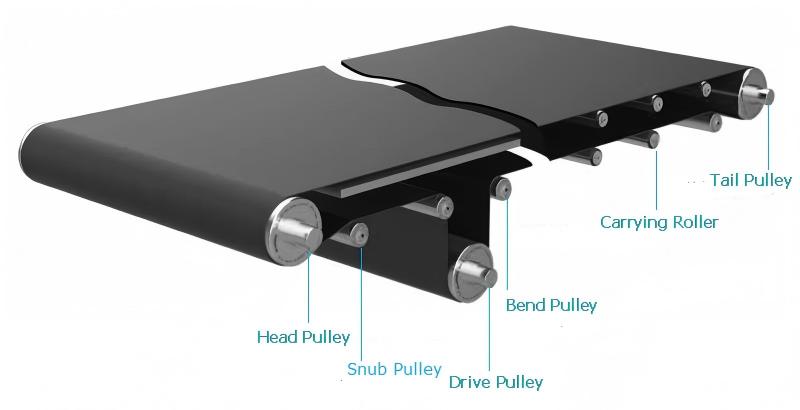

Головной/хвостовой шкив
Для обоих концов ленточного конвейера в зависимости от типа и конструкции привода.
Нижний привод: используется для изменения направления ременной передачи, используется шкив ленточного конвейера с фиксированным валом BCP-R или шкив ленточного конвейера с вращающимся валом BCP-D.
Головной/хвостовой привод
Ведомый шкив: принимает Шкив ленточного конвейера с вращающимся валом BCP-D.
Приводной ролик: используется шкив ленточного конвейера с фиксированным валом BCP-R или шкив ленточного конвейера с вращающимся валом BCP-D.
Изгибный шкив/приемный шкив
Для регулировки отклонения хода натяните ремень, увеличьте угол ведущего ролика, используется шкив ленточного конвейера с фиксированным валом BCP-R или ролик серии GR200. Как изгибающий шкив и курносый шкив, пожалуйста рассмотреть ремень напряжение, а также боковая сила.
Перенос натяжителя
Выберите конвейерный ролик серии R1200 (антистатический тип) для поддержки лент, упрощения конструкции и снижения трения.
