| диаметр ролика: | |
|---|---|
| ширина: | |
| Количество: | |
ФД
RONWIN

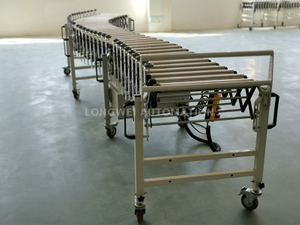

Гибкий расширяемый роликовый конвейер с приводом представляет собой транспортное устройство с приводом от двигателя, длину которого можно свободно выдвигать или убирать в определенном диапазоне. В качестве средства транспортировки используются ролики с гибкой расширяемой рамой в качестве опорной конструкции, а вращение роликов осуществляется с помощью микродвигателей, что позволяет автоматизировать погрузочно-разгрузочные работы с материалами. Это оборудование сочетает в себе механическую транспортировку с регулируемыми телескопическими функциями, что делает его важным компонентом современных систем погрузочно-разгрузочных работ.
Конвейер использует гибкую расширяемую рамную конструкцию с коэффициентом выдвижения до 1:3. Когда он не используется, его можно значительно укоротить, чтобы минимизировать занимаемую площадь; при необходимости его можно увеличить до необходимой длины, максимально эффективно используя пространство.

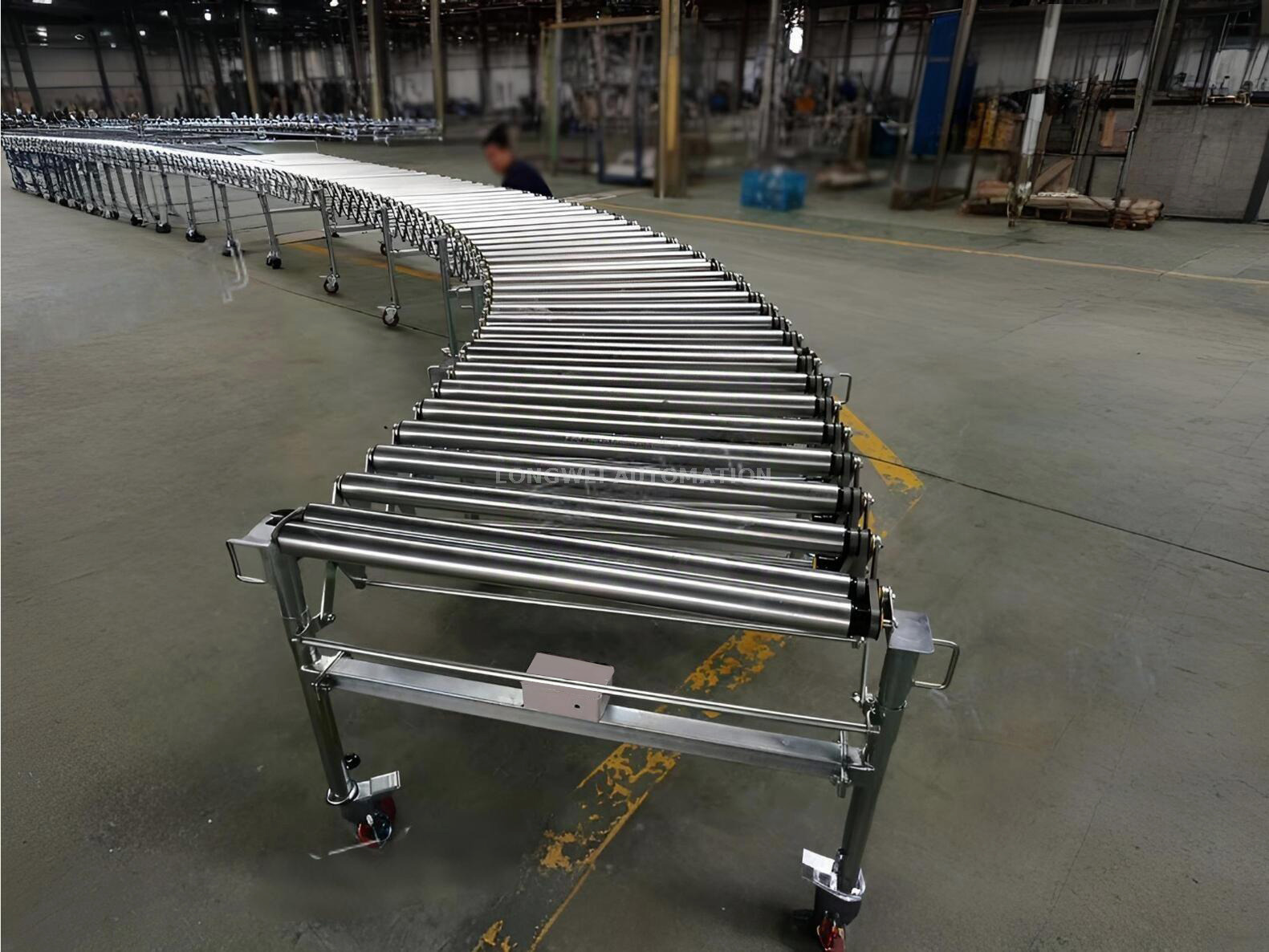

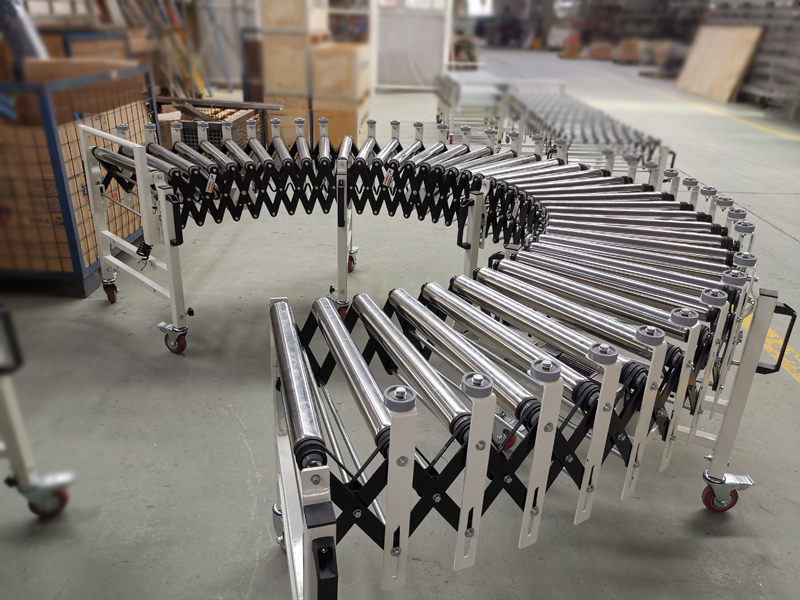

Кузовом можно легко управлять для изменения направления транспортировки, а угол транспортировки можно регулировать в соответствии с фактическими требованиями к грузу. Опорные ножки регулируются по высоте, а систему можно сконфигурировать как в виде прямых, так и изогнутых секций.
Оснащенный запираемыми роликами внизу, конвейер можно удобно переместить в любое рабочее положение, а затем надежно зафиксировать, включив тормоза.

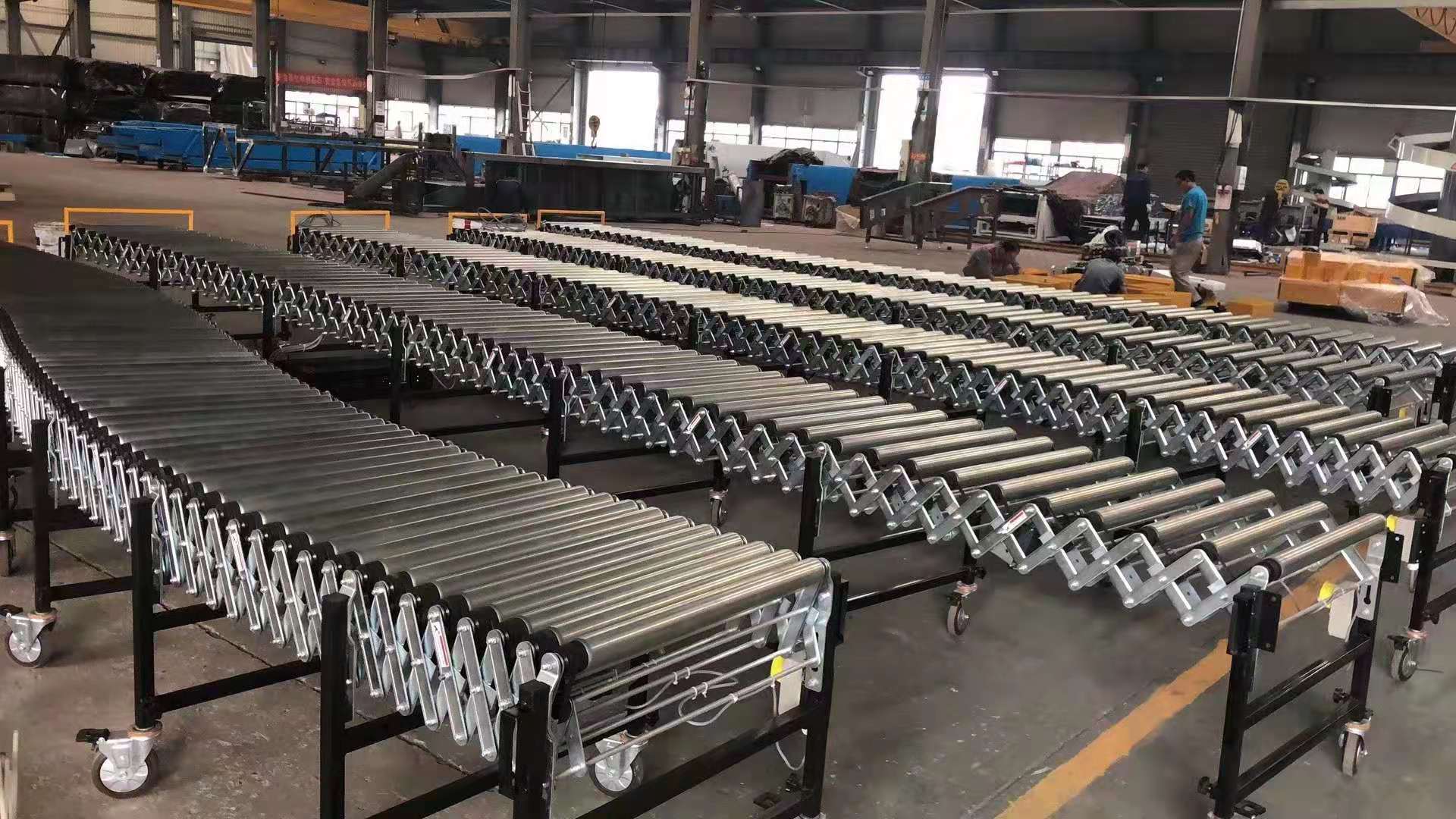

Конвейер выполнен в виде независимых модульных блоков и может комбинироваться и компоноваться по мере необходимости. Один блок состоит как минимум из двух секций.
Оборудование износостойкое, коррозионностойкое, имеет длительный срок службы. Техническое обслуживание и обслуживание просты. Ведущие ролики с прецизионными подшипниками обеспечивают низкий уровень шума и повышенный срок службы.
Он отличается большой пропускной способностью, большим расстоянием транспортировки, высокой несущей способностью и регулируемой скоростью вращения, что обеспечивает быструю, равномерную и стабильную транспортировку материала.
Сравнение с фиксированными роликовыми конвейерами
| Регулировка длины | Да (расширяемый/складной) | Нет (фиксированная длина) |
| Мобильность | Портативный с колесами. | Стационарный |
| Установка | Plug-and-play, настройка не требуется | Требуется постоянный монтаж |
| Эффективность использования пространства | Высокий (регулируемая площадь основания) | Низкий (фиксированное использование пространства) |
| Лучшее для | Динамические, временные рабочие процессы | Большие объемы, фиксированные макеты |
Основные технические характеристики приводного гибкого расширяемого рольганга следующие:
| Диапазон спецификации | параметра |
|---|---|
| Диаметр ролика | 50 мм (общий стандарт) |
| Длина конвейерной линии | От 2000 мм до неограниченной (рекомендуемая длина одной секции с приводом ≤ 10 м) |
| Ширина транспортировки | 450 мм, 500 мм, 600 мм (другая ширина может быть изменена по индивидуальному заказу) |
| Высота транспортировки | От 500 мм до 1000 мм |
| Скорость линии | от 10 м/мин до 40 м/мин |
| Мощность двигателя (на секцию) | от 90 Вт до 120 Вт |
| Грузоподъемность | Прибл. 70 кг/секция |
| Материал ролика | Углеродистая сталь (оцинкованная), нержавеющая сталь, с резиновым покрытием и т. д. |
Гибкий расширяемый роликовый конвейер с электроприводом в основном использует 3 типа роликов, соответствующих трем основным методам привода.
(рис. 1. Три типа стандартных роликов: ролик с приводом от поликлинового шкива, ролик с приводом от зубчатого шкива, ролик с приводом от рифленого ремня)

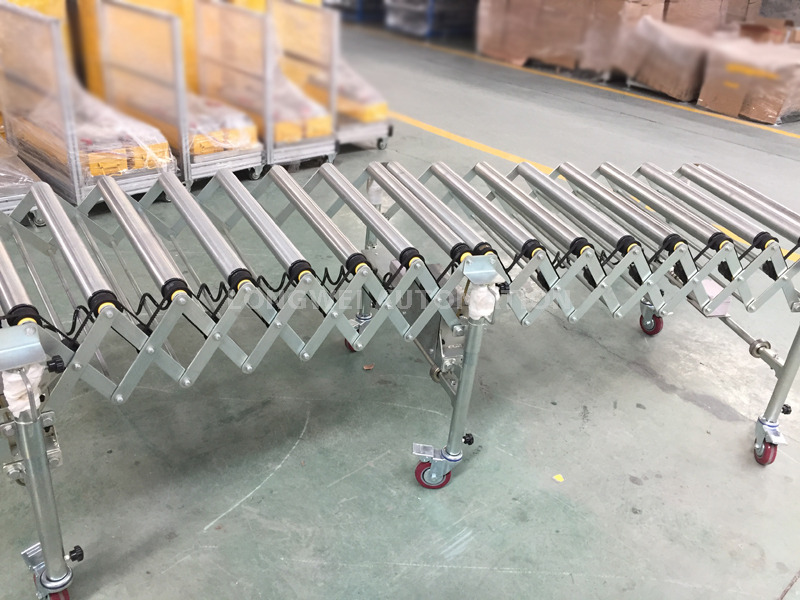

На поверхности ролика выточена канавка, в которую устанавливается ремень с уплотнительными кольцами для передачи усилия. Ременная передача работает плавно, с низким уровнем шума, минимальным загрязнением окружающей среды и обеспечивает высокую скорость работы. Он отличается простой конструкцией и низкой стоимостью, что делает его наиболее часто используемым методом привода для приводных телескопических роликовых конвейеров.
Для передачи мощности используется поликлиновой ремень, обеспечивающий плавную работу и относительно высокую грузоподъемность. Большая площадь контакта между ремнем и роликами обеспечивает более высокую передачу крутящего момента.

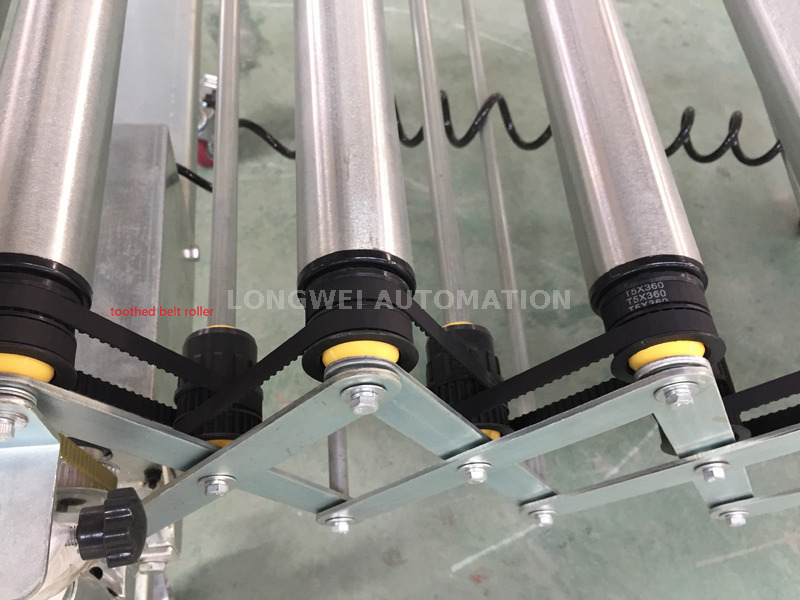

Ремень ГРМ обеспечивает точную передачу с точным передаточным числом и нулевым проскальзыванием, что делает его пригодным для применений, требующих высокой точности транспортировки.
| Функция | Синхронный ремень | Поликлиновой ремень | О-образный ремень (круглый ремень) |
|---|---|---|---|
| Сопротивление скольжению | ✅ Отсутствие пробуксовки (положительный привод) | ❌ Склонен к скольжению при перегрузке | ❌ Высокая склонность к скольжению |
| Точность | ✅ Высокая (точное позиционирование) | ❌ Умеренный (некоторая ползучесть) | ❌ Низкая (растягивается/сползает) |
| Эффективность | ✅ ~98% | ~95% | ~90-93% |
| Обслуживание | ✅ Низкий (без повторного натяжения) | ⚠ Умеренный (износ ребер) | ❌ Высокая (частая перетяжка) |
| Грузоподъемность | ✅ Высокий крутящий момент | ⚠ Хорошо, но ограничено трением | ❌ Низкий (подходит для небольших нагрузок) |
| Долговечность | ✅ Длительный срок службы (без растяжек). | ⚠ Ребра со временем изнашиваются. | ❌Склонны к износу/растягиванию |
| Шум/Вибрация | ✅ Низкий уровень шума и плавность | ⚠ Может быть шумным на высоких скоростях. | ❌ Возможен стук |

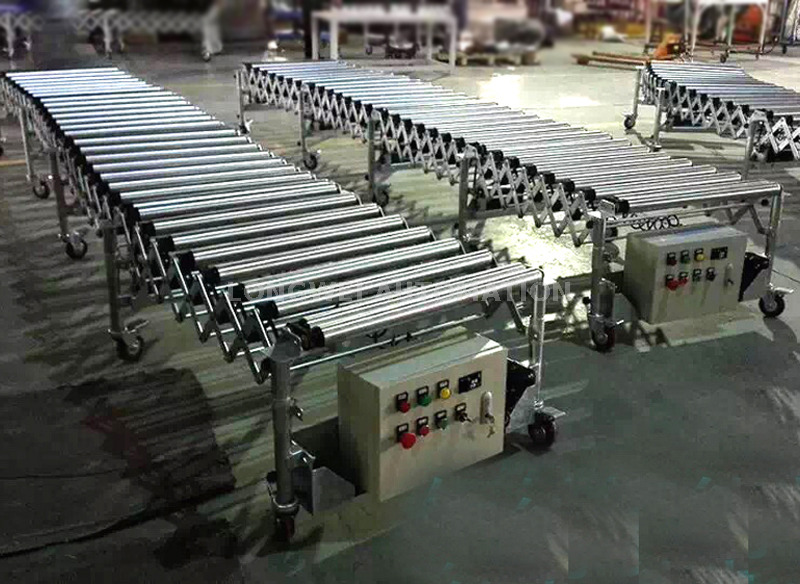

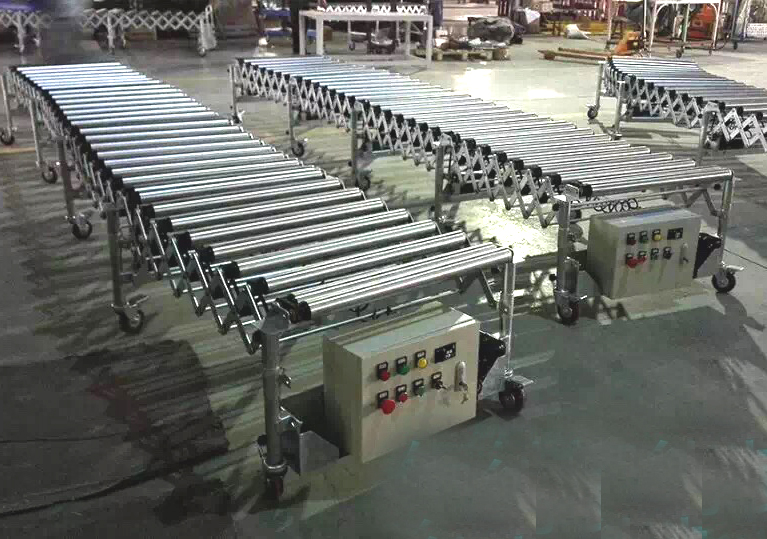

Конвейер предлагает два режима регулирования скорости:
Оборудование работает с постоянной скоростью, что подходит для применений, где требуется равномерная скорость транспортировки.
С помощью преобразователя частоты скорость можно плавно регулировать, обеспечивая соотношение скоростей до 5:1 (типовой диапазон: 10–35 м/мин). Управление переменной скоростью обеспечивает плавный запуск, точное регулирование скорости и энергосберегающую работу, отвечая разнообразным требованиям для различных задач транспортировки.
Телескопические роликовые конвейеры с электроприводом широко используются в следующих областях:
В основном используется для погрузки и разгрузки товаров в цехах, складах и складских площадках, а также для приема и отгрузки товаров в логистических распределительных центрах.
Применяется на производственных упаковочных линиях, линиях временной транспортировки и других операциях по транспортировке материалов на заводе.
Подходит для сортировки и транспортировки посылок в курьерских и экспресс-службах доставки.
Широко используется в электронике, производстве напитков, продуктов питания, упаковки, машиностроения, легкой промышленности, химической, фармацевтической, резиновой/пластмассовой, автомобильной и мотоциклетной промышленности.
Идеально подходит для погрузки/разгрузки грузов в портах, терминалах, железнодорожных вокзалах, аэропортах и других логистических узлах.
Конвейер особенно хорошо подходит для транспортировки однородных предметов с плоским дном, таких как картонные коробки и ящики. Он также обрабатывает различные коробки, мешки, поддоны и единичные грузы. Сыпучие материалы, мелкие предметы или товары неправильной формы перед транспортировкой следует укладывать на поддоны или в контейнеры.
